電源控制器簡介

電源控制器，可以傳送RS-232和RS-485代碼，用電腦和中控對設備進行控制，如設備開關，投影機延時關機，電動螢幕、電動窗簾、電動吊架的升降控制等。

電源控制器HA-PW8具有以下功能：

開關量控制，可級連到16台　設備表面帶綠色電源指示和紅色繼電器開關指示燈具有手動和中控同時管理功能，
設備接線方便，安裝時只需要打開小的接線盒外殼就可以接線和調ID碼，無須打開整個表面外殼
設備配牆上安裝支架，可以平放或牆上安裝！
斷電最後一次狀態保存功能：

特別功能舉例：

1、當一號HA-PW8的1號繼電器為投影機電源開關，即使由於市電原因，短時斷電會造成投影機自動關機，但之後也可以自動恢復以前工作狀態，可以繼續給投影機散熱風扇供電！更好地保護投影機。
2、當HA-PW8控制燈光開關時，即使由於市電原因，短時斷電後也可以自動恢復以前工作狀態，避免了因燈光開不了的麻煩！
所控動作：
日光燈燈光控制------------------------------------------開關功能
設備時序電源--------------------------------------------延時開關功能
窗簾（開關停），螢幕（升降停）--------------------------互鎖控制功能
HA-PW8採用國際通用RS-232轉RS485分地址控制方式，可以兼容美國快思聰、華控，AMX中控和其他品牌中控或第三方控制設備；
機器內置220V電源供電，不需要另配電源；
內置DIP位址碼開關，按不同系統需要可以級連多台；
內置八路進口30A大功率繼電器模組，每路功率可達2000W;
電源接口端有常開和常閉端，可以和其他控制模組做聯動功能（比如燈光的雙控功能）；
內置二路RS-232/485接口，方便多台電源控制器連線。

電源控制器相關

中央控制系統的產生

控制電源控制器的中控主機

隨著社會的不斷發展，信息交流和溝通也就變得越來越頻繁，越來越重要。各種視聽設備、投影設備，會議系統等開始進入各行各業。現在的會議室、電化教學室等，已經不是以前的一張講台一張椅子一個話筒了，取而代之的是各種先進的多媒體會議及教學設備。如：投影機、影碟機、錄像機、視頻展示台、多媒體電腦、電動螢幕，一些大型會議室還配備了同聲傳譯系統、電子表決系統、大螢幕投影、多畫面切換系統等。多種設備的使用必定帶來煩雜的設備操作。如：要打開多種設備電源，要關閉燈光，要頻頻切換各種音視頻信號，要不斷切換投影畫面.....等等。在這種情況下，一種能夠集中管理這些設備，並能同時控制會議室、教室各種資源的“中央控制系統”設備便應運而生。中央控制系統定義

中央控制系統是指對聲、光、電等各種設備進行集中控制的設備。它套用於多媒體教室、多功能會議廳、指揮控制中心、智慧型化家庭等，用戶可用按鈕式控制臺、計算機顯示器、觸控螢幕和無線遙控等設備，通過計算機和中央控制系統軟體控制投影機、展示台、影碟機、錄像機、卡座、功放、話筒、計算機、筆記本、電動螢幕、電動窗簾、燈光等設備。
當把幾個獨立的中央控制系統相互連線起來，就可構成網路化的中央控制系統，可實現資源共享、影音互傳和相互監控。協同控制計算機、影碟機、錄像機、視頻展台等現代視聽設備，並集中控制電動窗簾、燈光、幕布等設備，通過大螢幕投影，營造出一個高清晰、高保真、受控聲光背景的現代化多媒體視聽教學環境。適合學校進行多媒體教學、課件教學、專題演講、報告會、演示等。

中央控制系統的構成

作為一個系統中央控制系統一般由四部分組成：1. 用戶界面；2.中央控制主機；3.各類控制接口；4.受控設備。

人機控制界面WZ8000

具體又可分為以下幾個模組：
· 音視頻切換模組
· VGA電腦信號切換模組
· 紅外學習及發射模組
· 設備電源管理模組
· 電動螢幕控制模組
· 音色、音量處理模組
· 控制接口處理模組
· 電源模組
中央控制系統除可以完成以上各模組特定的功能外，還可以通過編程方式，增加其它控制或通訊功能，如CRESTRON(快思聰)中控系統、AMX中控系統、廣州迅控(SVS)中控系統等 。中央控制系統的特點

提供多種用戶操作的界面。(標準Pc\LcD觸控螢幕\手控面板)：個性化控制界面設計使你操作方便，得心應手。同時面向全部電教設備總攬全局，一目了然。
能同時對多路設備進行控制。在通過電機或投影機進行演播同時，能對其它音視頻源進行預覽
集成度高，設備控制方式齊全，操作界面清晰，系統擴展功能強，可靠性高等特點。低成本，高性能，高集成度，全數位化控制。
單機直接接入：影碟機，錄像機，視頻展示台，攝像機，錄音卡座，計算機，筆記本，功放，有線麥克，無線麥克，電動屏，投影機，電源控制器。(窗簾和燈光)。
全數碼控音，混音，提供設備擴展接口。

中央控制系統的套用

中央控制系統一般套用

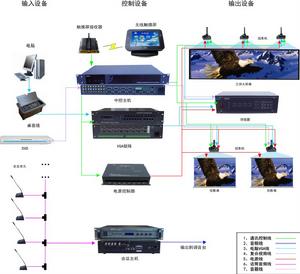

中控套用圖（含電源控制器）

在多媒體會議室、電化教室、監控及指揮中心，新聞發布室等、環境控制。
以多媒體會議室為例，中央控制器作為所有電教設備的控制中心。教室內所有的電教設備如：錄像機，影碟機，投影機，電動螢幕，音響，還有室內燈光，窗簾都可以與中央控制器相連，受其控制。
用戶只需要坐在觸控螢幕前，便可以直觀的操作整個系統，包括系統開關、各設備開關、燈光明暗度調節、信號切換、信號源的播放和停止、各種組合模式的進入和切換、音量調節，以及對用於擴聲的會議音響系統；用於討論、表決、投票的數字會議及同聲傳譯系統；用於遠程會議的視頻會議系統；用於視頻、VGA信號顯示的大螢幕投影系統；用於提供音視頻信號的多媒體周邊設備；用於全局環境設施、系統設備控制等系統的全自動綜合控制等等。
