電功率測量
電功率包括直流功率、交流(有功)功率和交流無功功率。按測量對象,電功率測量分為直流功率測量、單相功率測量、三相系統功率測量和無功功率測量。直流功率測量 直流電功率P=UI,U 為被測電路部分兩端的電壓,I 為流過該部分的電流。測量時,可用電壓表和電流表分別測出U 和I,將兩者相乘得到P;也可用功率表直接測得P。若負載電阻R 已知,則只需測出U 或I, 再按公式P=U2/R=I2R 計算出功率。

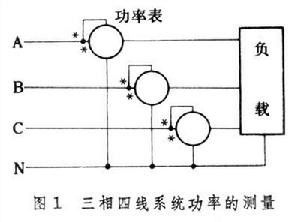

單相(有功)功率測量 對於單相正弦交流電路,功率P=UIcosφ,U、I分別為交流電壓、電流的有效值,φ是電壓和電流相量間的夾角。此功率反映單位時間消耗的能量,所以又稱有功功率。單相功率常採用功率表直接測量,電錶的聯接方法與圖1相同。

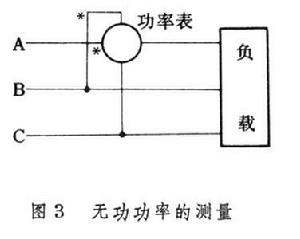

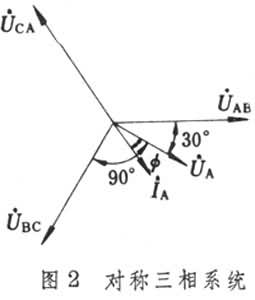

無功功率測量 單相正弦交流電路中,無功功率Q=UIsinφ。將加在單相功率表上的電壓在相位上移後90°,或將流過其中的電流在相位上移前90°,就可利用功率表測量無功功率。對於電壓對稱的三相系統,不難找到移後90°的電壓。例如圖2中,相量妧BC落於妧A90°,而數值為妧A的






嚴重畸變的非正弦波的電功率測量需使用專門的儀表。
