系統概述：
某型號無源相控陣雷達采碼配相測試系統是為了檢測某型號雷達的研製和生產階段的檢測而設計的，通過采碼和配相的方法，實現雷達的輻射器的相位匹配。整個系統主要由網路分析儀控制部分、波控板控制部分、開關陣列控制部分、供電部分、信號適配器、工作檯和軟體系統組成。測試的部分由主控操作台、網路分析儀、開關組、串口卡電氣接口等部分組成。其中串口卡為被測件提供控制信號，網路分析儀作為激勵回響採集單元，控制器對系統做集中任務整合。

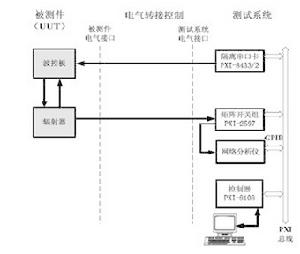

雷達陣元測試系統的組成部分
被測對象與技術方法：
通過GPIB匯流排實現對網路分析儀的控制，包括功能配置，數據讀取等。通過RS422接口，將要傳送的數據傳輸至波控板。因為需要對雷達上的大量子陣單元采碼配相，測試的子陣元需要分時切換，而若干路射頻信號的切換需要使用專門的射頻波段開關，所以使用開關陣列，此部分由25個6×1 射頻矩陣開關模組組成，其中20個模組分成四組，實現實時動作回響。在測試射頻信號時，由於測試單元數量龐大，需要多機箱級聯。信號適配器主要完成系統與被測對象的信號轉接。在軟體上通過算法的計算，改變接收到的雷達波的相位來改變波束的方向，以此掃描更多的區域。
硬體介紹
· 採用標準機櫃式安裝，提高了可維護性和可擴展性
· 由於被測模組（輻射器）數量多，測試電纜多，按照被測單元需要快速安裝和快速連線信號線的要求，將系統設計為可以一次性連線所有的被測通道
· 電、信、氣分離設計的方式保證了系統的可靠性 · 可靠、高效、經濟的配套測控設備
· 完備的機電保護
軟體介紹
· 將系統測試和數據記錄，分析，統計，報表，存檔一系列過程有機結合併高效完成，真正實現自動化數據信息管理
· 可自定義的測試流程，滿足用戶的多種需求
· 可靠的操作功能及保護功能
· 測試數據的多機保存和龐大的資料庫保證了測試數據的安全
· 完善的數據回放及處理功能
套用領域
· 民用，軍工雷達系統子陣單元的測試
