雷射自動掃描測量系統

概述：

雷射自動掃描測量系統俗稱“雷射盤煤儀”。 系統主要分3類：固定式LD自動測量系統，攜帶型LH便攜測量系統，無人化料場。該系統是武漢武大卓越科技有限責任公司依託武漢大學測繪遙感信息工程國家重點實驗室，在國家自然科學基金（編號：69833010）項目研究成果的基礎上，率先研發的利用雷射掃描、多感測器集成、無線通信、計算機圖形等綜合技術實現野外測量數據的實時自動採集傳輸和智慧型數據處理以及數據管理。 LD雷射自動測量系統屬於國家“863” 項目計畫研究成果，獲科技部火炬計畫項目、電子發展基金以及創新基金資助，具有完全自主智慧財產權，通過了國家測繪局組織的專家鑑定，獲湖北省科學技術進步二等獎，央視《科技之光》作專題報導。

系統原理：

雷射測量系統是一個多感測器集成的自動化測量系統。將二維高頻率的雷射掃瞄器對料場表面進行高頻率的斷面掃描，獲得高密度的掃描數據，結合行程測量器獲得的料場長度，和回程測量器獲得的掃瞄器偏轉角度數據，通過軟體對數據進行一系統的分析和處理，實現料場的體積計算，料場三維模型的顯示，並將測量的結果和圖形以報表的形式列印輸出，行程一套全新的測量方法。

系統特點：

u 系統相對精度極高，可達0.5%以內
u 測量速度快、自動化程度高、耗費人工少、勞動強度低；
u 系統操作簡便，單人完成所有料場測量工作；
u 系統設備IP67的防護等級，可全天候測量；
u 測量精度不受人為操作、天氣、料場堆放形狀的影響；
u 盤存報表可根據客戶需求設定，數據報表自動輸出；
u 通用性強，固定投資少，運用前景廣闊；

LD測量系統適用範圍:

u 大型火力發電行業，對煤場堆積進行體積測量工作；
u 大型鋼鐵、礦業、有色金屬行業的堆料體積測量工作；
u 大型港口、碼頭、等貨物體積測量工作；

系統安裝載體類型：

1，斗輪堆取料機
2, 圓倉堆取料機
3，行車

系統組成：

系統組成	設備名稱	備註
硬體	雷射掃瞄器、智慧型採集器、行程測量器、回程測量器、筆記本電腦、電纜等	完成原始數據的採集、存儲、傳輸等功能
軟體	數據採集軟體	完成數據採集
	數據處理軟體	採集數據處理、資料庫管理、三維模型顯 示、報表輸出等功能

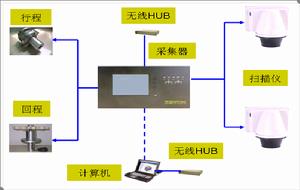

系統連線圖：
