雙錐密封

雙錐密封seal by duplex conical ring雙錐密封是壓力容器上常用密封，適用於設計壓力為G.4-- 35 EVIYer，設計溫度為U-- 411D},，封口內徑"4O4-- "20UDmm的壓力容器。

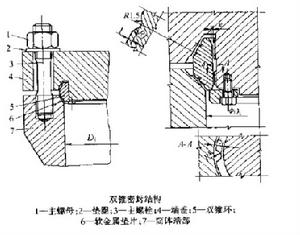

其結構見圖。在密封面上墊有lmm左右的金屬軟墊片。靠主螺栓壓緊，使軟墊片塑性變形達到初始密封。為了增加密封的可靠性，在雙錐面上還加工了二、三道半圓形溝槽。一權錐環置T-筒體端部和端蓋之間，藉助托圈將雙錐環托住，為便於裝拆，托圈用螺釘固定在端蓋的底部。端蓋突台的側面(即與雙錐環的套合面)銑有幾條較寬的軸向槽，以便容器內介質壓力通過這些槽作用於雙錐環的內側表面，使雙錐環徑向擴張，起到徑向自緊作用。由於其結構簡單，加工容易，密封性能好，裝拆方便等原因，在壓力容器上廣泛套用。缺點是端蓋和連線螺栓尺可較大。
