概述
LSU— 雙轉子流量計(以下簡稱流量計)屬於目前國際上最新一代容積式流量計,也稱為 UF —‖流量計或螺桿流量計。是用於管道中液體流量的測量和控制的精密儀表。
雙轉子流量計(以下簡稱流量計)屬於目前國際上最新一代容積式流量計,也稱為 UF —‖流量計或螺桿流量計。是用於管道中液體流量的測量和控制的精密儀表。廣泛套用於石油、化工、冶金、電力、交通、船舶、油庫、碼頭、槽罐車等部門,特別適用於原油、精煉油、輕烴等工業液體的計量流量計可現場指示,字碼直接讀數並可配發訊器,輸出電脈衝信號,遠傳到二次儀表或計算機,組成自動控制、自動檢測和數據處理等系統。
特點
適用於稀油、輕質油、稠油、含砂量大、含水量大的原油,被測量液體的粘度範圍大。
流量計通過的液體流量大,最大流量是同通徑普通容積表的二倍左右。
使用壽命長,準確度高,可靠性強。
壓內損失極小。
有線遠傳最長距離為1000米,脈衝信號輸出N=0.1L(一個脈衝為1N),可直接與計算機聯網。
本安防爆IaⅡCT6(本質安全型);隔爆dⅡBT6(隔爆型);防護IP56。
工作原理
流量計的一對特殊齒型的螺旋轉子直接嚙合,無相對滑動,不需要同步齒輪。靠進、出口處較小的壓差推動轉子旋轉。下圖代表一對轉子運轉時的某一個橫截面。同一時刻,每一個轉子在同一橫截面上受到流體的旋轉力矩雖然不一樣,但兩個轉子分別在所有橫截面上受到旋轉力矩的合力矩是相等的。因此兩個轉子各自作等速、等轉矩旋轉,排量均衡無脈動。螺旋轉子每轉一周可輸出 8 倍空腔的容積,因此,轉子的轉數與流體的累積流量成正比,轉子的轉速與流體的瞬時流量成正比。轉子的轉數通過磁性聯軸器傳到表頭計數器,顯示出流過流量計(流過管道)的流量。
雙轉子(螺桿)流量計

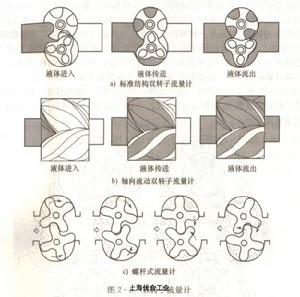

雙轉子(螺桿)流量計是一種設計獨特的容積式流量計,主要用於液體流量測量。其測量單元由兩個旋狀轉子組成,它們的配合由一組精確的齒輪控制,如圖2一5所示.結構上還可分為標準型雙轉子和軸向流動雙轉子兩種形式,分別如圖所示.
結論
雙轉子流量計的測量原理同上述各轉子型流量計,流量計轉子的旋轉次數直接與通過流
量計的流體總量成正比。所以,只要將轉子的轉數通過齒輪機構傳遞到計數指示機構就可得
到流量值。
雙轉子流量計除有直讀式計數器就地指示流量外,還可配接脈衝發生器,將正比於通過流量計體積流量的轉子旋轉次數轉換成脈衝信號,可方便地與流量積算儀或計算機連線。
螺桿式流量計的結構與軸向流動雙轉子的結構有些類似,如圖2一5c)所示.所以也有將螺桿式流量計稱為雙轉子流量計的。實際上,雙轉子(biRotor)流量計原是國外biRotor的註冊商品名,國內更多稱螺桿流量計。 流量範圍:
公稱 | 流量範圍(m3/h) | |||||||||
通徑 | 0.3mpa.s | 0.3~2 | 2~5 | 5~15 | 15~50 | 50~400 | 400~1000 | 1000~1500 | 1500~2000 | |
mm | 以下 | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | mpa.s | |
LPG | 汽油 | 煤油 | 輕柴油 | A重油 | B重油 | C重油 | 高 粘 度 液 體 | |||
8 | 0.04~0.4 | 0.04~0.4 | 0.04~0.4 | 0.04~0.4 | 0.03~0.3 | 0.03~0.3 | 0.03~0.3 | 0.03~0.3 | ||
15 | 0.25~2.5 | 0.25~2.5 | 0.25~2.5 | 0.3~3.0 | 0.3~3.0 | 0.3~3.0 | 0.3~3.0 | 0.25~1.5 | ||
25 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.6~6 | 0.5~5 | 0.5~4 | 0.5~3 |
40 | 5~20 | 4.5~20 | 4~20 | 3~20 | 2.5~20 | 2.5~20 | 2.5~20 | 2~13 | 2~12 | 2~10 |
50 | 6~30 | 5~30 | 5~30 | 4~30 | 4~30 | 4~30 | 3~30 | 2.5~25 | 2.5~20 | 2.5~15 |
80 | 30~80 | 20~80 | 15~80 | 12~~80 | 10~80 | 8~80 | 6~80 | 5~55 | 5~45 | 5~39 |
100 | 50~180 | 35~180 | 25~180 | 20~250 | 17~250 | 10~250 | 8.5~250 | 8.5~130 | 8.5~110 | 8.5~97 |
150 | 70~260 | 50~260 | 40~260 | 30~260 | 20~340 | 17~340 | 15~340 | 12~190 | 12~160 | 12~140 |
200 | 100~380 | 70~380 | 55~380 | 45~500 | 35~500 | 30~500 | 25~500 | 25~280 | 25~220 | 25~200 |
250 | 200~630 | 140~630 | 110~630 | 90~800 | 70~800 | 55~800 | 45~800 | 45~460 | 45~380 | 45~340 |
300 | 300~980 | 210~980 | 170~980 | 140~1100 | 110~1100 | 90~110 | 65~1100 | 65~720 | 65~590 | 65~520 |
注:
1.以上為準確度0.5級的流量計流量範圍。
2.如準確度為0.2級的流量計,流量範圍上限值不變,下限值按量程比1:5計算,如準確度為0.1級按1:3計算。 選型表譜
雙轉子型號表示方法: |
基本型號 | 1 | 2 | 3 | 4 | 5 | 6 | 說明 |
公稱通徑 | 計數器 | 公稱壓力 | 特徵 | 發訊器 | 工作溫度 | ||
UHLSZ | 表示:雙轉子流量計 | ||||||
8 | 公稱通徑為8mm | ||||||
15 | 公稱通徑為15mm | ||||||
25 | 公稱通徑為25mm | ||||||
40 | 公稱通徑為40mm | ||||||
50 | 公稱通徑為50mm | ||||||
80 | 公稱通徑為80mm | ||||||
100 | 公稱通徑為100mm | ||||||
150 | 公稱通徑為150mm | ||||||
200 | 公稱通徑為200mm | ||||||
250 | 公稱通徑為250mm | ||||||
300 | 公稱通徑為300mm | ||||||
W | 無表頭脈衝發訊 | ||||||
J | 機械計數器 | ||||||
E | 電子計數器 | ||||||
H | 回零機械計數器 | ||||||
1.6 | 公稱壓力為1.6Mpa | ||||||
2.5 | 公稱壓力為2.5 Mpa | ||||||
4 | 公稱壓力為4.0 Mpa | ||||||
6.3 | 公稱壓力為6.3 Mpa | ||||||
C304 | 轉子為304不鏽鋼 | ||||||
C316 | 轉子為316不鏽鋼 | ||||||
CC304 | 殼體、轉子為304不鏽鋼 | ||||||
CC316 | 殼體、轉子為316不鏽鋼 | ||||||
F | 發訊器脈衝輸出 | ||||||
I | 發訊器電流輸出 | ||||||
A | 工作溫度-20~+80 | ||||||
B | 工作溫度-20~+150 | ||||||
C | 工作溫度-20~+250 | ||||||
D | 工作溫度-20~+350 |
