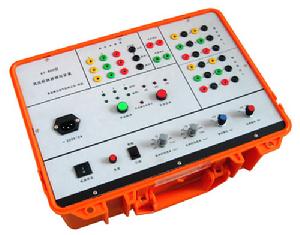

雙跳圈模擬斷路器

ms、500 ms、200 ms、500

雙跳圈模擬斷路器

產品特點及用途

雙跳圈斷路器模擬裝置採用大規模現場可程式門陣列、帶保護的功率電子器件等原理製造，跳閘線圈按獨立的雙迴路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用於電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。
雙跳圈斷路器模擬裝置外形結構為攜帶型，適用於現場試驗使用。

技術參數

工作電源電壓 AC220V±10% 50HZ 工作電流小於0.5A。
跳、合閘操作電壓 DC200V或DC110V。
跳、合閘時間 跳閘時間選擇：
20ms、30ms、40 ms、50 ms、60 ms、70 ms、90 ms、110 ms，誤差不超過±5ms。]
合閘時間選擇 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms、400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。
跳、合閘電流 跳閘電阻選擇：
∞Ω、100Ω、200Ω、400Ω
合閘電阻選擇：
∞Ω、100Ω、200Ω、400Ω
跳、合閘電流由跳、合閘時間控制自動切斷。
當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。
斷路器失靈
開出量 接點容量：
DC220V/0.5A，AC220V/5A。

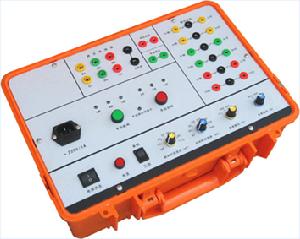

單跳圈模擬斷路器

產品特點及用途

單跳圈斷路器模擬裝置採用大規模現場可程式門陣列、帶保護的功率電子器件等原理製造，跳閘線圈按獨立的迴路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為，適用於電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

技術參數

工作電源電壓 AC220V±10% 50HZ 工作電流小於0.5A。
跳、合閘操作電壓 DC200V或DC110V。
跳、合閘時間 跳閘時間選擇：
20ms、30ms、40 ms、50 ms、60 ms、70 ms、90 ms、110 ms，誤差不超過±5ms。]
合閘時間選擇 40 ms、60 ms、80 ms、100 ms、200 ms、300 ms、400 ms、500 ms，誤差不超過±5ms，（500ms時，誤差不超過±20ms）。
跳、合閘電流 跳閘電阻選擇：
∞Ω、100Ω、200Ω、400Ω
合閘電阻選擇：
∞Ω、100Ω、200Ω、400Ω
跳、合閘電流由跳、合閘時間控制自動切斷。
當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。
斷路器失靈
開出量 接點容量：
DC220V/0.5A，AC220V/5A。
