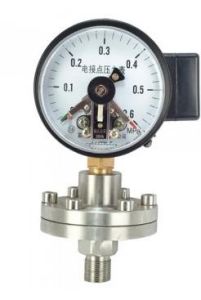

隔膜電接點壓力表

隔膜電接點壓力表

為使電接點壓力表能適應於測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮動物的介質壓力以及必須避免測量介質直接進入通用型壓力表和防止沉澱物積聚且易清洗的場合,應必須採用隔離器與電接點壓力表組成一個系統的隔膜電接點壓力表。適用測量無爆炸危險,強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮

動物的氣體、液體且需對被測(控)壓力系統實現自動控制和發信(報警)的。隔膜電接點壓力表設上下限二位開關型接點裝置在壓力達到設定值時發出信號或通斷控制電路,供作業系統自動控制或發訊用。其隔膜結構可有效隔離強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮動物的壓力介質,以保證電接點表頭能有效的測(控)系統或機械的工作壓力。隔膜電接點壓力表電接點壓力表特性廣泛套用於機械,化工、石油 冶金、電力,制鹼,水處理等工業生產過程或機電配套中測量無爆炸危險的各種流體介質的壓力。通常,儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用,即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。

技術參數:精確度:±1.6%,±2.5%隔膜材料:OCr18Ni12Mo2(316),哈氏合金C(H276c),蒙乃爾合金(Cu30Ni70),鉭合金(Ta),氟塑膠(PTFE)連線方式:螺紋連線式:M20×1.5;G1/2;1/2NPT;法蘭式連線:可按化工部HG,國標GB及日本JIS,美國ANSI等標準製造;隔離器材料:耐酸不鏽鋼,含鉬不鏽鋼,氟塑膠。該市 密封墊圈材料:丁晴橡膠,氟塑膠。密封液:矽油、植物油執行標準:JB/T8624-1997

結構原理:隔膜在被測介質壓力作用下產生變形,密封液被壓,形成一個相當於P的壓力,傳導至壓力儀表,顯示被測介質壓力值。

溫度影響:因密封液的熱膨脹及隔膜剛度與溫度有關,在使用溫度偏離20℃±5℃時,受溫度影響有一個誤差,其值為0.1%/℃。

位差:軟管連線的隔膜壓力表在安裝時若受壓部與壓力儀表處不同位置,其液位差將形成一個壓力差ΔP的影響,ΔP=密封液比重×液位差

耐蝕性:隔膜壓力表的耐蝕性能包含環境及測量介質的腐蝕特性,可按使用條件選配隔離器,隔膜,密封墊圈的材料。
