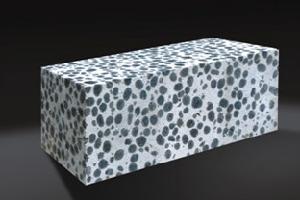

由一浙江上虞牆材公司與浙江大學經多年刻苦攻關，開發了具有自保溫功能的陶粒增強加氣砌塊新產品，該產品以燒結陶粒為骨料並與引氣水泥漿有機複合。具有質輕、高強、隔熱保溫、防火、隔音、環保、極低的收縮率、較強的抗滲性、尺寸精度高、外表美觀、砌築飾面方便等特點。以產品為外牆材料可以滿足建築節能50%的要求，使保溫系統與建築物同壽命；以產品為內隔牆材料，可減小牆體厚度，增加建築使用面積。
該技術的主要技術創新點為：
1．採用陶粒和引氣漿體有機複合生產自保溫牆體材料，充分利用了陶粒本身具有的良好隔熱性能，以及引氣漿體體積密度小、填充性好的優點。克服了傳統建築材料重量大、保溫性差以及現有外牆保溫材料施工工藝複雜、成本高、壽命短、不耐火等缺陷，填補了國內建築高性能自保溫外牆材料的空白。
2．利用燒結陶粒作為輕骨料大幅度降低材料乾燥收縮率，分散收縮產生的應力，進而進一步採用減縮劑減縮技術，使常壓養護製品的收縮率達到高壓蒸養製品的要求。其絕對收縮率是高壓蒸養製品的1/4，並與燒結粘土磚相當。解決了新型牆體材料易開裂、滲水的頑症。
3．在國內外首次研製成功了適合輕骨料加氣混凝土砌塊連續生產的全自動機械切割系統，解決了規模化連續生產的技術難題，保證了產品尺寸精度，在砌築過程中可以降低砌築材料的用量並提高了牆體質量。
指標參數：
| 強度級別 | A3.5 | A5.0 | A7.5 | ||
| 抗壓強度 Mpa | 平均值 | ≥3.5 | ≥5.0 | ≥7.5 | |
| 最小值 | ≥2.8 | ≥4.0 | ≥6.0 | ||
| 體積密度 | B05 | B06 | B07 | ||
| 乾體積密度kg/m3 | ≤550 | ≤650 | ≤750 | ||
| 乾燥收縮值 | 快速試驗法 | mm/m | ≤0.8 | ≤0.8 | ≤0.8 |
| 標準法 | ≤0.5 | ≤0.5 | ≤0.5 | ||
| 抗凍性 | 質量損失%≤ | 5.0 | 5.0 | 5.0 | |
| 凍後強度MPa≥ | 2.8 | 4.0 | 6.0 | ||
| 導熱係數(乾態)W/m.k≤ | 0.12 | 0.14 | 0.16 |
產品規格：
| 砌塊公稱尺寸 | 砌塊製作尺寸 | ||||
| 長度L1 | 寬度B1 | 高度H1 | 長度L1 | 寬度B1 | 高度H1 |
| 600 | 100 125 150 200 250 300 -------- 120 180 240 | 200 250 300 | L-10 | B | H-10 |
