陶瓷階梯環

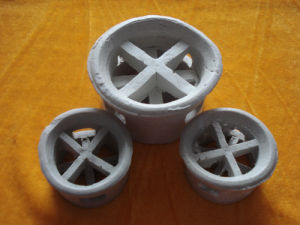

陶瓷階梯環填料是一種新型高效能環形開孔填料，它的高度約為直徑的一半，環的一邊有錐形翻邊，環壁上均勻分布有四個高孔，環內設有米字內筋，獨特的結構設計，使填料在堆疊時，以點接觸為主，不但增加了填料的空隙率，減少氣流阻力，而且大大改善填料層內氣液分布性能。此環外形一端為1/2高的原拉西環或鮑爾環，另一端為填料高度約1/5的喇叭口，中心有兩層 十字形的翅片，上、下兩層翅片交錯成45°角，適用於二氧化碳脫氣塔，合成塔填料。

階梯環吸收了拉西環的特點，而對鮑爾環的改進，環的高徑比為1：2，並在一端增加了錐形翻邊，減少了氣體通過床層的阻力，並增大了通量，填料強度較高，由於其結構特點，使氣液分布均勻，增加了氣液接觸面積而提高了傳質效率。陶瓷階梯環也改變了拉西環填料的環高與直徑相等的習慣，降低了環的高度，減薄了材質的厚度，並在階梯環的一側端增加了翻邊。由於階梯環填料的一側端增加了翻邊，不但可以增加填料環的機械強度，而且由於破壞了填料結構的對稱性，因而增加了填料投放時的定向幾率。又由於翻邊的影響，使得填料在堆積時填料環隙之間的接觸由此線性接觸為主變為以點接觸為主。這樣，不但增加了填料顆粒之間的空隙，減少了氣體穿過填料層的阻力，而且這些接觸點還可以為液體沿填料表面流動的匯聚分散點，從而促進了液膜的表面更新，有利於填料傳質效率的提高。因此，陶瓷階梯環填料的性能較陶瓷鮑爾環又有了進一步的提高。陶瓷階梯環具有優異的耐酸耐熱性能，能耐除氫氟酸以外的各種無機酸、有機酸及有機溶劑腐蝕，可在各種高溫場合使用，套用範圍十分廣泛，可用於化工、冶金、煤氣、環保等行業的乾燥塔、吸收塔、冷卻塔、洗滌塔、再生塔等。
