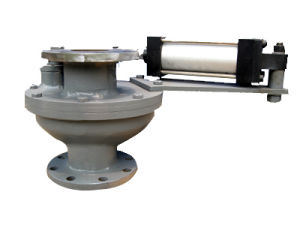

產品介紹
採用氣壓缸為驅動裝置,內襯ZTA工程陶瓷,閥體一般採用碳鋼,增加了擺式閥的抗磨損,耐
高壓能力和耐高溫能力,大大增加了閥門的使用壽命。一般用於電廠除灰,所以也叫電廠除灰擺式閥,但電廠除灰專用的擺式閥一般為手動和電動,氣動方面的還很少。所以陶瓷氣動旋轉擺式閥還是一個專門的分區。本閥門具有密封性能好,耐高溫,耐磨性強,啟閉靈活,無卡灰及積灰現象。性能特點
1 啟閉靈活,密封可靠
2 可替代雙閘板閥、鐘罩閥等,無檢修免維護
3氣動執行機構公稱壓力為0.4-0.6Mpa,閥門公稱壓力為1MPa
4 採用氣動傳動方式,非標可定製
標準規範
陶瓷閥門國家唯一標準:JB/T10529-2005
設計製造標準: API6D-2008、API608-2002
結構長度標準:GB/T 12221-2005 、ANSI B16.10
連線法蘭標準:GB/T 9113、ANSI B16.5
壓力溫度等級:GB/T 12224-2005、ASMEB16.34-2004
試驗檢驗標準:GB/T 13927-2008API 598
適用範圍
該產品屬於氣動陶瓷閥門,用於火力發電廠氣力自動化除灰系統。適用於啟閉頻率高,自動化程式嚴謹的閥位,例如乾灰創泵的進出料口和氣力平衡的進出口。
氣動旋轉擺式閥主要用於火力發電廠氣動輸灰系統倉泵上進料,也可以用於其它粉狀料輸送管道如氧化鋁乾粉、水泥、麵粉等的進料啟閉。
