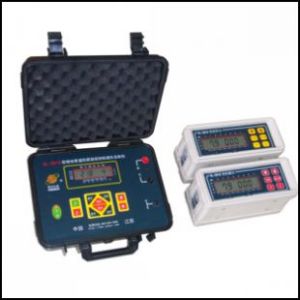

防腐層檢漏儀

防腐層檢漏儀，也叫防腐層檢測儀，可以在不挖開覆土的情況下，查出地下金屬管道的位置、走向、深度、防腐層破損點、破損點的個數、破損點間的距離、破損點的大小等功能。

概述

防腐層檢漏儀，也叫防腐層檢測儀，該儀器在不挖開覆土的情況下，能夠方便而準確地查出地下金屬管道的位置、走向、深度、防腐層破損點、破損點的個數、破損點間的距離、破損點的大小等功能。是油田、化工、輸油、輸氣、水電等部門為保證地下管道防腐層的施工質量檢查和維修檢查的一種探測儀器。

檢測原理及方法

原理：

1、向地下管道傳送特定的高頻調製信號通過探測地下管道的磁場來確定地下管道的位置、走向和深度。
2、向地下管道傳送特定的高頻調製信號，在地下管道防腐層破損點處與大地形成迴路，並向地面輻射，在破損正上方輻射信號最強，根據這一原理找出管道防腐層的破損點。

方法：

1、採用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，喇叭中的聲音最響，示值最大，從而準確找到漏蝕點。

使用範圍

1、對新鋪設的管道進行竣工驗收；
2、根據安全規程對管道進行定期檢測，確定陰極保護效果；
3、對主管線上的分支進行定位；
4、對舊管道進行檢測，確定管道防腐層狀況；
5、對施工區段開挖破土前進行地下管線分布檢查，防止施工時破壞地下輸油、氣、水、電等管線。
