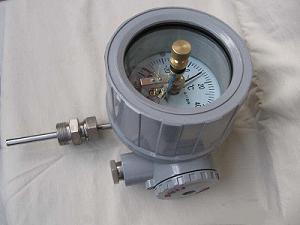

防爆電接點雙金屬溫度計的概述
防爆電接點雙金屬溫度計外殼採用鋁合金製成,通過鋁合金外殼把儀表內可能產生火花、電弧的電路與表殼外爆炸性氣體混合物隔開,從而達到隔爆的目的。其產品性能符合BG3836.1-2000《爆炸性氣體環境用防爆電氣設備 第1部分:通用要求》及GB3836.2-2000《爆炸性氣體環境用防爆電氣設備 第2部分:隔爆型電氣設備"d"》的標準。防爆電接點雙金屬溫度計帶有電接觸裝置—即機械電接點。當被測介質溫度變化時,自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動,在標度盤上指示出溫度的變化值,當其與定觸點(上、下限定觸點)接觸或斷開的瞬時,使電路系統中的繼電器及接觸器動作,以達到自動控制和報警的目的
防爆電接點雙金屬溫度計是利用繞製成螺旋管狀的雙金屬片一端被固定,另一自由端與指針連線,隨著溫度的變化而轉動,並帶動指針旋轉指示溫度的單針式指示溫度計。是石油,焦化,化工,醫藥等企業生產現場存在碳化物等爆炸物各過程中的-80~+500℃範圍內液體、蒸汽和氣體介質以及固體表面的溫度測量。
防爆電接點雙金屬溫度計的技術參數
· 標度盤公稱直徑:100
· 熱回響時間:≤40S
· 隔爆等級:dIIBT4
· 額定功率:10VA
· 最高工人電壓:dIIBT4
· 最高工作電流:0.7A
型 號 | 測溫範圍℃ | 精度等級 | 保護和材料 | L | 安裝固定裝置 |
WSSX-410B | -80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | 75 100 150 200 300 400 400 500 750 1000 | 無固定裝置 |
WSSX-480B | |||||
WSSX-411B | 可動外螺紋 | ||||
WSSX-481B | |||||
WSSX-412B | 可動內螺紋 | ||||
WSSX-482B | |||||
WSSX-413B | 固定螺紋 | ||||
WSSX-483B | |||||
WSSX-414B | 固定法蘭 | ||||
WSSX-484B | |||||
WSSX-415B | 卡套螺紋 | ||||
WSSX-485B | |||||
WSSX-416B | 卡套法蘭 | ||||
WSSX-486B |
