防爆壓力開關

工作原理

防爆壓力開關是通過堅固的密封殼體將接線觸點密閉在堅固空間中達到隔爆的效果。
防爆壓力開關工作原理為純機械形變導致微動開關動作。當壓力增加時，作用在不同的感測壓力元器件（膜片、波紋管、活塞）產生形變，將向上移動，通過欄桿彈簧等機械結構，最終啟動最上端的微動開關，使電信號輸出，設定方式從功能原理上又分成連續位移型和力平衡型。防爆壓力開關按原理可分為機械防爆壓力開關和電子防爆壓力開關，機械式中又分為普通的和密封型.

UE機械式防爆壓力開關

UE電子式防爆壓力開關

防爆壓力開關的技術參數如下

.儲存溫度：-54 to 71度；
.環境溫度：-50 to 71 度;36-39型,520-525型,540-548型,701-705型:-17 to 71度;820E型,822E型:-40 to 71度 環境溫度每變化28度，設定點典型漂移值小於全量程的1%E121和E122型，漂移值小於2%；
.設定點重複性：溫度開關：為可調範圍的正負1%；壓力開關：50-55，S50B-S55B，126-164，S126B-S164B，171-174，270-274，358-376，520-535，560-564，701-705等型號為可調範圍的正負1%；450-559型為可調範圍的正負0.5%；36-39，183-194，483-494，565-567，612-680等型號為可調範圍的正負1.5%；
.抗衝擊抗振動外殼：經10毫秒、15G衝擊實驗後，可重現設定點；經2.5G、5-500HZ振動實驗後，可重現設定點；鋁合金壓鑄殼體；環氧樹脂塗層；墊圈密封；前標為J，G，F的開關具有內部設定點鎖定功能；前標為B，H，E的型號則帶有防誤操作氣密鋁製刻度盤盒蓋；鋁合金銘牌；
.外殼等級：NEMA 4x;7;9;Ip66,820E,822E加M300可滿足NEMA 4x標準；
.開關輸出：個或兩個單刀雙搓輸出；雙開關可在調整範圍內進行100%分別設定；開關可接成“常開型”或“常閉型”；
.電額定值:15A,125/250/480VAC,H122P為11A 125/250VAC，B121-13272，B122-13322，E121-13273，E122-13321為22A；
.參考刻度：480VAC；
.重量：B,E和H型：外部參考刻度；J型：內部參考刻度；
.電器接口：3-8磅；（因型號而異）；
.壓力接口：H，B，E型有一個3/4” NPT；J，C，F，820E，822E型有兩個3/4” NPT；標準接線端子；S126B-S164B，171-194，483-494，520-535等型號的接口為1/2"NPTF；560-564型為2英寸園盤衛生等級連線；565-567；
.溫度組件：型為1.5英寸園盤衛生等級連線；540-548為1/8"NPT，其它型號為1/4"NPTF；
.直插：溫包及毛細管：標準6英尺，304不鏽鋼材質；除了E121-13273和E122-13321為10英尺；
.充填：鍍鎳黃銅；可選316L不鏽鋼材質；除了B121-13272和B122-13322為不鏽鋼；
.溫度死區：1BS型：充填溶劑；2BS-8BS：充填無毒油；F120，820E，822E型：典型值為1%；
.差壓指示：B，C，E型：在實驗室條件下，典型值為設定點範圍的2%；H121K及H122K型差壓開關帶差壓指示；50%量程時大約精度為1.5%，在端點兩側時為3%；指示窗是
.溫度指示：柔性玻璃材質；指示器可以進行現場調節，其精度為設定點範圍的1%820E型，822E型，指示精度為全量程的1%

國產防爆壓力開關

1.防爆與普通技術規格

國產防爆壓力開關其防爆標誌為Ex，可用於對感壓元件無腐蝕作用的氣體、液體或蒸汽等介質的LLA、llB、
llC類T1~T6組危險性氣體混合物場所實現壓力的自動控制。目前國產防爆壓力開關最高等級為ExedllCT6

​	普通型	防爆型
工作粘度	≤10-m/s	≤10﹣m/s
開關元件	微動開關	微動開關
防爆等級	/	ExedllCT6
外殼保護等級	lP65	lP65
環境溫度	-15℃—55℃	-15℃—55℃
環境溫度	5%—95%	5%—95%
使用壽命	10次循環	10次循環
抗震性	<Max·2g	<Max·2g
額定負荷	Vmax=380V Zmax=5A	Vmax=380V Zmax=5A
復性誤差	≤1.0%	≤1.0%

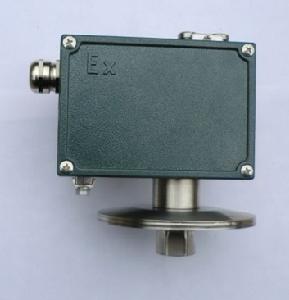

ksp防爆壓力開關
