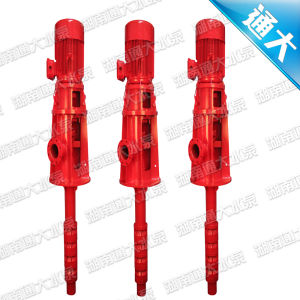

產品概述
LC型立式長軸泵是在吸收了國內外立式長軸泵設計和製造先進經驗,為適應國內市場需求研製的先進成熟的系列產品。該產品可以用來輸送55℃以下的清水、雨水、氧化鐵皮水、污水、具有腐蝕性的工業廢水、海水等液體;經過特殊設計後可輸送90℃的液體。廣泛用於自來水公司、污水處理廠、電廠、鋼鐵廠、礦山等工礦企業,以及市政給排水、農田灌溉、防洪排澇等工程。
型號意義
200LC-23A×2-LH
200—水泵出口直徑為φ200mm;
LC—立式長軸泵;
23—葉輪未切割時水泵單級設計點揚程為23m(水泵總揚程=單級揚程×葉輪級數);
A—葉輪外徑切割代號;
×2—葉輪級數為2級(級數為1時省略);
L—液下深度(L≤40m,單位為m);
H—水泵帶護管(不帶護管時省略)。
註:100口徑和150口徑的型號格式為100LC50-20A×2-L、150LC140-15A×2-L,其中50和140表示水泵設計點流量。200口徑~1000口徑的立式長軸泵型號格式中不包含流量參數。
性能範圍(設計點)
流量:50~8400m3/h;
揚程:15~150m。
結構特點和工作原理
LC型立式長軸泵的吸入口垂直向下,出口水平,免抽真空啟動,單基礎安裝,水泵和電機直聯,基礎占地面積小;從電機端俯視,水泵轉子部件逆時針方向旋轉,主要特點有:
1、用水力設計軟體最佳化設計,性能優越,並充分考慮了葉輪、導葉體的抗磨蝕性能,使葉輪、導葉體等零件的壽命大大提高;產品運行平穩、安全可靠、高效節能。
2、水泵進口裝有濾網,開孔大小適當,既有效地防止大顆粒雜質進入泵內損壞水泵,同時又最大限度地減少了進口損失,提高了水泵效率。
3、葉輪採用平衡孔平衡軸向力,葉輪前後蓋板均設有可更換的密封環,保護葉輪及導葉體。
4、水泵轉子部件包含葉輪、葉輪軸、中間軸、上軸、聯軸器、調整螺母等零件。
5、水泵中間軸、揚水管和護管為多節,軸採用螺紋聯軸器或者套筒聯軸器聯接;揚水管數量可根據用戶需要增減,適應不同的液下深度。葉輪和導葉體可以為單級,也可以為多級,適應不同的揚程要求。
6、單根軸的長度合理,剛度足夠。
7、水泵揚水管採用法蘭聯接,相鄰2節揚水管之間有導軸承體。導軸承體和導葉體上均裝有導軸承,導軸承採用聚四氟乙烯或賽龍或丁腈橡膠材料。護管用於保護軸和導軸承,當輸送清水時,可取消護管,導軸承不必外接冷卻潤滑水;輸送污水時,必須安裝護管,導軸承必須外接冷卻潤滑水(水泵帶自閉式密封系統,水泵停機後,自閉式密封系統可防止污水進入導軸承)。
8、水泵的殘餘軸向力和轉子部件的重量可由電機支座內的推力軸承承受或者帶推力軸承的電機承受。推力軸承採用潤滑脂潤滑(又稱乾油潤滑)或者潤滑油潤滑(又稱稀油潤滑)。
9、水泵的軸封為填料密封,軸封及導軸承處裝有可更換的軸套,以保護軸。葉輪的軸向位置由推力軸承部件上端或者泵聯軸器內的調整螺母來調整,十分方便。
10、水泵出口直徑為φ100和φ150的立式長軸泵僅用於輸送常溫清水,不帶護管,導軸承不需外接潤滑水潤滑;如用戶需要φ100和φ150口徑帶護管的立式長軸泵,本公司可另外提供技術方案。
選型說明
1、水泵的性能參見性能參數表,表中所列參數為一個大氣壓下常溫清水不含揚水管和濾網的試驗性能;計算裝置揚程時,揚水管和濾網的損失按每5m損失1m估算。
2、電機系按γ≤1100kg/M3配置。YLS系6kV電機,根據需要可配10kV電機。
3、訂貨時需註明水泵的型號、性能參數、液體種類(見“主要零件材質表”)、主要零件的材質、液下深度L、是否帶護管等;輸送污水時,還需提供污水顆粒的最大尺寸以及污水比重。
4、輸送液體的溫度大於55℃時須註明。
