字母涵義
鋼號名稱 漢字 符號 字 體 位 置
屈服點 屈 Q 大寫 頭
沸騰鋼 沸 F 大寫 尾
半鎮靜鋼半 b 小寫 尾
鎮靜鋼 鎮 Z 大寫 尾
特殊鎮靜鋼 特鎮 TZ 大寫 尾
氧氣轉爐（鋼） 氧 Y 大寫 中
鹼性空氣轉爐（鋼） 鹼 J 大寫 中
易切削鋼易 Y 大寫 頭
碳素工具鋼 碳 T 大寫 頭
滾動軸承鋼 滾 G 大寫 頭
焊條用鋼 焊 H 大寫 頭
高級（優質鋼） 高 A 大寫 尾
特級 特 E 大寫 尾
鉚螺鋼鉚螺 ML 大寫 頭
錨鏈鋼 錨 M 大寫 頭
礦用鋼 礦 K 大寫 尾
汽車大梁用鋼 梁 L 大寫 尾
壓力容器用鋼 容 R 大寫 尾
多層或高壓容器用鋼 高層 gc 小寫 尾
鑄鋼 鑄鋼 ZG 大寫 頭
軋輥用鑄鋼 鑄輥 ZU 大寫 頭
地質鑽探鋼管用鋼 地質 DZ 大寫 頭
電工用熱軋矽鋼 電熱 DR 大寫 頭
電工用冷軋無取向矽鋼 電無 DW 大寫 頭
電工用冷軋取向矽鋼 電取 DQ 大寫 頭
電工用純鐵 電鐵 DT 大寫 頭
超級 超 C 大寫 尾
船用鋼 船 C 大寫 尾
橋樑鋼 橋 q 小寫 尾
鍋爐鋼 鍋 g 小寫 尾
鋼軌鋼 軌 U 小寫 頭
精密合金 精 J 大寫 中
耐蝕合金 耐蝕 NS 大寫 頭
變形高溫合金高合 GH 大寫 頭
鑄造高溫合金K 大寫 頭
分類說明
碳素結構鋼
①由Q+數字+質量等級符號+脫氧方法符號組成。它的鋼號冠以“Q”，代表鋼材的屈服點，後面的數字表示屈服點數值，單位是MPa例如Q235表示屈服點（σs）為235 MPa的碳素結構鋼。
圖②必要時鋼號後面可標出表示質量等級和脫氧方法的符號。質量等級符號分別為A、B、C、D。脫氧方法符號：F表示沸騰鋼；b表示半鎮靜鋼：Z表示鎮靜鋼；TZ表示特殊鎮靜鋼，鎮靜鋼可不標符號，即Z和TZ都可不標。例如Q235-AF表示A級沸騰鋼。
③專門用途的碳素鋼，例如橋樑鋼、船用鋼等，基本上採用碳素結構鋼的表示方法，但在鋼號最後附加表示用途的字母。
優質碳素結構鋼
①鋼號開頭的兩位數字表示鋼的碳含量，以平均碳含量的萬分之幾表示，例如平均碳含量為0.45%的鋼，鋼號為“45”，它不是順序號，所以不能讀成45號鋼。
②錳含量較高的優質碳素結構鋼，應將錳元素標出，例如50Mn。
③沸騰鋼、半鎮靜鋼及專門用途的優質碳素結構鋼應在鋼號最後特別標出，例如平均碳含量為0.1%的半鎮靜鋼，其鋼號為10b。
碳素工具鋼
①鋼號冠以“T”，以免與其他鋼類相混。
②鋼號中的數字表示碳含量，以平均碳含量的千分之幾表示。例如“T8”表示平均碳含量為0.8%。
③錳含量較高者，在鋼號最後標出“Mn”，例如“T8Mn”。
④高級優質碳素工具鋼的磷、硫含量，比一般優質碳素工具鋼低，在鋼號最後加注字母“A”，以示區別，例如“T8MnA”。
易切削鋼
①鋼號冠以“Y”，以區別於優質碳素結構鋼。
②字母“Y”後的數字表示碳含量，以平均碳含量的萬分之幾表示，例如平均碳含量為0.3%的易切削鋼，其鋼號為“Y30”。
③錳含量較高者，亦在鋼號後標出“Mn”，例如“Y40Mn”。

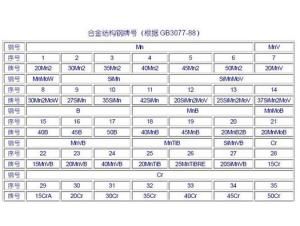

合金結構鋼
①鋼號開頭的兩位數字表示鋼的碳含量，以平均碳含量的萬分之幾表示，如40Cr。
②鋼中主要合金元素，除個別微合金元素外，一般以百分之幾表示。當平均合金含量<1.5%時，鋼號中一般只標出元素符號，而不標明含量，但在特殊情況下易致混淆者，在元素符號後亦可標以數字“1”，例如鋼號“12CrMoV”和“12Cr1MoV”，前者鉻含量為0.4-0.6%，後者為0.9-1.2%，其餘成分全部相同。當合金元素平均含量≥1.5%、≥2.5%、≥3.5%……時，在元素符號後面應標明含量，可相應表示為2、3、4……等。例如18Cr2Ni4WA。
③鋼中的釩V、鈦Ti、鋁AL、硼B、稀土RE等合金元素，均屬微合金元素，雖然含量很低，仍應在鋼號中標出。例如20MnVB鋼中。釩為0.07-0.12%，硼為0.001-0.005%。
④高級優質鋼應在鋼號最後加“A”，以區別於一般優質鋼。
⑤專門用途的合金結構鋼，鋼號冠以（或後綴）代表該鋼種用途的符號。例如，鉚螺專用的30CrMnSi鋼，鋼號表示為ML30CrMnSi。
低合金高強度鋼
①鋼號的表示方法，基本上和合金結構鋼相同。
②對專業用低合金高強度鋼，應在鋼號最後標明。例如16Mn鋼，用於橋樑的專用鋼種為“16Mnq”，汽車大梁的專用鋼種為“16MnL”，壓力容器的專用鋼種為“16MnR”。
彈簧鋼
彈簧鋼按化學成分可分為碳素彈簧鋼和合金彈簧鋼兩類，其鋼號表示方法，前者基本上與優質碳素結構鋼相同，後者基本上與合金結構鋼相同。
滾動軸承鋼
①鋼號冠以字母“G”，表示滾動軸承鋼類。
②高碳鉻軸承鋼鋼號的碳含量不標出，鉻含量以千分之幾表示。例如GCr15。滲碳軸承鋼的鋼號表示方法，基本上和合金結構鋼相同。
合金鋼和高速鋼
①合金工具鋼鋼號的平均碳含量≥1.0%時，不標出碳含量；當平均碳含量<1.0%時，以千分之幾表示。例如Cr12、CrWMn、9SiCr、3Cr2W8V。
②鋼中合金元素含量的表示方法，基本上與合金結構鋼相同。但對鉻含量較低的合金工具鋼鋼號，其鉻含量以千分之幾表示，並在表示含量的數字前加“0”，以便把它和一般元素含量按百分之幾表示的方法區別開來。例如Cr06。
③高速工具鋼的鋼號一般不標出碳含量，只標出各種合金元素平均含量的百分之幾。例如鎢系高速鋼的鋼號表示為“W18Cr4V”。鋼號冠以字母“C”者，表示其碳含量高於未冠“C”的通用鋼號。
不鏽鋼和耐熱鋼
①鋼號中碳含量以千分之幾表示。例如“2Cr13”鋼的平均碳含量為0.2%；若鋼中含碳量≤0.03%或≤0.08%者,鋼號前分別冠以“00”及“0”表示之，例如00Cr17Ni14Mo2、0Cr18 Ni9等。
②對鋼中主要合金元素以百分之幾表示，而鈦、鈮、鋯、氮……等則按上述合金結構鋼對微合金元素的表示方法標出。
焊條鋼
它的鋼號前冠以字母“H”，以區別於其他鋼類。例如不鏽鋼焊絲為“H2Cr13”，可以區別於不鏽鋼“2Cr13”。
電工用矽鋼
①鋼號由字母和數字組成。鋼號頭部字母DR表示電工用熱軋矽鋼，DW表示電工用冷軋無取向矽鋼，DQ表示電工用冷軋取向矽鋼。
②字母之後的數字表示鐵損值（W/kg）的100倍。
③鋼號尾部加字母“G”者，表示在高頻率下檢驗的；未加“G”者，表示在頻率為50周波下檢驗的。
例如鋼號DW470表示電工用冷軋無取向矽鋼產品在50赫頻率時的最大單位重量鐵損值為4.7W/kg。
電工用純鐵
①它的牌號由字母“DT”和數字組成，“DT”表示電工用純鐵，數字表示不同牌號的順序號，例如DT3。
②在數字後面所加的字母表示電磁性能：A——高級、E——特級、C——超級，例如DT8A。
新老對照
標準鋼號
GB700-88新標準系參照採用國際標準ISO630《結構鋼》，而GB700-79舊標準主要參照前蘇聯IOCT380，因此兩者的鋼號表示方法以及對各鋼號所規定的技術要求都不相同，現將新舊標準鋼號對照如下。
GB700-88標準
GB700-79標準
鋼號
技術條件
鋼號
技術條件
Q195
不分等級，其化學成分和力學性能（σs,σb,δ和冷彎）均須保證。
對軋制薄板和盤條等產品，其力學性能的保證條件，可根據產品特點和使用要求，在有關標準中另行規定。
A1
B1
A1鋼保證的力學性能（σs,σb,δ和冷彎），B1鋼保證的化學成分與Q195相同
A1鋼的冷彎試驗是附加保證條件
1號鋼沒有特類鋼
Q215
分A、B等級，規定的化學成分和力學性能均須保證
Q215A不作衝擊試驗
Q215B 須作室溫衝擊試驗，用V型缺口試樣
A2
C2
A2鋼保證的力學性能，C2鋼保證的化學成分及力學性能，與Q215鋼基本相同
Q235
分A、B、C、D等級，規定的化學成分和力學性能均須保證
Q235A不作衝擊試驗
Q235B 須作室溫衝擊試驗，用V型缺口試樣
Q235C、Q235D用於重要焊接結構，前者於0OC作衝擊試驗，後者於-20OC作衝擊試驗，試樣，試樣同上
A3
C3
A3鋼保證的力學性能，C3鋼保證的化學成分及力學性能，與Q235鋼基本相同
A3鋼附加保證常溫衝擊試驗，用U型缺口試樣
C3鋼附加保證常溫或-20OC衝擊試驗，試樣同上
Q255
分A、B等級，規定的化學成分和力學性能均須保證
Q255A不作衝擊試驗
Q255B須作室溫衝擊試驗，用V型缺口試樣
A4
C4
A4鋼保證的力學性能，C4鋼保證的化學成分及力學性能，與Q255鋼基本相同
C4鋼附加保證衝擊試驗，用U型缺口試樣
Q275
不分等級，規定的化學成分和力學性能均須保證
C5
C5鋼保證的化學成分及力學性能，與Q275鋼基本相同
低合金鋼
低合金鋼採用GB/T1591-94代替1591-88，現將部分新老鋼號對照如下：
GB/T1591-94
GB1591-88
Q295
09MnV 09MnNb 12Mn
Q345
12MnV 16Mn 16MnRE
Q390
15MnV 15MnTi 16MnNb
Q420
15MnVN 14MnVTiRE
