產品簡介

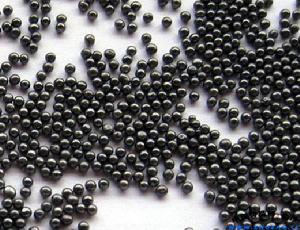

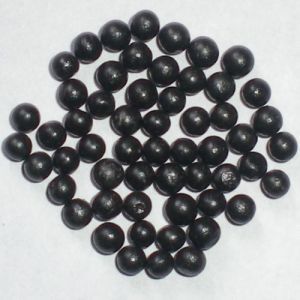

鋼丸極佳的熱處理控制工藝賦予了鋼丸最佳的彈性及抗疲勞性，不同粒度和硬度的鋼丸適用於不同的工藝，例如被廣泛用於大批量及重型部件或材料的噴丸強化等。
鋼丸廣泛用於鋼鐵工件塗裝前的去氧化皮和除銹處理，在這種情況中經常使用離心拋丸設備。圓球形狀和較小的硬度使鋼丸不會對設備產生較大磨損。
鋼丸也廣泛用於鑄件的清沙。
當和適當的設備一起使用時，鋼丸因為經久耐用，是您進行表面清理的最佳磨料。
適用工業範圍
航空工業；汽車工業；噴砂/噴漆商；消費品製造；貨櫃製造/修理；鑄造；
花崗岩/石材切割；造船和船舶修理；石油和天然氣管道；工廠維護和金屬加工。
適用工藝範圍
塗裝前的表面預處理，清沙，管道除垢等
產品特點
硬度適中、韌性強、抗衝擊，使用壽命長，高達2000－2900次，反彈性好，清理速度快、耗量低，不破碎，清理速度快，技術效果好。經本產品處理的金屬表面清潔度可達GB/T8923-1989；表面粗糙度達Rz=10--150μm，從而增加了金屬表面比表面積面，提高了塗裝後塗料的表面附著力，具有十分顯著的經濟效益，是目前國內外最先進、最理想的拋噴丸清理及強化用金屬磨料除銹。主要種類
鋼丸按性能主要分為以下幾種情況：（1）非國標類鋼丸
非國標鋼丸是指各項指標達不到國標水平鋼丸的總稱。這類鋼丸易破碎，粉塵比較大、清理效率低，一般採用英文中性包裝，屬於三無產品。市場價格較國標鋼丸低。
（2）國標鋼丸
國標鋼丸是指經過一次淬火的鋼丸，鋼丸的硬度為HRC40～50。其中碳C：0.85%-1.20%、矽Si：0.40%-1.20%、Mn：0.60%-1.20%（S170：0.50%-1.20%S110，S70：0.35%-1.20%）硫S≤0.05%，磷P≤0.05。這類鋼丸套用範圍較廣，廣泛套用於各行業的清理、強化、配重等。
（3）SQ鋼丸
SQ鋼丸其實就是超性能國標鋼丸，技術指標跟國標鋼丸相同。這類鋼丸經過二次淬火的處理，使金相組織更加緻密，彌合表面微裂紋、細化晶粒，使用壽命是普通國標鋼丸的1.3倍。
（4）低貝鋼丸
低貝鋼丸是低碳貝氏體鋼丸的簡稱，鋼丸的硬度HRC42-48/48-54。其中碳C：0.10%-0.20%、矽Si：0.10%-0.30%、錳Mn：0.35%-1.5%、硫S≤0.05%、磷P≤0.05%，並加入Cr、Mo、Ni、B、Al、Cu等合金元素，壽命是普通國標鋼丸的2倍。
技術標準
高碳鋼丸主要技術要求規格等級：S400～S030；
顯微硬度：390HV-530HV；
化學組成：碳：0.85%-1.2%、錳：0.35%-1.2%、矽：≥0.4%、硫、磷：≤0.05%；
金相組織：回火馬氏體或回火屈氏；
密度≥7.0g/cm3；
缺陷總量≤20%；
外來雜質≤1%；
含水量≤0.2%。
原標準GB6484-86 鑄鋼丸已於1993年廢止。
由於回火鐵丸退火後，表面顏色顯均勻藍色，常常用回火鐵丸冒充鑄鋼丸，鐵丸使用壽命只有50－400次，鐵丸除銹效果嚴重降低、嚴重損害用戶利益。
其他
市場上的鉻鉬鋼丸、錳鋼鋼丸均是廠家的概念宣傳之詞，因為如果加入1%的金屬鉬，則需每鋼丸噸增加10kg金屬鉬，需4000元人民幣，而現國內鐵丸僅售3000元/噸左右。金相組織：回火馬氏體 回火屈氏體 網狀炭化物>3級
硬度：45---65HRC 密度：7.58g/cm3
發展前景
作為金屬表面處理常用耗材，鋼丸在工業上的需求量也是很大的。前幾年隨著國內的鋼丸製作企業的不斷發展，鋼丸的價格也是在逐年的下降，但是使用範圍在不斷擴大，用量也一年比一年多。前幾年因為我國的鋼材價格的一路上漲，作為鋼丸的主要原材料，廢舊鋼材的價格也一直上漲的很厲害，但是在不久之後，鋼材的價格又開始直線下滑，鋼丸的出售價格也隨之下降，這樣就形成了一個高價收購原料，卻低價出售成品的市場格局，是廣大鋼丸生產廠家的利潤率一路下降。因為一些生產廠家的盲目生產，導致很多的技術指數不到位，鋼丸質量沒有得到很好的保證，鋼丸市場上曾一度出現魚龍混雜的局面。但是隨著這幾年鋼丸市場的快速復甦以及發展。
近幾年我國工業快速發展，鋼丸市場的逐步被帶動，市場前景看好。
效果及特點
鋼丸是一種常用的金屬工件處理材料，鋼丸的組織嚴密、粒度均勻，用鋼丸處理金屬工件的表面可以起到增加金屬工件表面壓力的作用，可以很好的提高工件的抗疲勞能力。使用鋼丸處理金屬工件表面具有清理速度快特點，鋼丸和鋼砂有適當的硬度，具有很好的反彈性，內部隅角和形狀複雜的工件都可以均勻迅速的清理，縮短表面處理的時間，提高工作效率，是一種很好的表面處理材料。鋼丸是一種常用的表面處理材料，鋼丸的種類繁多，對於不同種類的鋼丸，需要的原料和設備也各不相同。下面給大家講以下鋼丸的主要特點：
鋼丸是一種優質的耐磨材料，鋼丸的硬度適中、韌性強，有很好的抗衝擊能力，使用壽命長。在清理工件時具有很好的反彈性、清理速度快、耗量低。鋼丸的使用範圍廣泛，像鑄件、鍛件以及機加工後的零件表面處里和零件熱處理後的表面處里等多種領域。一般的製造業，船舶製造等都要用到鋼丸。
