鋁門窗全自動角碼鋸

鋁門窗全自動角碼切割鋸

一、 主要用途及特性

1、 用途:LJJ-140型鋁門窗全自動角碼切割鋸適用於鋁門窗角碼下料的專用設備。具有強度高,性能穩定、加工精度高、操作簡單等特點。
2、 特點:(1)鋁門窗全自動角碼切割鋸採用優質硬質合金鑲齒道具。線速度高,加工精度高。
(2)鋸片進給採用阻尼缸,運動平穩均勻、精度高。
(3)自動選料機構工作穩定效率高
(4)鋁門窗全自動角碼切割鋸具有自動計數裝置,設備可自動完成工作,既提高了加工速度又節省了人力。

二、技術參數

工作氣壓0.4—0.6MPa
輸入電源380V/50Hz三相四線
輸入功率2.2KW
切削寬度max120mm
切削厚度max180mm
鋸片轉速3200r/min
外型尺寸 1350×1400×1350mm
重量530kg

三、傳動系統

1、鋁門窗全自動角碼切割鋸由三相異步電動機通過皮帶帶動主軸轉動,主軸上裝有鋸片。

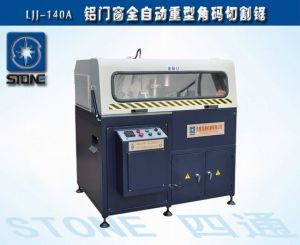

鋁門窗全自動角碼切割鋸 鋁門窗全自動角碼切割鋸

2、其他部分由氣動來完成。

四、主要結構及性能

1、床身:

1.1床身是由方管及扁鋼焊接而成。
1.2床身內部裝有主傳動系統,床身周圍裝有防護板。床身工作檯面上裝有夾緊機構及防護罩,在防護罩前方設有觀察窗。

2、自動送料裝置:

2.1自動送料裝置安裝在床身右側,可按計數器設定的數量來完成送料動作次數。
2.2型材托料架:型材托料架可對較長的型材托架,以保證自動送料裝置的可靠工作並防止型材變形。

3、氣動部分:

3.1氣動部分主要由氣源處理器、氣路、單向調速閥、電磁閥、執行氣缸等元件組成,詳情請參考氣動原理圖。

五、電氣系統

工具機電氣系統採用PLC全程控制,面板上裝有計數器。通過計數器設定切割次數,設備可自動完成工作,具有操作簡單,工作效率高等優點,詳情見電氣原理圖。

六、運輸及安裝

1、運輸:

1.1工具機在運輸過程中不得受到衝擊,不得傾倒,注意防水。開箱後利用吊運工具將工具機運送到安裝位置。
1.2工具機占地面積約為1100×4700mm。安裝後周邊應有適當的操作及維護空間。
1.3工具機地基無特殊要求,只要安裝在室內堅硬的水泥地面上即可。

2、安裝

2.1工具機電源採用三相五線制,將四線分別按UVWN接入線排,將接地線接在接地標誌處。注意:如電機反轉,請將UVW三根線中任意兩相調換即可。
2.2機身必須接地,以免在操作過程中發生意外。接地線應採用黃綠雙色線,其截面積不小於2.5平方毫米,接地後機身與主接地點之間的電阻應小於0.1歐姆。

七、調試與操作

開機前,首先檢查並擰緊固件及氣動系統管接頭,然後接電源與氣源,開機檢查各機構、電氣系統、氣動系統運動功能是否正常,如異常,應予排除
1、全自動角碼切割鋸操作順序
1.1手動狀態:開總電源→定尺寸→放料→按下啟動按鈕→按下手動鋸切按鈕→待工作完畢後進入下一工作循環。
1.2自動狀態:開總電源→定尺寸→放料→設定所需切割數量→按下啟動按鈕→設備自動工作。
1.3全自動角碼切割鋸停機
停機前,機器應空載運行2分鐘,觀察機器運行狀況,確定無異常後,關閉電源,切斷氣源停機。

八、維護與保養

1、及時清除落在鋸床上的碎屑,以保證電器元件動作準確無誤。
2、油霧器應及時加入潤滑油(20#機械油)滴油量應調整為1滴/min,過濾杯的濾芯應定期清洗,並定時放水。
3、切割鋸應固定在包裝箱板上,可靠固定後方可搬運。
4、長途運輸時套用堅實的木塊將鋸頭在導軌上墊起,並固定好,蓋好罩衣。
5、吊裝時應保持水平,保持起落平穩,防止磕碰造成損害。
6、切割鋸應儲存在通風乾燥、無粉塵、無腐蝕性氣味、溫度比低於-15℃、相對濕度不大於85%的庫房內。
九、全自動角碼切割鋸常見故障及排除方法
1、故障發生及其原因應具體情況具體分析,根據實際情況和實踐經驗,正確判斷原因,進行檢查和處理。下表為常見的故障及排除方法可供參考。
2、電氣、氣動系統如若出現故障,可參照電氣原理圖、氣動原理圖,採用逆找、分段分析的方法查找原因。
