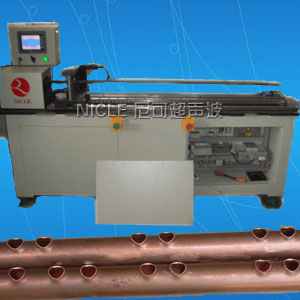

銅管打孔機

銅管打孔機

銅管拔孔機工作原理是利用超音波金屬焊接原理,把高頻電能通過換能器裝置轉換成機械振動作用於銅管,再施加壓力,當通過足夠大的電流時,在板的接觸處產生大量的電阻熱,將中心最熱區域的金屬很快加熱至高塑性或熔化狀態,中間就會呈現一個圓形空心從而達到沖孔/打孔的效果。

銅管拔孔機

太陽能銅管拔孔機設備別名:銅管沖孔翻邊機、打孔機、沖孔機、數控銅管拔孔機、銅管擴孔機、排孔機、銅管自動開孔機、銅管沖孔翻邊機、數控銅管沖孔翻邊機、太陽能銅管沖孔翻邊機、空調銅管沖孔翻邊機、電冰櫃銅管沖孔翻邊機、數控銅管打孔翻邊機、銅管拔孔翻邊機、太陽能銅管拔孔機、太陽能銅管拉孔機、太陽能銅管擴孔機、太陽能銅管開孔機、太陽能銅管打孔翻邊機、數控銅管開孔機、數控銅管拔孔機、銅管自動開孔機、銅管翻邊機、數控銅管拉孔機等。

銅管拔孔機原理及套用

銅管拔孔機工作原理是利用超音波金屬焊接原理,把高頻電能通過換能器裝置轉換成機械振動作用於銅管,再施加壓力,當通過足夠大的電流時,在板的接觸處產生大量的電阻熱,將中心最熱區域的金屬很快加熱至高塑性或熔化狀態,中間就會呈現一個圓形空心從而達到沖孔/打孔的效果。有著快速、節能、熔合強度高、導電性好、無火花、接近冷態加工的諸多優點。太陽能銅管拔孔機是針對套用於太陽能、空調、電冰櫃製冷行業的銅管加工,精度性進行拔孔、打孔、開孔、擴孔、沖孔的銅管沖孔翻邊設備,專業開發出的一整套自動化設備:包括太陽能銅管沖孔翻邊機、空調銅管沖孔翻邊機、氣動銅管沖孔翻邊機和電冰櫃銅管沖孔翻邊機。針對規格直徑22等銅型材打排孔,精確打孔,所拔出的孔在一條直線上,不會偏移。便於更換各種孔徑鑽頭,電腦控制,操作方便銅管拔孔機的功能:推孔/拔肩一次完成。管徑要求:管壁最厚0.8mm,¢19拔¢8(¢10¢),22拔¢8,¢25拔¢10,¢35拔¢16。

銅管拔孔機為內沖式機構,是目前最先進,最簡便,最快速的集流管成型機,不用鑽孔,沖孔翻邊一次完成。右手握住手把,手指扣動扳機,此時沖頭直接從管內衝出底孔,並且行程再出來即是翻邊,衝出到成型只需0.5秒鐘/孔,由於管子是被氣動手指抓持住的,並且是安裝在高精密滑軌上完全可滑動的,滑軌上方安裝有相應的樣板孔,所以滑動到下一位置時可以控制相應的孔距。特別適合笛形銅管的沖孔(打孔、拔孔、擴扎、開孔)。

銅管拔孔設備特點

1、整機控制採用微電腦控制,通過觸控螢幕界面進行參數設定及操作切換,操作簡單方便;

2、針對規格直徑22等銅型材打排孔,精確打孔,操作方便;

3、系統具有沖孔、翻邊兩種功能,具有手動、自動兩種可選模式;

4、能對同一管料實現一次裝夾衝出不同間距、不同角度的多個孔;

5、機架牢固,工作時無震動現象,運動件無運動不暢現象;

6、銅管沖孔翻邊機外形美觀,氣路及電氣線路布置規範,維修方便;

7、針對笛形管加工設計,可加工直徑在Ф80、壁厚1mm內的銅管及鋁管;

8、設備的電器元件的安裝符合國家的有關規定,並有可靠的接地裝置;

9、銅管沖孔翻邊機採用氣壓控制,工件定位(X、Y坐標)由伺服驅動,沖孔加工更加精準;

10、根據產品不同要求可更換各種孔徑鑽頭,更加適合生產,提升加工精度;

11、太陽能銅管沖孔翻邊機採用安全互鎖設計,使操作安全可靠;

12、定位採用伺服結構控制,定位精度可達0.01毫米,足以滿足太陽能,空調,冰櫃零件的加工要求。
