金屬異物檢測機簡介

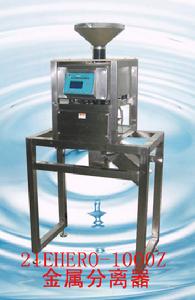

通常金屬異物檢測機由兩部分組成,即金屬異物檢測機與自動剔除裝置,其中檢測器為核心部分。檢測器內部分布著三組線圈,即中央發射線圈和兩個對等的接收線圈,通過中間的發射線圈所連線的振 下落式金屬異物檢測機
盪器來產生高頻可變磁場,空閒狀態時兩側接收線圈的感應電壓在磁場未受干擾前相互抵消而達到平衡狀態。一旦金屬雜質進入磁場區域,磁場受到干擾,這種平衡就被打破,兩個接收線圈的感應電壓就無法抵消,未被抵消的感應電壓經由控制系統放大處理,並產生報警信號(檢測到金屬雜質)。系統可以利用該報警信號驅動自動剔除裝置等,從而把金屬雜質排除生產線以外。
金屬異物檢測機分類
以被檢測物品輸送方式來劃分,通常將金屬異物檢測機分為:通道式、落體式和管道式。

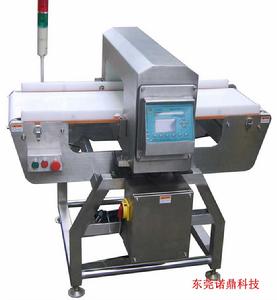

通道式金屬異物檢測機目前市場上最常見的金屬檢出設備為通道式金屬異物檢測機,檢測器的 輸
送金屬異物檢測機通道呈方形,一般都配以輸送帶機構,帶有自動剔除裝置,或者提供報警信號。輸送帶上的物品經過檢測器時,一旦有金屬其就自動剔除或停止輸送。主要針對成品和半成品的線上檢測,提供出貨前的最終檢查。 比如:袋裝物料、盒裝產品等。落體式金屬異物檢測機
落體式金屬異物檢測機一般都帶有自動剔除裝置,所以習慣稱呼落體式金屬異物檢測機,或者金屬異物檢測機。 金屬異物檢測機對產品的包裝要求是不能含有金屬、但是考慮到密封性、避光性等較高的要求,必須採用金屬複合膜進行包裝。金屬複合膜其本身就是金屬,所以用通道式金屬異物檢測機的話,檢測靈敏度就會有大的偏差,甚至無法檢測。鑒於上述原因,可以選擇在包裝前進行檢測。落體式金屬異物檢測機就是針對上述情況而被開發出來的,主要用於如藥片、膠囊及顆粒狀(塑膠粒子等)、粉末狀物品的檢測。當這些物品下落通過落體式金屬異物檢測機時,一旦檢測到金屬雜質,系統即刻啟動分離機構排除可疑物品。具有安裝簡單、靈敏度高、維修方便,效率高、穩定可靠等特點。
管道式金屬異物檢測機一般的金屬異物檢測機都無法完整監控流體產品的整個生產過程,比如火腿腸的肉醬、口香糖膠、口服液等,實時線上剔除金屬雜質,確保產品安全輸送到下道工序。一般情況下這些產品的都是以金屬封裝的,變成成品以後一般都無法用金屬異物檢測機來檢測。另外,液態或粘稠狀物品在罐裝或封裝前檢測,可以有效提高檢測精度。 無論是食品、醫藥和橡膠工業,還是紡織、造紙、礦石和回收工業,我們都可以提供滿足其要求的金屬異物檢測機或分離器。除上述的通道式、落體式和管道式三種主意形式以外,還有適合風送真空輸送的管道式、平板式等。 平板式: 通常用於檢測厚度比較薄,但是寬度和長度比較大的產品,比如紡織布、擠出的片材。其首要目的是保護下游設備,比如切割刀具、壓延系統等;同時,提高產品品質。 金屬異物檢測機和分離器通常不受安裝方向的影響,可以水平、垂直和斜置安裝,幾乎可以安裝到生產過程的任何一個位置。
金屬異物檢測機特性和概念
金屬異物檢測機的精確性和可靠性取決於電磁發射器頻率的穩定性,一般使用從80
to 800 kHz的工作頻率。工作頻率越低,對鐵的檢測性能越好;工作頻率越高,對高碳鋼的檢測性能越好。檢測器的靈敏度隨著檢測範圍的增大而降低,感應信號大小取決於金屬粒子尺寸和導電性能。 由於電流的脈動和電流濾波的原因,金屬異物檢測機對檢測物品的輸送速度有一定的限制。如果輸送速度超過合理範圍,檢測器的靈敏度就會下降。 為了確保靈敏度不下降,必須選擇合適的金屬異物檢測機以適應相應的被檢測產品。一般來說,檢測範圍儘可能控制在最小值,對於高頻感應性好的產品,檢測器通道大小應匹配於產品尺寸。檢測靈敏度的調整要參考檢測線圈的中心來確定,中心位置的感應最低。產品的檢測值會隨生產條件的變化而變化,比如溫度、產品尺寸、濕度等的變化,可通過控制功能作調整補償 球狀物有重複性,最小的表面積,對金屬異物檢測機而言也最難檢測。因此,球狀物可作為檢測靈敏度的參考樣本。對於非球狀的金屬,檢測靈敏度很大程度上取決於金屬的位置,不同的位置有不同的橫斷面積,檢測效果也就不同。比如,縱向通過時,鐵比較靈敏;而高碳鋼和非鐵就不太靈敏。橫向通過時,鐵不太靈敏,高碳鋼和非鐵則比較靈敏。 在食品工業中,系統通常使用較高的工作頻率。對於如乳酪食品,由於其內在的高頻感應性能好,會成比例地增加高頻信號的回響。潮濕的脂肪或鹽份物質,例如麵包類、乳酪、香腸等的導電性能與金屬相同,在這種情況下,為了防止系統給出錯誤信號,必須調整補償信號,降低感應靈敏度。 金屬異物檢測機功能來劃分:1)全金屬異物檢測機:可以檢測到鐵、不鏽鋼、銅、鋁等所有金屬。檢測精度和靈敏度都比較高,穩定可靠。2)鐵金屬異物檢測機:只能檢測到鐵質金屬,俗稱檢針機。檢測精度和靈敏度較低,容易干擾。3)鋁箔金屬異物檢測機:也僅能檢測到鐵質金屬,但是檢測帶鋁箔包裝的產品時,其檢測精度和靈敏度仍然較高。金屬異物檢測機產品參數
產品型號 | 性能特點 |
21EHERO-500QD | 最先進的DSP處理晶片,超高靈敏度; 智慧型液晶顯示功能,智慧型作業系統,功能更強大; 較強的穩定性,超強的抗干擾能力和適應能力; 符合HACCP體系,QS體系和ISO體系相關技術指標; 雙路信號探測電路合併技術,準確探測鐵與非鐵金屬雜質; 雙路信號顯示功能;會根據金屬大小顯示不同的感應強度; 輸送帶及托板採用符合美國“FDA”標準的白色無毒材料; IP65的防水等級,適應於潮濕、高溫及低溫工作環境; 採用無極調速馬達,輸送帶速度隨意調; 簡便的可拆卸式機架,方便清洗; 可先剔除裝置,方便快捷; 全不鏽鋼材質,美觀大方; 金屬探測器技術參數: 探測方式:電感應 報警方式:聲光報警 額定功率120W 重量約200kg 輸送帶速度:定速或變速 感應度調節鐵金屬和非鐵金屬獨立調節(1-63) 使用電源:120V / 1 Ph / 60 Hz. 探測靈敏度:Feφ3.0mm SUS φ4.5mm Non-Fe φ3.0mm 探測口徑:508mm(寬)X 406mm(高) 馬達:有開/關的按鈕 外型尺寸:2440mm(L)×850mm(W) ×800mm(H) 註:因為客戶產品大小,種類,性質,要求不同,我公司為滿足不同廠商需求,現推出為客戶量身訂做個性機器服務。 |
21EHERO-500QS | 1.採用雙路信號檢測電路合併技術,具有高靈敏度與高抗干擾能力。 2.具有雙路信號顯示功能。當有金屬物通過時,金屬探測器信號電平指示燈會根據金屬的大小顯示不同的感應強度。 3.信號處理由數字電路完成,調整簡單,穩定可靠。 4.具有產品效應調節功能,如濕潤的產品、含糖的產品、含鹽份的食品,都會對金屬檢測儀產生類似金屬的信號,這種效應會影響檢測效果,由此功能來削減產品效應,達到較好的檢測效果。 5.具有防漏檢功能。當有多個金屬信號通過時,金屬探測器會自動檢測信號次數,執行機構在動作時不會產生遺漏。 6.當沒有檢測物體通過時,儀器處於睡眠工作狀態,只有物體通過,檢測才有效。 7.可與流水生產線連線配套使用,實行流水線自動檢測。 8.金屬探測器採用聲光報警,同時自動排除或停機,操作使用極為方便 可靠 9.雙重線性LED指示燈,分別指示鐵和非鐵的實時感應度。不鏽鋼探頭和機架(可選),清潔、美觀。 金屬檢測儀適用範圍(對含有水分,鹽分,糖分的產品有特效) : 1專門用於肉類、菌類、糖果、飲料、糧食、果蔬、乳製品、水產品、保健品、添加劑和調味品等食品中的鐵金屬以及非鐵金屬雜質的檢測。 2用於化工原料、橡膠、塑膠、紡織品、皮革、化纖、玩具中的金屬雜質檢測 3用於醫藥、保健品、生物製品、化妝品、禮品、包裝、紙品中的金屬雜質檢測 |
21EHERO-500QZ | 產品特點: 1、採用最新一代的數位訊號處理(DSP)技術和智慧型算法,提高了檢測精度和穩定度;也是國內唯一一款採用DSP技術的數字金屬探測器。 2、採用德國自動濾波技術(相位調節技術),能夠有效抑制產品效應;能夠檢測產品效應比較大的產品,如:冷凍食品、肉類、大米、醃製品,魚漿等; 3、具有智慧型設定,設備能自動設定適合被檢測產品的最佳靈敏度,操作簡單方便。 4、記憶功能功能:將最佳靈敏度保存下來,下次測試可直接檢測,可存儲50多種產品的檢測參數; 5、LCD液晶屏顯示,中英文選單畫面,輕鬆實現人機對話操作; 6、可檢測鐵、不鏽鋼、銅、鋁及鉛等多種金屬材質 7、靈活的數字式靈敏度控制方式以及多種高級手動設定功能;多種規格可供選擇,適應不同的物料檢測靈敏度要求; 8、全不鏽鋼SUS304製造,高等級防護電機供選擇;最高的IP69防護等級,適用於特別惡劣的工作環境; 9、簡便的可拆卸式機架,方便用戶清洗;傳送帶的特殊設計,避免傳送帶跑偏, 10、多種排除方式可供選擇;精確的剔除控制,確保異物的可靠剔除的最少的物料浪費。 |
