一產品介紹
1、 使用範圍
鋼製重力式無閥過濾器系列產品，廣泛適用於地表水淨化（如大中小型景觀水、人工河湖、噴泉瀑布等循環水的過濾）；地下水除鐵除猛；旁流水旁流過濾；生產廢水去除懸浮雜質；有機污水經生化處理、二次沉澱池處理之後的後續過濾，以及室內游泳池水的過濾。2、 一般介紹
鋼製重力式無閥過濾器由製造廠製造，以無毒塗料防腐。過濾水量為20m3/h至175m3/h的均整體運輸至現場，過濾水量為200m3/h至500m3/h的以及300m3/至750m3/h的，由製造廠在工廠予制並組焊成幾部分，運至現場後，有製造廠人員繼續焊接而成，經再次防腐後交付給施工單位接管，裝填濾料之後，便可投入試用和運行，大大縮短施工周期，工廠化生產，不受施工季節的影響。該過濾罐系列產品中的小規格，採用方形、平頂頂蓋，大規格採用圓形，拱頂頂蓋，衛生防護條件好，可以露天設定，與鋼筋混凝土濾池相比，自重小，可採用瀝青砂柔性基礎。無閥過濾器有兩大系列；一類是濾池方形，過濾水量有20m3/h至175m3/h；另一類濾池為圓形，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h至175m3/h的均整體運至現場，過濾水量為200m3/h至750m3/h的，製造廠商預製成幾部分運至現場拼裝而成，再經防腐後交付施工單位，裝填濾料後即可調試和運行。
3、 工藝介紹
採用小組裡排水系統，正向、重力式過濾，以自身清水區的水量，在虹吸水頭作用進行反衝洗。因此，無須像高速過濾器、中速過濾器、機械過濾器以及普通快濾池那樣必須設定反衝洗泵貨反衝洗水塔。該過濾罐內，採用較多跟數的沖清水管，並布置在各自所在面積圖形的形心軸之處。因此反衝洗水配水均勻，其濾後水再清水區採用跺腳集水槽收集，因此過濾罐就位後，對集水槽堰頂之水平程度適應能力強，因而可以均勻集水。過濾器的較大規格產品中，與國標圖的鋼筋混凝土重力式無閥濾池相比，增加了魅族三座式系列（即一座過濾器反衝洗時，由同一組的三座過濾罐供給反衝洗水量）期終水頭損失最大控制值也是國標圖的1.7m增加了1.5m和1.9m兩次檔次，為淨水廠設計的高程布置提供了方便選擇的產品。
4、工藝特點說明
在運行時，過濾—投入反衝洗—終止反衝洗—恢復下一周期的過濾，均自動進行。這種自動，屬於水力自動，是水力過程形成的自動，無須人員看管。因此，改過濾器的進水、出水、反衝洗水的供水、反衝洗廢水的排除都無須閥門控制，不需設定如同高速過濾器、中速過濾器、機械過濾器已經普通快濾池（均需設四個以上閥門），無需安裝需要精心維護的時間程式控制儀表或過程程式控制儀表。但在進水罐上應設定閥門，供初次投用時使用，均衡數座過濾罐的進水量；在同組旅館連通管上需配置閥門，供輪換檢修時停止進水用。5、工作原理

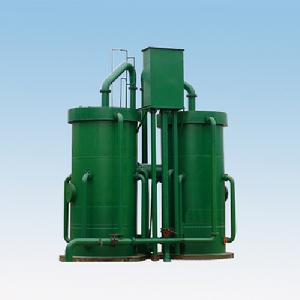

原水由進水管送入濾池，經過濾層自上而下地過濾，清水即從連通管注入村水箱內貯存，水箱充滿後，水通過出水管入清水池，濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管藉以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反衝洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。6、重力式無閥過濾器（圖）用途
1、 用於石油、化工、冶金、電力、煉油、輕工、紡織等工業循環冷卻水的旁濾處理。
2、 用於地表水淨化、地下水除鐵除錳。
3、 用於城市、鄉鎮自來水廠的過濾處理。
4、 用於軟化、除鹽處理的前處理。
5、 用於游泳池、噴泉水景的淨化處理。
6、 用於生產廢水去除懸浮物，有機污水經生化處理，二次沉澱池處理後續過濾等。
二 工藝設計數據介紹
1、平均濾速：8-10米/時；2、平均反衝洗強度：15升/ 米2·秒；
3、反衝洗歷時：5分鐘；
4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）；
5、反衝洗膨脹高度：700×40%外加100mm安全高；
6、濾料層高度：700mm承托層厚度270mm；
7、進水濁度：不大於15度，最大值不超過30度；
8、出水濁度：不大於3度。
9、關於進水的最大允許懸浮物含量或鐵、錳含量，濾後水的水質指標如何，則應由運行時控制，以適當的反衝洗周期去控制濾後水不超標。
三 濾料總類與配置
1、濾層分單層、雙層、三層。2、濾料種類：石英砂、燒岩顆粒、纖維球、無煙煤、橡膠粒（分粒徑大小不一一註明）
3、濾層高度：卵石承托層270mm 濾料層700mm
三 新型工藝
水力自動化曝氣控制系統重新最佳化，自動識別雜質沉積程度。採用高清晰透視窗可以隨時觀察罐體內部含污情況，虹吸部分採用分段液位指示，可以準確的預測出下一個反洗時間。並配置手動強迫反洗裝置，用戶根據實際情況適時操作，真正體現了智慧型化運行和人性化管理，達到完美無缺。創新採用無阻力配水系統，濾板間隔僅為2.5毫米。均勻分部、無沖洗死角、濾速高、反衝洗強度大、沖洗徹底乾淨。使濾料達到徹底“再生”。
最新工藝中，通過濾層的革新，自動化技術的改良，目前重力式過濾技術在保持工作周期不變的前提下，已將原高度6米，降至了2.9米，並採用新材質，從而使得老工藝煥發了新青春，並在各行業得到了廣泛套用，在國家提倡節能環保的今天，重力式無閥過濾機以它優良的節能優勢正在成為泳池、地下水處理、自來水廠等的新寵和方向。
四 製造、檢驗與驗收參考標準
1、化工部標準：《圓筒形鋼製焊接貯罐施工及驗收規範》（HGJ210-83）2、一機不標準《水處理設備製造技術條件》（JB2932-81）
