釋壓閥風包釋壓閥的用途:
釋壓閥 風包釋壓閥主要在地面或井下空氣壓縮機系統中套用,應該安裝在風包出口管路的正對氣流的方向上面,需要注意的是QHF風包釋壓閥的口徑一定不能小於出風管的直徑,同時保證釋放的壓力應該是空氣壓縮機最高工作壓力的一點二到一點四倍,這樣對QHF風包釋壓閥起到安全和保護的雙重作用。
釋壓閥風包釋壓閥適用條件:
各種規格的風包釋壓閥適用條件如下:表1
型號 | 適用工作壓力(MPa) | 適用環境溫度(℃) | 適用空壓機容量(m³/min) |
QHF-50 | 0.785(8kgf/c㎡) | -40~120 | 1.5 |
QHF-65 | 0.785(8kgf/c㎡) | -40~120 | 3 |
QHF-80 | 0.785(8kgf/c㎡) | -40~120 | 6 |
QHF-100 | 0.785(8kgf/c㎡) | -40~120 | 10 |
QHF-125 | 0.785(8kgf/c㎡) | -40~120 | 20 |
QHF-150 | 0.785(8kgf/c㎡) | -40~120 | 40 |
QHF-200 | 0.785(8kgf/c㎡) | -40~120 | 60 |
QHF-250 | 0.785(8kgf/c㎡) | -40~120 | 100 |
表2
型號 | 工作壓力(MPa) | 釋放壓力(Pa) | 重量(kg) | 氣缸內徑(mm) | 外形尺寸(mm) | 連線法蘭螺孔分布園直徑(mm) |
QHF-50 | 0.785(8kgf/c㎡) | 10.5±0.049 (10.5± 0.5kgf/c㎡) | 7 | 50 | Φ160×245 | 125 |
QHF-65 | 10 | 65 | Φ180×290 | 145 | ||
QHF-80 | 12 | 80 | Φ195×320 | 160 | ||
QHF-100 | 16 | 100 | φ215×364 | 180 | ||
QHF-125 | 21 | 125 | φ245×404 | 210 | ||
QHF-150 | 32 | 150 | φ280×454 | 240 | ||
QHF-200 | 46 | 200 | φ335×546 | 295 | ||
QHF-250 | 64 | 250 | φ390×613 | 350 |
釋壓閥風包釋壓閥的工作原理及結構特徵
把QHF風包釋壓閥安裝到吸風口與出風口的上面。當空氣壓力大於高壓風機預先設定的壓力值的時候,或者在高壓風機內壓力值波動幅度大小超過設定值時,QHF風包釋壓閥就會在半秒的時間內,瞬間全部打開,將超過的那部分壓力通過風流釋放出.這樣就能起到保護高壓風機的作用。如果高壓風機內的壓力降低到安全值內時,QHF風包釋壓閥門就會緩緩的關閉,這樣就不會引起再次的高壓風機壓力浮動。QHF風包釋壓閥體外表材料為塑膠,內部結構為鋼網, QHF風包釋壓閥調適值為0-300mbar,RV-02系列QHF風包釋壓閥的壓力調適值為0-600mbar.
本風包釋壓閥安裝在空氣壓縮機系統中風包出口管路正氣流方向上,當空壓機系統正常工作時,系統壓力≤0.785Mp(8kgf/cm2),在此壓力下,QHF風包釋壓閥正常工作。當風包因積炭著火或者由於莫種原因導致風包內其他爆炸時,系統內溫度、壓力瞬時升高,當壓力升至1.03±0.049Mp(10.5±0.5kgf/cm2)時,拉桿立即拉斷,QHF風包釋壓閥釋壓,風包及管道中的高溫、高壓氣體得以迅速釋放,從而起緩解爆炸衝擊波,避免產生事故的作用。釋壓閥風包釋壓閥採購注意事項:
1,首先必須詳細了解空壓機在每分鐘的產氣量,然後根據產氣量來確定風包釋壓閥的型號。 2,QHF風包釋壓閥的直徑一定要大於風包出風管路的的直徑。 3,QHF風包釋壓閥要經過壓力值調整和拉力試驗,必須大於風包壓力值的一點二倍。 4,一定要選購具有壓力容器生產許可證的單位生產的釋壓閥,質量最重要。煤礦在安裝QHF風包釋壓閥的同時必須按照《煤礦安全規程》的第三百七十八條以及第四百九十六條之規定,同時安裝配套的超溫保護裝置。
釋壓閥風包釋壓閥使用注意事項:

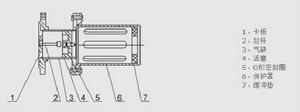

QHF風包釋壓閥由活塞組、氣缸、保護罩等組成。氣缸由左、右端法蘭及氣缸體組焊而成,為了增強耐磨性和防止生鏽,氣缸內外表面鍍硬鉻。活塞組由活塞、卡板、0形密封圈、拉桿等部分組成。活塞組可從氣缸左端裝入並通過卡板將活塞組固定在氣缸中,使之無法左右移動。保護罩由法蘭、簡體和擋蓋組焊而成。當釋壓閥釋壓時,保護罩可防止活塞飛出傷人,起安全保護作用。
釋壓閥風包釋壓閥的安裝以及調整:

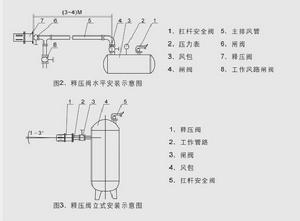

釋壓閥 風包釋壓閥安裝QHF風包釋壓閥安裝於空氣壓縮機系統中風包出口管路正對氣流向上,距風包出口為3-4米。QHF風包釋壓閥與風包間須安裝閘閥。空氣壓縮機風包水平放置安裝時及空氣壓縮機風包立式安裝如圖.
QHF風包釋壓閥釋壓方向不要正對行人,設備及易損物價,防止QHF風包釋壓閥釋時造成事故。QHF風包釋壓閥活塞組在汽缸中的鬆緊程度應適應,應不漏氣。活塞組的軸向拉力應符合表3規定:
規格 | 活塞組的軸向拉力(kgf) |
QHF-50 | ≤65 |
QHF-65 | ≤108 |
QHF-80 | ≤166 |
QHF-100 | ≤255 |
QHF-125 | ≤402 |
QHF-150 | ≤569 |
QHF-200 | ≤1020 |
QHF-250 | ≤1589 |
n QHF風包釋壓閥安裝時,O行密封圈塗上防腐油。釋壓閥風包釋壓閥調整:
n QHF風包釋壓閥安裝好以後,應檢查汽缸活塞、法蘭連線處、管道路等,不應有漏汽現象。
n QHF風包釋壓閥缸體和保護罩應同心,保護罩內孔不應有毛刺、飛邊、贓物等,以免影響風包釋壓閥正常工作。
n 保護罩上的六個廠圓排氣孔不應堵塞,以保持流通面積大於二倍活塞面積。
釋壓閥風包釋壓閥的使用和維護:
◆正常工作時,空氣壓縮機系統壓力不應超過0.785MPa(8kgf/cm2)
◆QHF風包釋壓閥正常工作時,每月檢查一次拉桿延細,鏽蝕的情況。
◆檢查O形密封圈的彈性及密封情況。每六個月更換一次拉桿。
◆經常檢查釋壓活塞、閥氣缸、法蘭連線處及管路,不應有漏氣現象,各緊固部分不應鬆動。
◆應固定期進行檢查、維護。如果遇到特殊的情況,比如釋壓明顯延細或者嚴重鏽蝕的時候必須及時更換新的釋壓閥。
