公司概況
上海礦用閥門有限公司是一家集礦用閥門研發、生產、加工、檢測、銷售及服務於一體的現代化企業。企業的研製、開發、設計專利技術方面均達到國際先進技術水平和國內領先水平。現主要有風包釋壓閥,礦用閘閥、礦用截止閥、礦用止回閥、礦用球閥、礦用蝶閥、礦用安全閥以及美標、日標球閥等60個品種、主要技術參數為:公稱壓力PN0.04~64.0Mpa,公稱通徑:DN50~ DN 2000,使用溫度:-125~1100℃, 主要材料有鑄鐵、鑄鋼、碳鋼、不鏽鋼、合金鋼及其他特殊材料,適用的介質有水、油品、蒸汽、煤氣及含硫氣體、強鹼、濃酸等腐蝕性介質。驅動方式有手動、氣動、電動、液動、齒輪傳動等。產品執行API、ASTM、MSS、ANSI、CE、JIS、ISO、GB、JB、HB等國際和國家標準。
上海礦用閥門有限公司產品廣泛用於石油、化工、礦山、天然氣、治金、電力等行業;並致力於開拓國際市場,產品遠銷歐美、中東、東南亞等二十多個國家和地區;產品以卓越的品質,理想的價位,齊全的品種和適時的交貨期以及滿意的售前、售中、售後服務贏得了廣大用戶的信賴。
上海礦用閥門有限公司始終以質量為本,一切為滿足用戶的經營理念,為廣大的用戶提供更優質的產品和更完善的售後服務,為閥門工業而努力奮鬥!公司的宗旨,“以信第一”、“質量第一”、“服務第一” 歡迎來電洽談。
主營產品

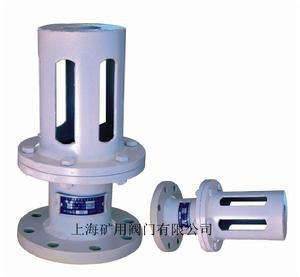

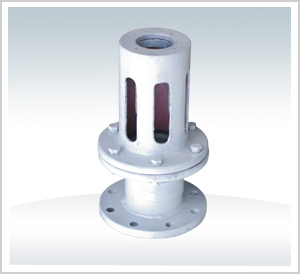

QHF風包釋壓閥系列主要型號:QHF-50釋壓閥、QHF-65釋壓閥、QHF-80釋壓閥、QHF-100釋壓閥、QHF -125釋壓閥、QHF-150釋壓閥、QHF-200釋壓閥、QHF-250釋壓閥八個常用系列。
QHF風包釋壓閥的用途QHF風包釋壓閥主要在地面或井下空氣壓縮機系統中套用,應該安裝在風包出口管路的正對氣流的方向上面,需要注意的是QHF風包釋壓閥的口徑一定不能小於出風管的直徑,同時保證釋放的壓力應該是空氣壓縮機最高工作壓力的一點二到一點四倍,這樣對QHF風包釋壓閥起到安全和保護的雙重作用。
QHF風包釋壓閥適用條件各種規格的風包釋壓閥適用條件如下:表1
型號 | 適用工作壓力(Pa) | 適用環境溫度(℃) | 適用空壓機容量(m³/min) |
QHF-50 | 0.785×105(8kgf/cm2) | -40~120 | 1.5 |
QHF-65 | 0.785×105(8kgf/cm2) | -40~120 | 3 |
QHF-80 | 0.785×105(8kgf/cm2) | -40~120 | 6 |
QHF-100 | 0.785×105(8kgf/cm2) | -40~120 | 10 |
QHF-125 | 0.785×105(8kgf/cm2) | -40~120 | 20 |
QHF-150 | 0.785×105(8kgf/cm2) | -40~120 | 40 |
QHF-200 | 0.785×105(8kgf/cm2) | -40~120 | 60 |
QHF-250 | 0.785×105(8kgf/cm2) | -40~120 | 100 |
各種規格的風包釋壓閥規格與性能如下:表2
型號 | 工作壓力(Pa) | 釋放壓力(Pa) | 重量(kg) | 氣缸內徑(mm) | 外形尺寸(mm) | 連線法蘭螺孔分布園直徑(mm) |
QHF-50 | 0.85(8kgf/cm2) | 10.5±0.049 (10.5± 0.5kgf/cm2) | 7 | 50 | Φ160×245 | 125 |
QHF-65 | 10 | 65 | Φ180×290 | 145 | ||
QHF-80 | 12 | 80 | Φ195×320 | 160 | ||
QHF-100 | 16 | 100 | φ215×364 | 180 | ||
QHF-125 | 21 | 125 | φ245×404 | 210 | ||
QHF-150 | 32 | 150 | φ280×454 | 240 | ||
QHF-200 | 46 | 200 | φ335×546 | 295 | ||
QHF-250 | 64 | 250 | φ390×613 | 350 |

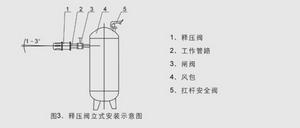

QHF風包釋壓閥安裝於空氣壓縮機系統中風包出口管路正對氣流向上,距風包出口為3-4米。QHF風包釋壓閥與風包間須安裝閘閥。
空氣壓縮機風包水平放置安裝時如圖1.
QHF風包釋壓閥釋壓方向不要正對行人,設備及易損物價,防止QHF風包釋壓閥釋時造成事故。
QHF風包釋壓閥活塞組在汽缸中的鬆緊程度應適應,應不漏氣。活塞組的軸向拉力應符合表3規定:
規格 | 活塞組的軸向拉力(kgf) |
QHF-50 | ≤65 |
QHF-65 | ≤108 |
QHF-80 | ≤166 |
QHF-100 | ≤255 |
QHF-125 | ≤402 |
QHF-150 | ≤569 |
QHF-200 | ≤1020 |
QHF-250 | ≤1589 |
QHF風包釋壓閥安裝前檢查拉桿,不應有腐蝕,變形現象。
QHF風包釋壓閥安裝時,O行密封圈塗上防腐油。QHF風包釋壓閥調整
QHF風包釋壓閥安裝好以後,應檢查汽缸活塞、法蘭連線處、管道路等,不應有漏汽現象。
QHF風包釋壓閥缸體和保護罩應同心,保護罩內孔不應有毛刺、飛邊、贓物等,以免影響風包釋壓閥正常工作。
保護罩上的六個廠圓排氣孔不應堵塞,以保持流通面積大於二倍活塞面積。
◆正常工作時,空氣壓縮機系統壓力不應超過7.84×105Pa(8kgf/cm2)
◆QHF風包釋壓閥正常工作時,每月檢查一次拉桿延細,鏽蝕的情況。
◆檢查O形密封圈的彈性及密封情況。原則上每六個月更換一次拉桿。
◆經常檢查釋壓活塞、閥氣缸、法蘭連線處及管路,不應有漏氣現象,各緊固部分不應鬆動。
◆應固定專人定期進行檢查、維護。如果遇到特殊的情況,比如釋壓明顯延細或者嚴重鏽蝕的時候必須及時更換新的釋壓閥。上海礦用閥門有限公司是一家專業生產QHF風包釋壓閥的大型公司。生產的風包釋壓閥質量好,市場占有率高,客戶反應良好,是工礦企業選購釋壓閥,風包釋壓閥的理想選擇.
