醫用內窺鏡攝像機

醫用內窺鏡攝像機的發展歷程

1、硬式內鏡階段(1806--1932):硬式內鏡階段由德國人Philipp Bozzini首創,由一花瓶狀光源、蠟燭和一系列鏡片組成,主要用於膀胱和尿道檢查。1895年Rosenhein研製的硬式內鏡由3根管子呈同心圓狀設定。1911年Elsner對Rosenhein式胃窺鏡作了改進,但透鏡髒污後便無法觀察成為主要缺陷,儘管如此,Elsner式胃鏡1932年以前仍處於統帥地位。
2、 半屈式內鏡階段(1932—1957):Schindler從1928年於優秀的器械操作師Georg Wolf合作研製胃鏡,最終在1932年獲得成功,定名為Wolf-Schinder式胃鏡。之後,許多人對其進行為行了改造,使之功能更為齊全,更為實用。 3、 光導纖維內鏡階段(1957年至今): 1954年,英國的Hopkins和Kapany發明了光導纖維技術。1957年,Hirschowitz及助手在美國胃鏡學會上展示了自行研製的光導纖維內鏡。60年代處,日本Olympas採用外部冷光源,使光亮度大增,視野進一步擴大。近10年隨著附屬裝置的不斷改進,使纖維內鏡不但可用於診斷,且可用於手術治療。
4、電子內鏡時代(1983年以後): 1983年Welch Allyn公司研製成功了電子攝像式內鏡。該鏡前端裝有高敏感度微型攝象機,將所記錄下的圖像以電訊號方式傳至電視信息處理系統,然後把信號轉變成為電視顯像機上可看到的圖像。

醫用內窺鏡攝像機的組成

主要由三大部分組成:
1.物鏡 (內窺鏡:硬管鏡和軟管鏡)
2.電耦合器CCD
3.醫用監視器
4.冷光源及控制主機
另外可以加配電腦及採集卡,實現圖像採集及存儲功能

物鏡

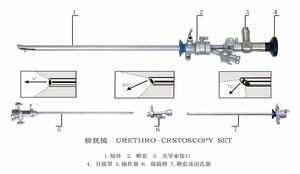

指的就是內窺鏡,這裡主要拿硬管鏡和軟管鏡來講述。硬管鏡如下圖

硬管鏡範疇之內的膀胱鏡硬管鏡范疇之內的膀胱鏡
電耦合器

是內窺鏡攝像機的成像系統。俗稱:CCD
值得一提的是CCD攝像機的清晰度取決於CCD原件的好壞和整個電路系統對圖像的處理還原能力,有很多廠家用了SONY的CCD元件就打出了SONY攝像機的噱頭

醫用監視器器

分為CRT醫療顯示器、LCD醫療顯示器。如今大多使用LCD醫用顯示器,MOYOSUN魔言、台灣奇菱CHILIN、等知名品牌。

內窺鏡攝像機成像顯示系統

如下圖

內窺鏡攝像機成像顯示系統內窺鏡攝像機成像顯示系統

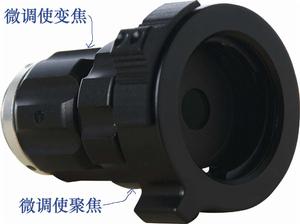

特別提到在連線硬管鏡或軟管鏡時需要使用的光學接口,有標準C型防水變焦光學接口、標準C型防水硬直通光學幾口等等。如圖
標準C型變焦防水光學接口標準C型變焦防水光學接口
