簡介：
避免被測介質直接與變送器隔離膜片接觸提供了一種可靠的測量方法，由於隔離膜片大面積接觸介質，所以適用於密閉場合；尤其是粘稠或漿狀介質和強腐蝕性液體，或富含顆粒類介質的測量。不易堵塞，便於清洗。有平法蘭和插入法蘭供選擇，對於一般粘性的介質用平法蘭壓力變送器，對粘性大、易沉澱和懸浮的介質要用插入法蘭壓力變送器，法蘭有3英寸或4英寸，規格有150lb和300lb的法蘭，也可根據用戶要求特殊企業可以定製法蘭。
特點:

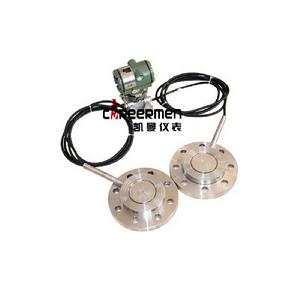

KMSTCC，KMSTYC型遠傳法蘭壓力變送器，差壓變送器，為避免被測介質直接與變送器的隔膜離片接觸提供了一種可靠的測量方法。模擬型，零點、量程遷移通過電位器調節,可選配M2和M3現場表頭，法蘭尺寸和毛細管長度可選。
適用於下列工況：
1、需要將高溫介質與變送器隔離。
2、測量介質對變送器敏感元件有腐蝕作用。
3、懸浮液體或高粘度介質。
4、被測介質由於環境或流程溫度變化而固化或結晶。
5、更換被測介質需要嚴格淨化測量頭。
6、測量頭必須保持清潔衛生。
7、密封壓力容器液位測量。
技術指標
輸出信號：4～20MA.DC 二線制（模擬）
二線制 4～20mA 直流信號上疊加數位訊號，由用戶選擇線性或開方輸出。（智慧型）
供電電源：12～45V.DC(詳見負載特性圖)
負載特性：
量 程 比：10：1 或 100 比 1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的?.1%，?.2（標配精度為?.2%，若選擇其他精度請在訂貨選型
時註明。）
阻 尼：通常可在 0.1～16 秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2 秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
-29～75℃（數字/智慧型放大器）
-29～65℃（帶顯示表頭）
本安型 Exia II CT5
靜壓影響：DP 類零位誤差：對於 14MPa,
工作原理
工作時，高、低壓側的隔離膜片上和灌充液將過程壓力傳遞給中心的灌充液, 中心的灌充液將壓力傳遞到δ—室感測器中 心的感測膜片上。感測膜片是一個張緊的彈性元件，其位移隨所受差壓而變化（對於GP表壓變送器，大氣壓力如同施加在感測膜片的低壓側一樣）。AP絕壓變送 器，低壓側始終保持一個參考壓力。感測膜片的最大位移量為0.004英寸（0.10毫米）。其位移量與壓力成正比。測量膜片的兩電容固定極板的被放大電路 線性地轉換成4～20mA DC的二線制電流、電壓或數字HART（高速可定址遠程傳送器數據公路）輸出信號。
定貨須知
1）變送器型號可根據選型規格表按需要確定。
2）選型規格表中的數字、符號必須填寫清楚、準確無誤。
3）如有正負遷移，必須註明遷移量數值。
4）差壓變送器如需配三閥組，需另行註明。
5）選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6）如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
7）接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。
8）無特殊註明，出廠時灌充液為矽油
主要特點
·測量對象：開口或密封容器的液位。
·液位測量精度0.25%。
·測量範圍：6kPa~2000kPa。
·3-，4-英寸平膜片式或伸出式膜片。
·多種灌充液選擇，可滿足各種套用要求。
·阻尼可調。
·接液位材料：不鏽鋼、哈氏合金C-276和鉭
供電電源：
24VDC
輸出信號：
4～20mADC或1～5VDC
精度等級：
0.5級
