過零投切

過零投切

粉色的風範

說明

過零投切是指電壓過零投入和電流過零切除。

定義

電壓過零投入:在電源電壓與電容器電壓相等的瞬間將電容器接入系統,這樣就不會產生涌流。

電流過零切除:電容器的電壓與電流有90度的相位差,因此在某相電壓的峰值時刻(某相電流為零)斷開,就可以實現電容器電流過零切除。從而實現開關接點的無電弧分斷。

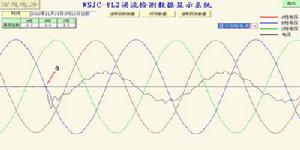

電壓過零投入電流捕捉圖:

當B相電壓正處於零點時閉合,涌流小。 當B相電壓正處於零點時閉合,涌流小。

電流過零切除捕捉圖:

B相電壓處於峰值,電流為零,觸點斷開。 B相電壓處於峰值,電流為零,觸點斷開。

過零投切的好處: 無過電壓、無火花、無干擾

複合開關的基本工作原理是將可控矽開關與磁保持繼電器並接,實現電壓過零導通和電流過零切斷,使複合開關在接通和斷開的瞬間具有可控矽開關的優點,而在正常接通期間又具有接觸器開關無功耗的優點。其實現方法是:投入時是在電壓過零瞬間可控矽先過零觸發,穩定後再將磁保持繼電器吸合導通;而切出時是先將磁保持繼電器斷開,可控矽延時過零斷開,從而實現電流過零切除。
