名詞解釋
連續砂濾器（英文：Continuous Sand Filter)又稱為外循環連續砂濾器(Outside Loop Continuous Sand Filter)

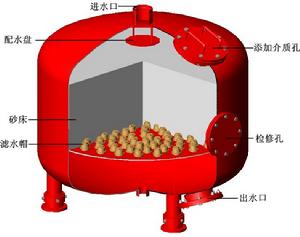

AIGER砂濾器剖面圖
AIGER砂濾器連續砂濾器的工作原理
連續砂濾器的工作原理是過濾和反洗兩步同時進行的過程。當原水流過進水口後穿過布水器，經過濾床向上流動，上升過程中污物被濾料截獲，過濾後的清水由過濾器頂部的溢流堰收集排出。同時壓縮空氣由伸入到提砂管口的壓縮進氣管管咀噴出，帶動過濾器底部的髒砂及部分水上升至提砂管上連線埠，落入洗砂槽內，在過濾出水與反衝洗出水水位差的作用下，下落的髒砂與上升的清水進行自動清洗，提砂管提升上來的氣提水與洗砂槽內的反沖洗水一起流入反衝洗出水槽再由反衝洗出水管排走，在重力作用下洗淨後的濾料經布砂器循環回到濾層。過濾與反衝洗同時進行，連續過濾。
連續砂濾器技術的優勢
無需大功率、大流量、大揚程的反衝洗水泵對髒砂濾層進行反衝洗；
無需停機即可實現過濾工序的連續；
藥劑用量相對省、處理成本低；
無活動部件、設備維護工作量小；
操作極為簡便，無需開啟反衝洗水泵及相應管閥；
自動化程度高；
無需反衝洗貯水池，土建工程量小，投資省。
連續砂濾器的性能比較
| 型式 比較 | 普通快濾 | 傳統壓力式 | 連續過濾 |
| 過濾方式 | 下流式過濾 | 下流式過濾 | 上流式過濾 |
| 動力消耗 | 反衝洗水泵壓力較大 | 進水及反衝洗時需較大動力 | 使用空氣進行洗砂，動力消耗小 |
| 過濾效果 | 濾床阻力及反衝後出水波動 | 濾床反衝洗後出水水質不穩定 | 維持濾床一定的壓力降，出水水質穩定 |
| 連續性 | 不連續 | 不連續 | 連續 |
| 濾床使用周期 | 一年後需補充 | 一年後需全部更換 | 不需更換，少量補充 |
| 反衝洗水比率 | 5～10% | 5～10% | 5～10% |
| 維護成本 | 低 | 高 | 低 |
| 適用水質 | 生活污水、礦井水、廢水 | 生活污水、礦井水、廢水 | 生活污水、造紙廢水、工業污水 |
| 占地面積 | 大 | 小 | 小 |
| 集約化程度 | 低 | 中 | 高（絮凝反應、過濾、清洗） |
連續砂濾的規格
設計水處理規模：120~2400m/d·個，設計小時流量為5~100 m/h·個。安全係數：1.3
| 型號 | 直徑Φ(mm) | 安裝高度H (mm) | 過濾面積S (m) | 進水管DN1(mm) | 出水管DN2(mm) | 排污管 DN2(mm) | 處理能力 (m/h) | 配套風量 （m/min） |
| CSF-5 | 700 | 3000 | 0.6 | 32 | 50 | 20 | 4～6 | 0.03 |
| CSF-10 | 1300 | 4750 | 1.33 | 50 | 65 | 32 | 8～12 | 0.05 |
| CSF-15 | 1500 | 5000 | 1.78 | 65 | 80 | 32 | 13～17 | 0.07 |
| CSF-20 | 1700 | 5300 | 2.27 | 80 | 100 | 40 | 18～22 | 0.10 |
| CSF-30 | 2000 | 5800 | 3.14 | 100 | 125 | 50 | 28～32 | 0.13 |
| CSF-50 | 2700 | 6500 | 5.72 | 125 | 150 | 65 | 46～57 | 0.19 |
| CSF-100 | 3500 | 7500 | 9.62 | 150 | 200 | 80 | 95～105 | 0.35 |
連續反洗砂濾機的套用範圍
1、煤礦污水深度處理
2、市政污水廠深度處理
3、傳統過濾器系統的升級改造
4、各種冷卻水回用
5、造紙行業用水
6、中水回用
7、 電鍍廠污水深度處理
8、 膜預處理系統
9、 地表水深度處理
10、可飲用水深度處理
11、油田港口含油廢水深度處理
12、雨水調節
