透光儀
透光儀全名為透光率儀主要是測試光的透過率,儀器的套用範圍:汽車製造與檢測、玻璃製品、航空航天等待業的現場測量。眼鏡、太陽鏡、防曬保護膜的透光率測量,塑膠製品的透光率測量,透明或半透明材料透光率測量。現在使用有色玻璃作為汽車的擋風玻璃已經成為一種時尚,汽車玻璃都貼上了防曬膜,使用DRTG-81攜帶型透光儀可以簡單直觀的測試出有色玻璃的可見光透光率,DRTG-81有測量誤差小、可靠性高、穩定性好、操作簡便等特點,是控制和保證產品質量必不可少的檢測儀器,廣泛地套用在透明或半透明材料製造業、商檢等檢測領域。
透光率儀根據測量原理有以下三種一、可見光透光率儀
適用於可見光全波長大範圍,,一般對透明或半透明材料測量,此種方法測量精度高。
二、紫外線透光率儀。
適用於要擋紫外線的產品,太陽鏡等,套用小,標準不一
三、霧度透光率。
霧度國際上叫法,以漫射的光通量與透過材料的光通量之比的百分率表示,國內比較少人用

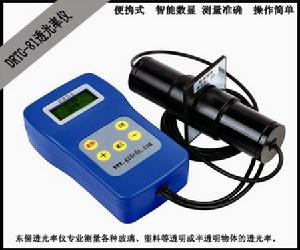

例如:DRTG-81可見光透光率儀
儀器由東儒電子公司生產,主要用於測量各種玻璃和透明或半透明材料的可見光透射率
探頭套銅探頭
光源 LED光源
套用範圍汽車製造、航空航天、玻璃製品等行業
測量範圍 0~100%
量顯示%光束透射
被測物厚度 ≤15mm
測量精度小於±2%
靈敏度 0.1%
電源兩節5號電池
環境溫度0℃~40℃
相對濕度不超過85%
功能平均值、最大值、最小值、測量次數
儀器保修一年,長期負責維修,提供使用和維護指導。
儀器工作原理
一束平行光束入射某介質(如透明塑膠)時,由於物質光學性質的不均勻性;表面缺陷,內部組織的不均勻,氣泡和雜質存在等,光束就會改變方向(擴散和偏折),產生的部分雜亂無章光線稱散射光。
國際上規定用透過試樣而偏離入射光方向的散射光通量與透射光通量之比用百分數來表示,這就是所謂霧度。霧度大的試樣給人的感覺將更加模糊。
光線在透過試樣時還會產生損失,即穿過試樣的透射光通量永遠小於照射到試樣上的入射光通量。兩者之比,用百分數表示,國際上定義為透光率。
引起透光率下降的原因是試樣兩個表面對光線的反射和試樣對入射光線的全波長或部分波長的光能量吸收等。
在測試樣品的霧度和透光率過程中,必須計量入射光通量(T1),透射光通量(T2)、儀器散射光通量(T3),試樣的散射光通量(T4)。
數據處理按“DRTG-81試驗方法,本機透光率計算方法如下:
透光率:Tt= T2/ T1×100% 其中T1為100
