名詞解釋

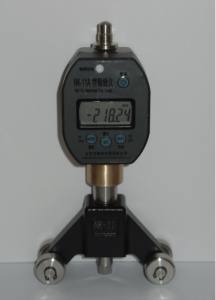

NK-11A 輥縫儀（北京浩雅特） 輥縫儀（英文：Roll Gap Instrument），又稱輥縫測量儀（英文：Roll Gap Measuring Instrument）它是一種用於測量球面、圓弧面與平面（或球面）之間距離的專用儀器。它解析度高、測量準確、數據穩定，適用於各種規格傳送機構的調試。輥縫儀廣泛用於冶金連鑄設備輥道調試，機械加工、機車車輛維修、化工管線施工、船舶修造行業。
工作原理
它是利用測量觸頭上的高精度位移感測器進行準確定位，然後進行自適應算法得出輥縫間距。並顯示在電子數顯上。正常使用前，先大概估計出輥縫間距離，然後選擇對應範圍內的測量桿。測量桿安裝完畢後，然後把測量桿觸點放在對應的帶測量輥道上，輕輕放置即可準確測量出結果。
設備分類
按照操作方式不同：ZYT輥縫儀分為手持式輥縫測量儀（NK-11）和高精度智慧型型輥縫測量儀(NK-12)。
技術參數
動態範圍：0-13.7mm
總量程： 160-320mm
根據測量長度不同提供A桿、B桿、C桿三種
其中：採用A桿時的測量範圍：208-220mm
採用B桿時的測量範圍：228-240mm
採用C桿時的測量範圍：248-260mm
量程分檔粗調範圍：
A桿：190(20mm~-20mm)
B桿：210(20mm~-20mm)
C桿：230(20mm~-20mm)
測量方向：任意
測量策動力：<1.5N
解析度：0.01mm
準確度：0.01mm
電池壽命：採用日產SR44型酸化銀紐扣電池，可連續使用500小時。
使用溫度：0~400C
保存環境：-10~600C，無塵、無腐蝕性氣體
使用全重（採用B桿）：約500g

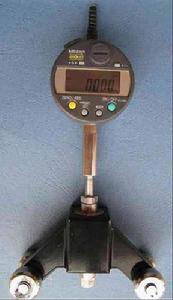

設備組成
1.上下觸頭
2.測桿
3.觸控螢幕
4.法嚮導輪
使用方法
以選用B桿為例
1．安裝測桿：
由包裝箱中取出法向基座和測桿B。將測桿B旋入方向基座頂部的下測桿螺孔中，深度為螺紋的一半，螺母暫不鎖緊。再將數顯表旋入測試桿B頂部的細紋螺孔中，自然旋緊，不要用力過大，以免損壞螺紋。
用300mm遊標卡尺粗測數顯表上觸頭至法向基座下觸頭長度約為241~242mm（以241.000mm為例）。
2．首次使用時數顯表的設定（以241.000mm為例）
首次使用及每次更換完電池時，均要對檢測儀的數顯表進行數字預置。將SR44紐扣電池正極向上放入數顯表，蓋好電池蓋。按下數顯表的電源開關（on），此時數顯表開始工作。
將300mm的遊標卡尺精確度調至241.000mm，並旋緊遊標卡尺上部的固定螺絲，再將輥縫儀上下觸頭放入遊標卡尺的下測爪間，保持與尺桿平行。這時輥縫儀上下觸頭間已受到壓力，進入測量範圍。
接下來進行以下設定：
（1）設定英制或公制
按[in/mm]，顯示當前計量單位，繼續按壓變換。由於採用的是公制測量，所以這裡設定為公制，右下角顯示為“mm”.
（2）設定預設值（注意：“按”時間為0.5秒以下，“按住”時間為2秒以上）
輥縫儀默認狀態為相對測量狀態，顯示屏右下方顯示REL。
a.長按[ABS]鍵，顯示屏下方顯示SET，顯示屏的第一位數字閃動。
b.短按開關/清零鍵（ON/0），此數字可依次由0-9改變。
c.選擇合適的數字後，短按絕對值測量鍵（ABS），可進入下一位數字的設定。
d.重複步驟b，c。
e.設定完成後，長按絕對值測量鍵（ABS），顯示屏下方顯示ABS，數字不再閃動。完成預設。
f.注意：此型號輥縫儀顯示有效數字為5位，最大預設值為99.999，若使用過程中測量值大於99.999應取測量值的最後5位有效數字進行預設。例如241.000mm預設值為41.000mm。
3．日常使用方法
日常使用時，若不改變測量對象，則不需要修改本說明書2的設定。
使用方法：短按開關/清零鍵（ON/0）開機，顯示0.000mm，短按絕對值測量鍵（ABS），顯示屏顯示值為預設值，顯示屏下方顯示ABS，即可使用。使用完畢後，長按開關/清零鍵（ON/0）關機。
注意：更換電池後，預置狀態將丟失，還將重新設定。
