SMT 零件
SMT 所涉及的零件種類繁多，樣式各異，有許多已經形成了業界通用的標準，這主要是一些晶片電容電阻等等；有許多仍在經歷著不斷的變化，尤其是 IC 類零件，其封裝形式的變化層出不窮，令人目不暇接，傳統的引腳封裝正在經受著新一代封裝形式（BGA、Flip chip等等）的衝擊，在本章里將分標準零件與 IC 類零件詳細闡述。
一、標準零件
標準零件是在 SMT 發展過程中逐步形成的，主要是針對用量比較大的零件，本節只講述常見的標準零件。目前主要有以下幾種：電阻(R)、排阻(RA 或 RN)、電感(L)、陶瓷電容(C)、排容(CP)、鉭質電容(C)、二極體(D)、電晶體(Q)【括弧內為 PCB（印刷電路板）上之零件代碼】，在 PCB 上可根據代碼來判定其零件類型，一般說來，零件代碼與實際裝著的零件是相對應的。
1、零件規格:
(1)零件規格即零件的外形尺寸，SMT發展至今，業界為方便作業，已經形成了一個標準零件系列，各家零件供貨商皆是按這一標準製造。
標準零件之尺寸規格有英制與公制兩種表示方法，如下表：
英制表示法:
1206 0805 0603 0402
公制制表示法 :
3216 2125 1608 1005
含義：
L:0.12inch(32mm)W:0.06inch(16mm)
L:0.08inch(20mm)W:0.05inch(12.5mm)
L:0.06inch(16mm)W:0.03inch(8mm)
L:0.04inch(10mm)W:0.02inch(5mm)
註：a、L（Length）：長度， W（Width）：寬度， inch：英寸；
b、1 inch = 25.4 mm。
(2)在(1)中未提及零件的厚度，在這一點上因零件不同而有所差異，在生產時應以實際量測為準。
(3)以上所講的主要是針對電子產品中用量最大的電阻（排阻）和電容（排容），其它如電感、二極體、電晶體等等因用量較小，且形狀也多種多樣，在此不作討論。
(4)SMT 發展至今，隨著電子產品集成度的不斷提高，標準零件逐步向微型化發展，如今最小的標準零件已經到了0201。
二、IC 類零件
IC 為 integrated circuit(積體電路塊)之英文縮寫，業界一般以 IC 的封裝形式來劃分其類型，傳統 IC 有 SOP、SOJ、QFP、PLCC 等等，現在比較新型的 IC 有 BGA、CSP、FLIP CHIP 等等，這些零件類型因其 PIN (零件腳)的多寡大小以及 PIN 與 PIN 之間的間距不一樣，而呈現出各種各樣的形狀，在本節我們將講述每種 IC 的外形及常用稱謂等。
1、基本 IC 類型(1)、SOP(Small outline Package):零件兩面有腳，腳向外張開（一般稱為鷗翼型引腳）.
(2)、SOJ(Small outline J-lead Package):零件兩面有腳，腳向零件底部彎曲（J 型引腳）。
(3)、QFP(Quad Flat Package):零件四邊有腳，零件腳向外張開。
(4)、PLCC(Plastic Leadless Chip Carrier):零件四邊有腳，零件腳向零件底部彎曲。
(5)、BGA(Ball Grid Array):零件表面無腳，其腳成球狀矩陣排列於零件底部。
(6)、CSP（CHIP SCAL PACKAGE）：零件尺寸包裝。
在業界對 IC 的稱呼一般採用“類型+PIN 腳數”的格式，如：SOP14PIN、SOP16PIN、SOJ20PIN、QFP100PIN、PLCC44PIN 等等。
三、零件極性識別
在 SMT 零件中，可分為有極性零件與無極性零件兩大類。
無極性零件：電阻、電容、排阻、排容、電感
有極性零件：二極體、鉭質電容、IC
其中，無極性零件在生產中不需進行極性的識別，在此不贅述；但有極性零件之極性對產品
有致命的影響，故下面將對有極性零件進行詳盡的描述。
1、二極體(D)：在實際生產中二極體又有很多種類別和形態，常見的有 Glass tube diode 、
Green LED、Cylinder Diode 等幾種。
(1)、Glass tube diode：紅色玻璃管一端為正極(黑色一端為負極)
(2)、Green LED：一般在零件表面用一黑點或在零件背面用一正三角形作記號，零件表面黑
點一端為正極(有黑色一端為負極)；若在背面作標示，則正三角形所指方向為負極。
(3)、Cylinder Diode： 有白色橫線一端為負極.
2、鉭質電容:零件表面標有白色橫線一端為正極。
3、IC：
IC 類零件一般是在零件面的一個角標註一個向下凹的小圓點，或在一端標示一小缺口來表示
其極性。
4、上面說明了常見零件之極性標示，但在生產過程中，正確的極性指的是零件之極性與 PCB
上標識之極性一致，一般在 PCB 上
裝著 IC 的位置都有很明確的極性標示，IC 零件之極性標示與 PCB 上相應標示吻合即可。
四、零件值換算
這裡主要指電阻值與電容值換算，因為在 SMT 上所用的電阻電容都是尺寸非常小的零
件，表示其電阻值或電容值的時候不可能用常用的描述辦法表述。如今在業界的標準是電容
不標示電容值，而以顏色來區分不同容值的電容，電阻則是把代碼標示在零件本體上，即用
少量的數字元或英文字母來表示電阻值，於是在代碼與實際電阻值之間，人們制定了一定的
換算規則，下面便詳細講述有關細則。
(1)、電阻單位為歐姆,符號為”Ω ”.
(2)、單位換算:1MΩ = 1000KΩ =1000000Ω
(3)、電阻又分為一般電阻與精密電阻兩類，其主要區別為零件誤差值及零件表面之表示碼位元數不同。
一般電阻: 誤差值為±5%；其表示碼為三碼 例:103
精密電阻: 誤差值為±1%；其表示碼為四碼 例:1002
(4)、換算規則如下:
一般電阻：數值(AB)×10 n = 電阻值±誤差值(5%)；
精密電阻：數值(ABC)×10 n =電阻值±誤差值(1%)。
例:103=10×10 3 =10kΩ ±5%； 1003=100×10 3 =100kΩ ±1%
(5)、阻值換算的特殊狀況：
a、當 n=8 或 9 時,10 的次方數分別為-2 或-1。
b、當代碼中含字母“R”時，此“R”相當於小數點“.”。
例:4R3=4.3Ω ±5%； 69R9=69.9Ω ±1%
(6)、精密電阻除符合以上之換算規則外，另有其它代碼表示方法，而又因製造廠商的不同，其代碼也不一樣，對於這種電阻的換算，應根據廠商提供之代碼對照表進行核對換算。
在這裡主要講解電容常用單位之間的換算，因為電子行業中電容的單位一般都比較小，同一種電容有時因供貨商不一樣而表示的方法也不一樣，生產時要能夠快速在各種單位之間轉換。
(1)、電容基本單位
F、MF、μF、 NF、PF
(2)、常用單位
常用的單位有μ F、NF、PF，在實際生產中要對這三個單位相互間的轉換非常熟練。
五、幾種封裝圖

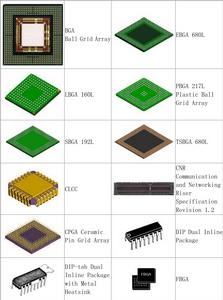

封裝形式1

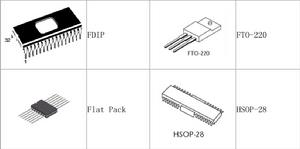

封裝形式2

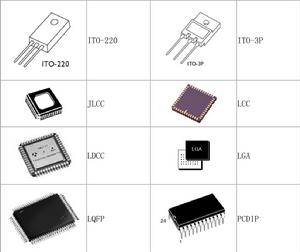

封裝形式3

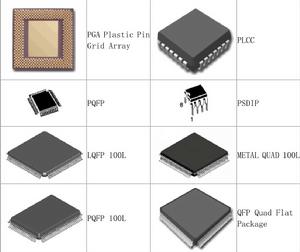

封裝形式4

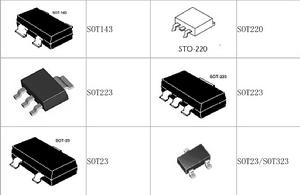

封裝形式5

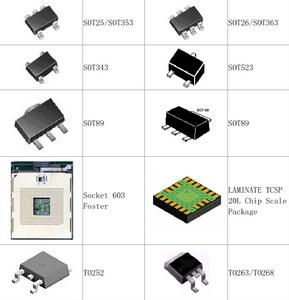

封裝形式6六、國內貼片電阻的命名方法
1、5%精度的命名：RS-05K102JT
2、1%精度的命名：RS-05K1002FT
R－表示電阻
S－表示功率 0402 是 1/16W、0603 是 1/10W、0805 是 1/8W、1206 是 1/4W、1210 是 1/3W、
1812 是 1/2W、2010 是 3/4W、2512 是 1W。
05－表示尺寸(英寸)：02 表示 0402、03 表示 0603、05 表示 0805、06 表示 1206、
1210 表示 1210、1812 表示 1812、10 表示 1210、12 表示 2512。
K－表示溫度係數為 100PPM。
102－5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω =1KΩ 。1002 是 1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω ，1002=10000Ω =10KΩ 。
J－表示精度為 5%、F－表示精度為 1%。
T－表示編帶包裝
