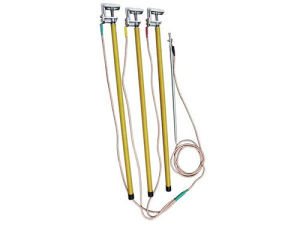

1．變電型接地線概述：
變電線路型接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。
接地線接地線
（1）按照電壓等級可分為：
10KV接地線，35高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線
（2）按照組成形式可分為：
雙簧卡口式接地線，圓口螺旋式接地線（猴頭式接地線）
a）雙簧卡口式接地線
產品規格：JDX-WS-10KV35KV110KV220KV500KV
產品類型：雙簧卡口式接地線
使用範圍：變電線路，戶外線路
接電夾型式：雙簧卡口式接電夾
b)圓口螺旋式接地線（猴頭式接地線）
產品規格：JDX-WL-10KV35KV110KV220KV500KV
產品類型：圓口螺旋式接地線（猴頭式接地線）
使用範圍：變電線路，戶外線路
接電夾型式：圓口螺旋式接電夾
2．變電線路型接地線作用：
用於線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。
3．變電型接地線使用方式：
1、分相式
“接地線” 每套三組，每組由導線端線卡、短路線和接地端線卡連線成一體。使用時分組進行操作。按規程規定先驗電，確認已停電後，首先將接地端線卡，緊固在接地極上，然後按停電線路電壓等級，選定操作棒，將導線端線卡掛在導線上。工作完畢，應先拆除導線端線卡，後拆除接地端線卡。
2、組合式
“接地線”由於電壓等級不同，線卡組合形式及數量、導線長短也不相同，一般由三隻導線端線卡，短路線、接地線及一隻接地端線卡組成一份“接地線”。使用時按規程規定先驗電，確認已停電後，將接地端線卡緊固在接地極上，然後按不同電壓等級使用相應的操作棒將導線端線卡分別掛在導線上。（操作棒有固定式和摺疊式）拆除時應先拆除導線端線卡，後拆除地線端線卡。
3、經受短路電流後，接地線應做報廢處理。
4．變電線路型接地線製作工藝：
導線夾、接地夾是採用優質鋁合金壓鑄成形；操作棒採用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線採用多股優質軟銅線絞合而成，並外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。
