變壓管套管

變壓管套管

變壓器套管是將變壓器內部高、低壓引線引到油箱外部的絕緣套管,不但作為引線對地絕緣,而且擔負著固定引線的作用,變壓器套管是變壓器載流元件之一,在變壓器運行中,長期通過負載電流,當變壓器外部發生短路時通過短路電流。

產生背景

隨著我國電力工業的發展,供電量逐年上升,電力變壓器也逐漸向高電壓、大容量方向發展。同時,由於製造技術的提高,變壓器產品各部位絕緣距離逐漸減小,這樣,作為變壓器配套產品的電容套管 ,對其外觀尺寸就有了較嚴格的要求。

為適應市場需求,趕超國內外先進水平,我公司也對現有產品進行了改型設計。經改型後的產品,在保證產品性能,保持裝配尺寸及浸油長度不變的情況下,且具有外型美觀、尺寸小、重量輕等特點。

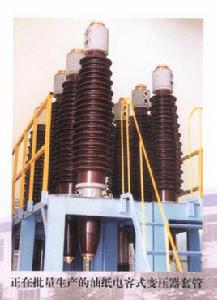

變壓管套管 變壓管套管

結構:套管採用油紙電容芯子做主絕緣、穿纜式載流方式以及採用多組壓力彈簧產生的軸向壓緊力來套管實現的整體連線和主密封。252KV的套管在瓷件與連線套管連線處還輔心卡裝結構以增強該部位的連線密封強度,套管的油枕、連線套筒均選用鑄造鋁合金,以減少磁滯和渦流損耗,降低發熱及溫升。連線套筒上設有測量tan、C的抽頭裝置及抽取套管內部油樣的取油閥、釋放變壓器油箱頂部空氣的放氣塞。

套管的外絕緣改過去的錐形瓷件為直瓷件,傘形厚度變薄,使得產品外形美觀。傘形仍可用大小傘,以滿足各種污穢和絕緣等級和絕緣水平的要求。

技術參數

額定電壓kV 系統 最高工作電壓
額定電流A 試驗電壓


彎曲耐受負荷試驗N

標稱電壓kV 線電壓 相電壓
60s工頻耐受電壓kV(r.m.s)
雷電衝擊耐受電壓kV (peak)



kV kV







(r.m.s) (r.m.s)
內絕緣 外絕緣 全波 截波
126 110 126 73 630 230 550 550 635 1252(1250)
252 220 252 146 630 460 1050 1050 1210 4000

表3 新型126KV/630A短尾油紙電容式變壓器套管主要尺寸(單位:mm)

變壓管套管 變壓管套管

適用範圍:

·套管適用於一般地區和污穢地區,見下表。

污穢地區 適用地區 空氣端瓷套公稱爬電距離mm/kV
1 一般 16
2 輕污穢 20
3 重污穢 25
4 特重污穢 31

·套管安裝地點環境溫度:-40℃~40℃

·套管允許與垂直方向最大成30°角安裝。

使用要求

因此,對變壓器套管有以下要求:

(1)必須具有規定的電氣強度和足夠的機械強度。

(2)必須具有良好的熱穩定性,並能承受短路時的瞬間過熱。

(3)外形小、質量小、密封性能好、通用性強和便於維修。

結構:接線板、瓷件、導電桿和籌鋁合金法蘭組成。

主絕緣主要由瓷套和油隙構成,屬於不擊穿、免維護部件。
