警用防暴噴射器手持式噴射自衛器
警用防暴噴射器手持式噴射自衛器是供警員單人使用的非致命武器,主要用於近距離內制服犯罪嫌疑人。其體積小巧,可以製成與日常生活用品一樣的外形,具有很強的隱蔽性,便於出其不意地對有生目標實施突然襲擊。其與電擊器、警棍等器械組合,可製成多功能攻防器械,根據實際情況靈活運用,增強了攻防的有效性和可靠性。手持式噴射自衛器在國外民用武器市場大行其道,深受普通民眾歡迎。
從結構原理上看,手持式噴射自衛器是氣霧劑技術在警用武器領域的特殊套用,主要由罐體、閥門、促動器、拋射劑、噴射劑和罩蓋等幾部分組成。
噴射劑是噴射器的核心部分,它一般由刺激劑和溶劑等成分組成。目前國內外手持式噴射自衛器所用刺激劑主要有苯氯乙酮(CN)、鄰氯苯亞甲基丙二腈(CS)、辣椒素(OC)、胡椒素等幾類,也有採用CR和其他液體型刺激劑的。其中,CS的安全性比CN要好得多,且刺激性更加強烈,而OC、胡椒素為純天然、無毒製劑,因此它們作為首選的刺激劑被廣泛套用。有時也將兩種刺激劑複合使用,因為國外一些研究機構認為,複合型刺激劑綜合了幾種刺激劑的優點且安全性更好。
溶劑主要用來溶解刺激劑及其他組分,並作為刺激劑噴射使用的載體。對它的基本要求是:對刺激劑等有效成分的溶解性強;與配方中各組分不起化學反應且相容性好;不含有害物質。目前,噴射器所採用的溶劑尚存在一些有待解決的問題。
拋射劑的主要作用是在噴射器罐體內形成一股壓力,使刺激劑能通過閥門噴射出去,所以拋射劑是自衛器發射的動力。拋射劑選用的品種、比例應與產品特性相匹配,並保證該產品獲得最佳的噴射性能。
閥門和促動器是噴射自衛器的關鍵元件之一,對產品發揮正常效能起著十分重要的作用。它既能可靠有效地使刺激劑噴射出來,又能在不噴射時起良好的密封作用。
促動器又稱促動鈕,它可以由單個噴頭構成,也可以由噴頭與噴嘴兩部分組成,還可以將噴頭與塑膠罩裝置製成一體式。當噴射自衛器採用某些溶解度不大的拋射劑做動力源時,為使刺激劑噴射時形成具有一定霧化效果的射流,必須套用機械粉碎式促動器,否則即使拋射劑的壓力再大,噴射出的刺激劑也只能是一股水流。
圖1所示是噴射自衛器工作原理及霧化原理圖,噴射器容器中拋射劑為氣相,是噴射器的動力源,刺激劑混合物為液相,在罐內,氣相和液相處於靜止平衡狀態。
按下促動器即發射按鈕時,閥門開啟,罐內的刺激劑液體在壓力作用下,通過引液管向上進到閥體內,再通過閥芯計量孔進到促動器,最後從噴嘴高速噴出,與空氣撞擊粉碎成霧滴,由於包含在霧滴中的易揮發拋射劑蒸發的結果,進一步使霧滴二次粉碎形成許多小霧滴。如果使用壓縮氣體作為拋射動力源時,促動器一般採用帶兩次機械裂碎結構的噴嘴,噴出霧滴的細度主要靠噴嘴的機械裂碎作用獲得。
圖2為一種典型的噴射自衛器,是國內新近研製的產品,主要供公安、武警等治安防暴部門單人使用。其最突出的優點是採用了二元內腔結構,使產品可以在任意角度可靠噴射。它以惰性壓縮氣體為動力源,幾乎不受環境溫度的影響,在-30℃時仍能達到規定的噴射距離。刺激劑為CS或OC,或兩者複合,刺激效果強烈,如果噴射到目標面部區域,可立即使目標視覺迷盲,劇烈疼痛而喪失攻擊能力。拋射劑和催淚噴射劑無易燃性,從而保證生產、儲存、運輸和使用場合的安全。
主要技術諸元
噴射自衛器全長133mm,外徑35mm,質量98g,噴射器容積≥90ml,噴射劑裝填量45ml,噴射距離3～6m,使用溫度範圍-30℃～45℃,無損落高 3m。
警用防暴噴射器圖3為國內新近推出的一種催淚防暴警棍,它整合了噴射自衛器與警棍的功能,採用與圖2手持式噴射自衛器相同的罐體,兩者可以互換。其不僅具有噴射催淚劑的功能,還能像警棍一樣以動能打擊目標,但不致死、不致殘。
該催淚警棍棍體採用鋁合金製成,棍體前端打擊部套有一層緻密的軟質非 金屬材料,在打擊有生目標時,可將動能儘可能多地傳遞給目標,但可有效緩衝棍體對人體的硬傷害。棍體的長度和質量經過嚴格控制,當一般人以習慣性的力量打擊目標時,其傳遞給人體的比動能小於能造成人員中度傷害的能量標準。
在棍體手柄部裝有發射機構和保險機構,用以控制催淚劑的噴射量和噴射次數。前棍體內部為噴管組件,其噴嘴與常見的氣霧劑機械粉碎式噴嘴不同,它是通過控制內部液體迴旋量的大小來取得不同的霧化和抗逆風效果,並且可拆卸清洗。警棍全長為50cm,直徑38mm,質量為0.7kg,催淚劑噴射距離 3～6m,使用溫度範圍-30℃～45℃。
國外的多功能防暴催淚噴射器種類較多,如有的將催淚噴射器裝在電警棍上,使其具有電擊、催淚功能,或者在手電筒內裝上催淚容器而具備催淚功能。圖4為國外一種多功能噴射自衛器--催淚手電筒。
該噴射自衛器設計思想新穎,具有警棍、玻璃擊碎器、催淚噴射器、照明等功能,適合巡警使用。棍體的前端有3個位置,可以根據情況進行收縮和伸展,收縮時棍體較短,便於攜帶;再往內收時露出棍頭的尖部,在發生交通事故時,便於擊碎車窗救出困在車內的人員。棍體後端是照明裝置,可以強光照明;棍體的手柄部是催淚噴射裝置,內部裝有辣椒素噴射器,以便在需要時用來制服犯罪嫌疑人。
背負式防暴噴射驅散器

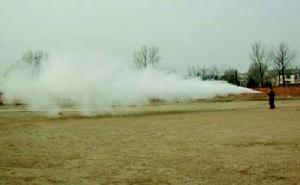

警用防暴噴射器背負式防暴噴射驅散器,主要是利用高壓氣體,將刺激劑快速大面積布撒在目標區域,霧狀刺激劑能在較長時間內懸浮在接近地面的空氣中,隨風流動,有效驅散鬧事人群,具有高效、機動、靈活、作用範圍大等優點。使用一套裝備就能控制相當於足球場的面積。背負式噴射器不僅可以單人背負使用,而且可以裝備在機動車輛上使用;改變內部裝填的藥劑和相應的結構,能滿足特種部隊的多種戰術需要。
從噴射刺激劑的形態來分,背負式防暴噴射器可分為乾粉催淚噴射器和液體催淚噴射器兩種。對於乾粉催淚噴射器,常見的結構有氣、粉瓶合一和氣、粉瓶分列兩種。氣、粉瓶合一的噴射器使用一個鋼瓶,瓶內先填充粉劑,再充氣,氣、粉在瓶內混合。打開開關,高壓的氣、粉混合體通過管道輸入噴槍。這種驅散器結構簡單,造價較低。但其缺點也較明顯:開關控制閥除了通過氣體外,還要通過乾粉,容易造成堵塞,長期貯存,氣體泄漏後無法補充。此種結構已極少採用,目前大多採用氣、粉瓶分列的形式。
為了使刺激劑乾粉能均勻地噴射,許多噴射器設計有各種形式的氣、粉混合裝置,有的在粉瓶內設計氣粉分配器,使粉劑和壓縮空氣保持良好的混合狀態,從而保證全部粉劑通過軟管進入槍體,最後通過噴口噴出槍外,形成波 狀的氣粉二相流。有的則是利用高速高壓氣體流經槍體時產生的負壓吸入粉劑進行混合再噴出槍外。後一種方式對噴嘴和噴槍結構設計製造要求較高,如噴口太大,刺激劑噴出速度得不到保證,從而影響射程;如噴口較小,噴射氣流可能反竄到貯粉室,從而破壞正常的噴射通道。
液體催淚噴射器與乾粉催淚噴射器結構原理相似,只是氣液混合方式和噴嘴結構有較大的不同。

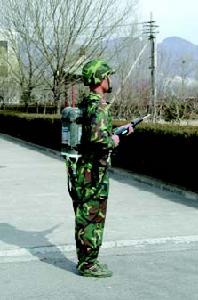

警用防暴噴射器圖5為國產新型防暴噴射驅散器,屬催淚乾粉噴射器,它由氣瓶、粉瓶、噴射槍等幾部分組成。氣瓶用碳纖維增強,內膽為鋁合金,有較強的耐腐蝕性。採用氣、粉瓶分列,瓶內混合方式。兩 瓶平時固定在背板組件上,通過背帶背負在防暴人員的身上,粉瓶通過軟管與噴槍連線。使用時,打開氣瓶上的截止閥,扣動噴槍上的扳機,催淚乾粉在高壓氣體的作用下輸送到噴槍,再通過具有增速、整形作用的噴嘴噴出。其使用CS刺激劑,質量10kg,噴射距離可達30m以上,噴射時間20～30s,可覆蓋面積達2000m2,適應溫度為-30℃～50℃。
車載式防暴水炮
警用防暴噴射器車載式防暴水炮屬大型驅散武器,它快速、機動、靈活,活動範圍大,噴射距離遠,持續時間長,體積龐大,具有很強的威懾作用,特別適合應對大規模騷亂場面,被已開發國家的警方普遍裝備。車載式水炮的功能也在不斷擴展,如有的車載式水炮不僅具有高壓水槍驅散能力,還能以脈衝、點射、連續發射 的方式噴射刺激劑和人體染色劑,還有的裝備有錄像監控系統和用以自衛的近距離催淚劑噴射槍。
車載式防暴水炮與背負式防暴驅散器的工作原理基本相同,也是由壓縮氣體供給系統、刺激劑供給系統、水供給系統及噴射系統組成,或靠瓶內混合器或在輸送管道中靠壓差形成的負壓式混合器使水、刺激劑混合均勻,最後從噴射系統(水炮)射出。所不同的是,車載式水炮大多是依靠車輛本身的發動機來提供壓縮氣體作為動力源,分別控制刺激劑、染色劑、水,以便在需要時,可分別射出水柱、刺激劑液體及染色劑液體。
法國希得斯公司(SIDES)最近推出了21世紀VMO型車載式防暴水炮。該車採用梅塞得斯-賓士ACTROS 1823型4×2驅動,全質量19t。車頂設計有炮塔式雙水炮,使發射死角更小,自動操控與手控相結合,可進行連續噴射和點射,根據需要發射水、染色劑、二元麻醉劑(CSL)、泡沫等多種液體,通過調控電子控制系統,選擇相應的均混比例和發射方式。水炮的射程可達55m,水平鏇轉360°,每分鐘流量為75 0l。車身四周設計有20個高壓噴孔,不僅能保護車輛免受燃燒彈的損害,還可驅散接近車輛的暴徒。
可以肯定,隨著防暴形式的需要和科學技術的進步,將會有愈來愈先進、功能更強大的防暴噴射器出現在反恐防暴的戰場,發揮這一非致命武器的獨特作用。
