功能
ADSL語音分離器（ADSLSPLITTER）是用來將電話線路中的高頻數位訊號和低頻話音信號分離。低頻話音信號由分離器接電話機用來傳輸國語音信息；高頻數位訊號則接入ADSLModem，用來傳輸上網信息和VOD視頻點播節目。這樣，您在使用電話時，就不會因為高頻信號的干擾而影響您的話音質量，也不會因為在上網時，打電話由於話音信號的串入影響上網的速度。安裝時先將來自電信局端的電話線接入話音分離器的輸入端（LINE），然後再用電話線一頭連線話音分離器的話音信號輸出口（PHONE），另一端連線您的電話機。此時您的電話機應該已經能夠接聽和撥打電話了。如果上網，將電話線一頭連線話音分離器的數據信號輸出口（MODEM），另一端連線您的數據機（ADSLModem）。一般情況下本產品含有變壓器，濾波效果更好，有防雷功能，有效地保護了您的電話和Modem的安全。
語音分離器標準配置
語音分離器，簡稱分離器（Splitter），套用於xDSL（xDSL是各種DSL的統稱，即數字用戶線路，是以傳統電話銅線為傳輸介質的傳輸技術，其中x代表不同種類的DSL技術，包括ADSL++、HDSL、VDSL等）的寬頻通信中。我們常說的分離器只是指ADSL（AsymmetricalDigitalSubscriberLine非對稱用戶線路）分離器，即基於傳統語音電話線路上共線傳輸寬頻數位訊號的語音分離器（即ADSLoverPOTSSplitter），現在ADSL已升級到新版本更高速率的ADSL++和VDSL（VeryHighSpeedDigitalSubscriberLine甚高速數字用戶線）。語音分離器將線路上的低頻音頻信號（300～3400Hz）和傳輸數據的高頻數字調製信號（20KHz～4.4MHz/12MHz）有效分離，然後將音頻信號送入PSTN（PublicSwitchedTelephoneNetwork）交換機或POTS（PlainOldTelephoneService）電話機傳真機等，將高頻數字調製信號送入DSLAM（DSLAccessMultiplexer）/DSLMODEM數據機。DSL技術實現用戶方多個電話分機、傳真機和ADSL數據機使用時互不影響，即隔絕寬頻上網在POTS電話機中產生的電流噪聲，保證優質的通話效果，也避免由於電話振鈴導致的寬頻上網掉線，保證了一定傳輸距離下的寬頻網上下載的速率等等。圖１是DSL分離器的套用框圖。
可以看出在CO(CentralOffice局端或LE，LocalExchange)和CPE(CustomerPremise用戶端)都需要使用語音分離器。用戶端分離器一般是盒式分離器且根據實際需要採取分離器單體設備外接。局端分離器大都32/48/64路匯集在一塊分離器板上，多塊分離器板又安裝在局端機柜上，和控制交換板、背板、線路接口板和上聯板等共同實現語音與數位訊號的分離和傳輸、語音的交換和管理以及寬頻的匯聚等。另外，分離器板上有過流過壓保護電路，實現雷擊、電力線碰觸和感應等方面的防護功能。
主要指標
隨著DSL技術在全球的普及和推廣，語音分離器也得到了廣泛的套用。按照全球的分離器標準來分，有ETSI(EuropeanTelecommunicationsStandardsInstitute歐洲電信標準協會)、ANSI(AmericanNationalStandardsInstitute美國國家標準協會)、BT(BritishTelecom英國電信)、ITU-TG.992（國際電聯G.992系列）和中國MII(MinistryofIndustryandInformationTechnologyofthePeople’sRepublicofChina中國工業和信息化部)等。按照分離器套用分主要有ADSLoverPOTS、ADSLoverISDN和VDSLoverPOTS、VDSLoverISDN等。
圖1DSL語音分離器套用框圖現有語音分離器都是由電感、電容和電阻被動器件構成的多階濾波器電路，其主要指標有POTS插入損耗、POTS反射損耗、群延時、縱向平衡、頻帶隔離、DSL頻帶插入損耗等。
插入損耗反映語音分離器的低通濾波和高通濾波分別在各自的通帶內信號衰減程度，決定了分離器對通過信號的影響程度，損耗越小則通過信號衰減越小。
反射損耗反映出分離器各個連線埠對接口阻抗的匹配程度，匹配程度越好反射損耗越小，源信號絕大部分得以被傳遞到負載。
群延時是指由於分離器的LC濾波電路導致傳輸的語音信號產生延時，延時越小越好。
縱向平衡是指分離器會因為Tip和Ring線路上的不對稱性導致分離器對差分信號產生一定的影響，影響信號傳輸的完整性。縱向平衡度越大越好。
頻帶隔離反映分離器在分離低頻語音信號和高頻數位訊號時，對兩種信號的隔離程度。頻帶隔離越大越好。由於分離器分離低頻語音信號到電話機或傳真機，這些設備是遠程供電，所以分離器必須在指定的饋電流下不至產品特性下降。國標ADSL分離器饋電流能力上限為100mA，歐標分離器為80mA的上限的饋電流。
演進和發展
從開始的傳統的語音程控交換機，到數據機撥接，再發展到利用銅線共纜傳輸語音信號和高頻數位訊號的DSL技術。世界各地的工程技術人員對現有銅雙絞線實現了利用利用再利用，接入在已有的銅線上展現出前所未有的活力。隨著ADSL技術的套用，ADSL語音分離器相伴而生，分離器也伴同DSL接入技術經歷著低速到高速的演進和發展。接入技術主要分為有線接入和無線接入，雖然新的接入技術如FTTx和WiMAX等接入方式發展迅猛，但有線接入中的DSL接入，隨著ADSL到ADSL++和VDSL/VDSL2的發展，DSL接入無論在穩定性、互通性、傳輸速度、傳輸距離和節省運營商的投資(投入產出比)等各個方面，都體現出其他接入技術無法相比擬的競爭力，DSL仍然是接入技術的重要力量。特別是光進銅退過程中，銅線在最後的幾百米距離傳輸中的主要方式。
近幾年全球有線接入網路技術發展迅速，已呈現出寬頻化、IP化及業務融合化的趨勢。DSL接入也逐漸發展成為IPTV、Triple-Play等流媒體的接入平台。DSL接入與家庭網路技術發展結合緊密，逐步實現DSL終端的遠程管理，維護成本持續降低。
由於DSL接入網路需要有效分離傳統的低頻語音信號和高頻DSL數據信號，就必須使用分離器，DSL分離器套用框圖參考下圖2。

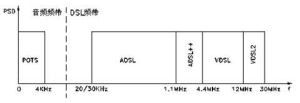

圖２DSL頻帶分布和發展從ADSL到ADSL++、再擴展到VDSL/VDSL2，DSL接入技術的頻帶分布和頻帶擴展如圖2。按照我國國家標準，ADSL到ADSL++時頻帶從30K-1104KHz擴展30K-4.4MHz；發展到VDSL/VDSL2，頻帶分別擴展到20K-12MHz擴展20K-30MHz。按照歐洲ETSI系列標準，ADSL到ADSL++時頻帶從32K-1104KHz擴展32K-4.4MHz；發展到VDSL/VDSL2，頻帶分別擴展到25K-12MHz擴展25K-30MHz。中國MII標準為YD/T-1187-2006，歐洲標準有ETSITS101952-1(2)-1/2/3/4等等。
發展到VDSL/VDSL2的套用，分離器套用的頻帶分布已高達12MHz/30MHz。對分離器的要求更高。由於現代分離器板的集成密度越來越高，對分離器的尺寸也越來越小。
語音分離器的新套用和新套用下的特殊要求
DSL技術的幾個典型新套用有IPTV(InternetProtocolTelevision網際網路協定網路電視)和FTTx(FibertotheCabinetorBuildingorHome光纖到樓或到戶的統稱)+DSL套用。
IPTV是以IP寬頻網路為傳輸通道、以電視機為終端、為用戶提供互動式多媒體服務的一種業務。主要通過一個功能廣泛的機頂盒，連線寬頻網路，在電視上觀看更豐富的節目頻道，可以隨時點播電影、電視劇、互動電視、並提供信息服務、可視電話、遠程教育等服務。

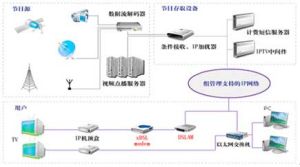

IPTV業務具有互動化、綜合化、個性化、人性化和豐富化等特性。參考下圖3可以看出DSL技術和IPTV的關係。
IPTV對語音分離器的新要求是，當電話振鈴和語音通信時，不會對數字網路電視信號產生影響，如丟幀產生馬賽克或顯示停頓等。對分離器的要求則是分離器過饋電流能力要更強，需要超過標準要求的100mA的饋電流能力，同時語音分離器的縱向平衡特性也更高。
FTTx+DSL套用是以EPON(EthernetPassiveOpticalNetwork乙太網無源光網路)的FTTX技術為基礎，延伸光纖到小區、大樓和樓道的ONU(OpticalNetworkUnit)或MDU(Multi-DwellingUnit)，利用多用戶乙太網型ONU或多用戶DSL型ONU，配合DSLAM板或已集成DSLAM到ONU或MDU的設備，為用戶提供乙太網接口、DSL用戶線以及Cable線，一方面可滿足各種業務的接入，另一方面由於多個用戶分攤單個終端成本，使得在保障頻寬的基礎上大大降低了建設成本，實現最後１英里的網路接入。

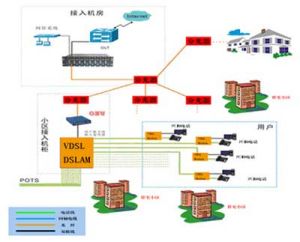

DSL在FTTx(EPON&GPON)組網結構圖如下所示：
PON+DSL2plus/VDSL/VDSL2套用對語音分離器也提出了的新的要求。首先分離器工作頻寬要擴展到12M/30M，分離器工作頻寬更高；其次由於VDSL2擴展30M後受外界的干擾也較大，要求相鄰信道間串擾更小；另外由於該技術也包含了IPTV套用，一樣要求當電話振鈴和語音通信時，不會對數字網路電視信號產生影響，如丟幀產生馬賽克或顯示停頓等，這一點同DSL在IPTV的套用。
小結
天通浙江精電科技有限公司依託母公司天通股份(TDG品牌)在鐵氧體磁芯材料生產開發的優勢，結合公司強大的全製程的EMS電子製造服務能力，開發出一系列高品質、小型化的全系列的語音分離器模組，並為通信設備製造客戶開發出多種32/48/64路語音分離器板。語音分離器和語音分離器板完全滿足市場需求並滿足下一代VDSL技術需求，已在IPTV和EPON+VDSL的套用中取得批量套用，並致力於為客戶提供專業的技術支持，為客戶創造價值。
使用技巧
首先電話進戶線連線分離器上標有"LINE"的連線埠,電話機連線標有"PHONE"的連線埠,數據機上的DSL連線埠連線標有"MODEM"的連線埠，然後就是路由器和數據機連線，數據機上標有"Ethernet"的連線埠連線到路由器上標有"WAN"的連線埠，路由器上的LAN連線埠連線電腦.。好了，現在,連線已經完成，確認連線無誤後，在路由器上設定好上網帳號，即可上網。
