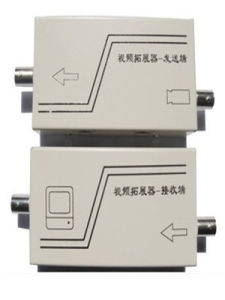

視頻抗干擾器

簡介

視頻抗干擾器是解決視頻監控中所出現的視頻干擾問題的最佳輔助工具。目前我抗干擾器主要有兩種方式，一種為移頻抗干擾方式，該種方式能夠比較徹底解決干擾；另外一種就是這种放大抗干擾方式，原則上說，這種抗干擾器並不能消除干擾，但確實可以有效降低干擾信號的幅度。

視頻抗干擾等效電路圖

假定視頻信號的輸出幅度為U1，干擾信號的幅度為U2，則到達終端的視頻信號的幅度為源信號與干擾信號之和，即U1+U2（不考慮信號本身的衰減問題），其中幅度為U2的干擾信號對在監視器螢幕上顯示的圖像產生嚴重的干擾。如果在前端原視頻信號傳輸前，先用一放大器將其幅度放大n倍到Nu1，在進行傳輸，則同樣混入U2的干擾信號後，到達終端的信號變為NU1+U2，這個幅度顯然超過了顯示設備允許的輸入電平要求，因此還需要一個衰減器將在終端收到的混合了干擾信號的合成信號整體衰減n倍，得到（nU1+U2）/n=U1+U2/n，結果終端處的信號幅度恢復為U1，而干擾成分則變為U2/n。由此可見，經過對信號先放大後壓縮的處理後，輸出到顯示設備的視頻信號仍可保持原有的幅度不變，而干擾信號幅度則下降了n倍。這就是說，單從監視器螢幕上看，原來很強的干擾會變弱，而原來不太強的干擾則不明顯了。

種類

動態放大

動態放大抗干擾器，對一些距離遠或線路不良，和一些較為輕微強電、電梯干擾起作用

移頻

移頻抗干擾器，對一些強電干擾、電台、電廠、電梯干擾起作用

干擾產生

干擾是如何產生的：同軸電纜，不管具有一層，兩層還是四個禁止層，電氣上都是互相導通的一個同軸外導體禁止層，只是具體結構和厚度不同而已。實際工程套用中，干擾源主要有日光燈干擾、電梯干擾、強電干擾、發電設備、變頻設備和無線電發射設備干擾等
攝像機輸出視頻幅度Vo=2Vp-p,輸出阻抗為75Ω，同軸電纜內導體等效阻抗為Rc，外導體等效阻抗為Rd，Vi是干擾在同軸外導體縱向阻抗上形成的感應電動勢（大小正比於Rd，嚴格講正比於縱向電抗Zd），末端設備對傳輸線來說是一個Rh=75Ω匹配負載。顯然，終端負載Rh從傳輸迴路中取得的信號電壓，是視頻信號Vo和干擾電動勢Vi共同作用的結果。

視頻抗干擾器

Vab=（Vo×75）÷[75×2+Rc+Rd)]+(Vi×75)÷[75×2+Rc+Rd)]
其中，第一項為負載獲得的有效視頻信號，Voh=（Vo×75）÷[75×2+Rc+Rd)]，第二項為負載獲得的有效干擾信號，Vih=(Vi×75)÷[75×2+Rc+Rd)],當電纜很短時，內外導體電阻可以忽略，Rc+Rd=0，這時，有效視頻信號Voh=（Vo×75）÷75×2+0)=Vo×75÷75×2=Vo/2=1Vp-p;因為干擾感應電動勢Vi正比於（Rc+Rd)，此時Vi=0，Vih=0；值得注意的是干擾信號Vi是由電纜縱向分布參數（阻抗或電阻）決定的，不是一個集中的點信號源，重要的是它串聯在視頻信號傳輸迴路中，負載在取得攝像機視頻信號的同時，也必然取得干擾信號。干擾的性質屬於“加性干擾”，不管視頻信號有沒有，它始終存在。

干擾禁止

電梯干擾的解決辦法：
電梯視頻干擾的主要成因以上已經進行了詳細的分析，只要找準干擾產生的原因，干擾問題就可以迎刃而解。解決電梯干擾應主要從以下幾點入手：
1、選擇衰減係數小、禁止性能好、抗拉強度高的視頻電纜，這樣可以提高自身的抗干擾能力，減小視頻衰減。
2、合理的布線：合理的布線可有效地避免干擾信號通過電纜“耦合”起來，儘量減少與其它電纜的平行綑紮距離，使視頻電纜遠離干擾。
3、電源干擾也是視頻信號的重要干擾源。所以要使用紋波小的供電電源，防止電源干擾或採用機房集中供電，避免電源干擾，。若不能判斷干擾信號從什麼地方引入系統，首先判斷是否是電源干擾，找一塊蓄電池，直接給攝像機供電，若干擾排除則證明是電源干擾，不能排除則證明是傳輸電纜中的入侵干擾。
