產品概述

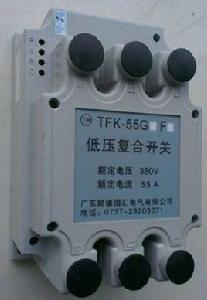

複合開關是將高耐壓大電流晶閘管與磁保持繼電器的觸點相併聯, 通過微電腦控制, 自動尋找最佳投入點和最佳切除點, 實現電壓過零投入和電流過零切除, 通斷瞬間由晶閘管完成, 運行通流由磁保持繼電器經脈衝電壓觸發使觸點吸合而完成。
複合開關選用晶閘管開關和磁保持開關並聯運行，其在接通和斷開的瞬間具有可控矽過零投切的優點，而在正常接通期間又具有磁保持開關零功耗的優點。
複合開關具有無衝擊、低功耗、高壽命等顯著優點，可替代接觸器或晶閘管開關，廣泛用於低壓無功補償領域。
產品特點
複合開關具有低功耗、不發熱、無諧波、安全可靠等特點, 其投切速度介於接觸器和晶閘管無觸點開關之間, 適用範圍大。
1、過零投切：可控矽與磁保持繼電器並接，實現電壓過零導通和電流過零切斷，無涌流、無電弧；
2、電壓缺相保護：系統電壓缺相供電時，開關拒絕閉合；若出現缺相則自動退投；
3、電源缺相保護：工作電源缺相供電時，開關拒絕閉合；若出現缺相則自動退投；
4、欠壓保護：電壓≤額定電壓(220V)的20%時開關拒絕閉合；
5、自診斷故障保護：元件出現故障，則拒絕閉合或自動退投斷開；
6、空載保護：未接負載時開關拒絕閉合；
7、停電保護：接通後遇突然停電時，自動跳閘斷開。
8、無諧波注入：過零觸發不會產生諧波。
9、功耗小：只在投切動作瞬間耗電，平時不耗電
10、光電隔離技術：抗干擾能力強，工作安全可靠。
11、智慧型控制技術，在涌流和安全可靠性方面具備極高的性能優勢。
缺點：因開關中所使用的可控矽元件對電壓變化率非常敏感，對過電流的承受能力不強，存在擊穿隱患，安全穩定性較弱，尤其是在諧波稍大的情況下極易損壞。
技術參數
1. 工作環境條件環境溫度：-20℃～+45℃；
相對濕度：40℃時，20%～90%；
2. 額定電壓、工作電源及額定電流額定工作電壓：380V（共補）/220V（分補）三相四線交流50HZ;
允許偏差：三相電壓同步變化不大於±20%;
波形為正弦波，失真度小於5%;
額定頻率：50HZ±5%;
額定電流：24/30/38/45/60A。
3. 主要技術指標： 使用壽命：50萬次
相 數：三相(△型接法)；單相(Y型接法)
控制容量：三相共補電容器組容量：≤16/20/25/30/40Kvar
分相補償三相電容器組總容量：≤16/20/25/30/40Kvar
功 耗：≤2W
接點耐壓：≥2000V
回響時間：≤60ms
連續兩次接通間隔：≥15秒
發展趨勢
複合開關等低壓電容器投切開關由簡單粗獷到理性精細經歷了4個發展階段：
（一）交流接觸器：最先套用於低壓電容器投切的開關是交流接觸器，這是一種傳統的電容器投切方式，由於三相交流電的相位互成120°，對交流接觸器投切控制，理論上不存在最佳操作相位點（即投切瞬時不可選擇性），使得它投入或切除電網時，要產生一個暫態的過渡過程，又因電容器是電壓不能瞬變的器件，並聯電容器由交流接觸器投切電網時，由於其相位點是隨機的，所以會產生幅值很大、頻率很高的浪涌電流（涌流最大時可能超過100倍電容器額定電流）。涌流不僅會對電網產生不利的干擾，對交流接觸器易產生電弧、易燒損觸頭，而且涌流、過電壓會加速電容器的失效，減少電容器的使用壽命，甚至爆炸，所以採用交流接觸器的投切方式諧波污染大、維護成本高、不適於頻繁操作。為了改善這些缺陷，出現了所謂投切電容器專用接觸器，就是在接觸器的主觸頭處並以帶電阻的輔助觸頭，在合閘時先合上輔助觸頭，然後再合上主觸頭，以此減低浪涌電流；而分閘時時序恰好相反，先分主觸頭，而後再分輔助觸頭，以此減輕電弧對觸頭的燒損。但這一措施僅僅是一種改良而已，並未在根本上解決問題，涌流、過電壓和諧波污染仍然存在，對電容器和裝置的壽命仍有很大的影響，所以其在低壓電容器投切領域的套用將越來越少。但由於其投資低、控制簡單，所以至今在不少技術要求低的地方仍在套用，但可以預見，隨著電容器投切開關的發展，將逐步被淘汰。
（二）晶閘管開關：隨著電力電子器件套用的發展和普及，後來人們研發出由可控矽為核心的晶閘管開關（固態繼電器)。其原理為通過電壓、電流過零檢測控制，保證在電壓零區附近投入電容器組，從而避免了合閘涌流的產生，而切斷又在電流過零時完成，避免了暫態過電壓的出現，這就從功能上符合了電容器的過零投切的要求，另外由於可控矽的觸發次數沒有限制，可以實現準動態補償（回響時間在毫秒級），因此適用於電容器的頻繁投切，非常適用於頻繁變化的負荷情況，相對於交流接觸器有了質的飛躍。然而固態繼電器在套用上有致命的弱點：就是在通電運行時可控矽導通電壓降約為1V左右，損耗很大（以額定容量100Kvar的補償裝置為例，每相額定電流約為145A，則可控矽額定導通損耗為145×1×3=435W），由於有大的功耗所以需要散熱以避免PN 結的熱擊穿，為了降溫就需要使用面積很大的散熱器，甚至需要風扇進行強迫通風，另外可控矽對電壓變化率（dv/dt）非常敏感，遇到操作過電壓及雷擊等電壓突變的情況很容易誤導通而被涌流損壞，即使安裝避雷器也無濟於事，因為避雷器只能限制電壓的峰值，並不能降低電壓變化率。可控矽開關的缺點是結構複雜、體積大、損耗大、成本高、可靠性差，優點是能實現過零投切、動作迅速、反應快，多用於動態補償的場合，而不適用於常規低壓電容器投切的無功補償裝置中。
（三）複合開關：當仔細分析研究了交流接觸器和可控矽開關的各自優缺點之後發現，如果把二者巧妙地結合來，優勢互補，發揮接觸器運行功耗小和可控矽開關過零投切的優點，便是一個較為理想的投切元件，這就是開發複合開關的基本思路，這種投切開關同時具備了交流接觸器和電力電子投切開關二者的優點，不但抑制了涌流、避免了拉弧而且功耗較低，不再需要配備笨重的散熱器和冷卻風扇。要把二者結合起來的關鍵是相互之間的時序配合必須默契，可控矽開關負責控制電容器的投入和切除，交流接觸器負責保持電容器投入後的接通，當接觸器投入後可控矽開關就立即退出運行，這樣就避免了可控矽元件的發熱。這種看似很理想的複合開關自從2002 年開始，由原來全國僅數家企業研發生產，至今已擴展到數十家企業，雖外型結構或電路有所不同，但內在原理基本相同：用小形三端封裝的可控矽作為電容器的投入和切除單元，用大功率永磁式磁保持繼電器代替交流接觸器負責保持電容器投入後的接通，其過零檢測元件是一粒電壓過零型光耦雙向可控矽。從原理上看是理想的投切元件，但實際上並非如此，它存在下面一些缺陷：
（1）小形三端（TOP）封裝可控矽由於結構性的原因，目前這類型式的可控矽其短時通流容量不能做得很低（低於60A ），反向耐壓一般也只能達到1600V 左右，這就限制了它的套用範圍。由仿真和計算證明在38OV 的系統電壓下，電容器理想開斷時的穩態過電壓就可能達到1600V ，當系統電壓高於380V （這是常有的情況）或非理想開斷時的暫態過電壓就可能遠大於可控矽的反向耐壓位1600V，眾所周知可控矽是一種對熱和電衝擊很敏感的半導體元件，一旦出現衝擊電流或電壓超過其容許值時，就會立即使其永久性的損壞。實際運行情況已經表明了複合開關的故障率相當高。
（2）由於採用了可控矽等電子元器件其結構複雜成本上升，與交流接觸器在價格上難以相比。
（3）複合開關的過零是由電壓過零型光耦檢測控制的，從微觀上看它並不是真正意義上的過零投切，而是在觸發電壓低於16V～40V 時（相當於2～5電度）導通，因而仍有一點涌流。
（4）複合開關技術既使用可控矽又使用繼電器，於是結構就變得相當複雜，並且由於可控矽對dv/dt的敏感性也比較容易損壞。
由上述分析比較可見，各種電容器投切開關並非十分完美，有必要進一步研究開發出一種更為理想的電容器過零投切開關。
（四）選相開關（又稱同步開關）：是近年來最新發展起來的高性能投切開關，不僅可擔當無功補償裝置中的電容器投切開關（如技術比較成熟的 LXK系列智慧型選相開關），還可擔當任何需要同步操作負荷設備的投切開關（如高壓同步開關，或高壓選相開關），是傳統的機械開關與現代微電子技術結合的產物。它吸收了交流接觸器控制結構簡單，複合開關零電壓投入、零電流切除等優點，成功地將投入、切除時瞬間涌流控制在3倍額定運行電流以內，徹底解決了在電容器投切過程中出現的高電壓諧波和大涌流等問題；選相開關以單片機為核心，輔以高精度的採樣迴路和合理的程式設計來替換複合開關中最易損壞的可控矽元件，不僅避免了可控矽組件所容易出現的故障，還將選相精度從原來複合開關的2～5電度角提高到1～3電度角，真正意義的做到了無涌流，實現了理想的過零投切；為了更進一步抑制電容器投切開關開斷時的暫態過電壓，選相開關增設了有效的放電迴路，將過電壓限定在安全區內，使其能安全可靠的適用於頻繁投切；由於選相開關套用了單片機技術，不僅能通過RS485通訊控制方式對多至64路電容器進行控制，還具備通訊功能，可將基層單位的電測量信息實時傳送到上級電網，為發展智慧型化電網作好準備；選相開關可以實現共補和分補，以適套用戶的不同需求；由於選相開關的驅動功耗僅有1-3W，最大限度的做到了節約能源；選相開關不僅廣泛適用於低壓無功補償裝置，或在特殊場合下作為開關元件使用，還特別適用於南方戶外夏天高溫潮濕(+60℃以上)、北方戶外低溫寒冷(-40℃以下)的惡劣環境溫度下長期運行。綜上所述，選相開關不僅大大提高了電容器投切開關的安全可靠性，還很節能環保，經濟耐用，是交流接觸器及複合開關理想的換代產品， 專家普遍認為：選相開關必將替代複合開關和交流接觸器成為無功補償電容器投切開關的主流。但現階段缺少實際套用方案，暫時未得到大幅度的普及。
參數對比
| 開關類型 對比項目 | 交流接觸器 | 複合開關 | 選相開關 |
| 系統運行成本 | 有電弧，較高的浪涌電流及開關過電壓，補償電容易擊穿，需經常檢修更換，長期運行成本高。 | 單觸點磁保持結構，機械及電壽命短，晶閘管容易損壞，不易檢查觸點燒壞情況，長期運行成本較高。 | 無電弧，補償電容使用壽命長，單觸點磁保持結構，無晶閘管元件，故障率低，長期運行成本極低。 |
| 安全穩定性 | 在控制電壓較低或較高時易燒線圈，可導致電容器擊穿，總閘跳閘，安全穩定性差。 | 晶閘管電壓變化率敏感，對過電流的承受能力不強，存在擊穿隱患，安全穩定性仍較弱 | 採用微處理器驅動磁保持繼電器控制觸點，不再使用晶閘管，杜絕了因晶閘管被擊穿的帶來的危險，大大提高了安全穩定性。 |
| 產品成本 | 低 | 較高 | 適中 |
| 涌流 | 不檢測電壓是否過零，涌流達20倍以上 | 電壓過零觸發無涌流 | 電壓過零接通無涌流 |
| 電弧 | 不檢測電流是否過零，電弧強 | 電流過零切除無電弧 | 電流過零切除無電弧 |
| 過載能力 | 差 | 較強 | 強 |
| 控制系統 | 簡單 | 複雜 | 簡單 |
| 保持工作噪音 | 大 | 小 | 小 |
| 電源污染 | 啟動和分斷瞬間有諧波污染 | 無 | 無 |
| 驅動功耗 | 10W—100W | 3-10W | 1-3W |
| 可靠性 | 只起開關作用，無保護功能。 | 有缺相保護、開關不到位保護等 | 具有自診斷故障保護、電源電壓缺相保護、停電保護等 功能。 |
| 補償電容壽命 | 短 | 較長 | 長 |
| 使用壽命 | 額定觸點壽命短，約一萬次到幾萬次。 | 觸點壽命及機械壽命約幾十萬次，可控矽工作時間較長，所需承受電壓高，易損壞。 | 觸點壽命及機械壽命可達百萬次，使用壽命長 |
| 抗諧波能力 | 弱 | 弱 | 非常強 |
| 抗干擾能力 | 弱 | 弱 | 強 |
| 操作頻率 | 每小時百次到千次 | 每小時幾十到百次 | 每小時百次到千次 |
| 套用電壓等級 | 400V | 400V | 400V 時可使用繼電器， 高壓時可使用斷路器 |
| 驅動形式 | 交流線圈驅動 | 晶閘管驅動直流線圈磁保持繼電器 | 微處理器驅動直流線圈磁保持繼電器 |
| 觸點結構 | 橋式結構機械式 | 繼電器單觸點結構機械半導體並聯式 | 繼電器單觸點結構機械式 |
| 可控矽受壓 | —— | 線電壓 | —— |
