複合圓錐破碎機

產品介紹：

複合圓錐破碎機有著非常廣泛的用途，可對中等以上的物料進行破碎，每種型號均有粗、中、細、超細等四種破碎腔型進行選擇。採用了最佳組合的破碎頻率和偏心距，使得所要破碎的物料細碎程度更高，破碎產能與同類機型相比具有更高產量，同時也增強了物料粒子間的層壓破碎作用， 有效提高物料破碎後的立體形狀。通過液壓保險、液壓鎖緊、液壓調整、液壓清腔等裝置的使用，讓操作變得更易於自動化。在正常使用情況下，設備採用了最佳化設計，使得無故障運行率超過95%。

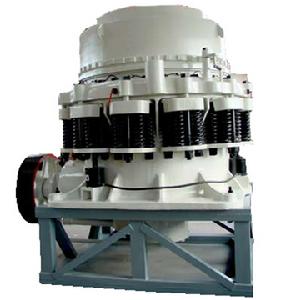

複合圓錐式破碎機

結構特點：

1，更高的產能，更好的質量。
2，由於有保險裝置，大大減小了停機時間。
3，機體為鑄鋼結構，在重載部位設定有加強筋。
4，含調整器，可快速調整破碎出料粒度的大小。
5，提供彈簧式保護裝置。
6，具有完整的潤滑系統，當有溫過高或有流速過慢時將自動關閉。
7，內部結構密封性能好，可有效的保護設備免受粉塵及其他小顆粒的侵害。
8，使用壽命較長適用性強。

詳細參數

PY型圓錐破技術參數

型號	生產能力 (t/h)	破碎頭底部直徑 (mm)	最大進料力度(mm)	排料口調整範圍(mm)	功率(kw)	重量(t)	外形尺寸 (L×W×H,mm)
PYB900	50-90	900	115	15-50	55	11	2692×1640×2350
PYZ900	20-65	900	60	5-20	55	11	2692×1640×2350
PYD900	15-50	900	50	3-13	55	11	2692×1640×2350
PYB1200	110-168	1200	145	20-50	110	25	2790×1878×2844
PYZ1200	42-135	1200	100	8-25	110	25	2790×1878×2844
PYD1200	18-105	1200	50	3-15	110	25	2790×1878×2844
PYB1750	280-480	1750	215	25-60	160	50	3910×2894×3809
PYZ1750	115-320	1750	185	10-30	160	50	3910×2894×3809
PYD1750	75-230	1750	85	5-15	160	50	3910×2894×3809
PYB2200	590-1000	2200	300	30-60	280	80	6440×2900×5057
PYD2200	120-340	2200	100	5-15	280	81	6440×2900×5057

SMH型圓錐破技術參數

型號	最大給料 尺 寸	最小 排礦口	電機 功率	生產能力(噸 / 小時)——開路循環，閉邊排料口 (mm)
				9	13	16	19	22	26	32	38	51	63
SMH120C	160	22-32	75-90					120	130	150
SMH120M	130	13-26			65	85	100	120	130
SMH120F	50	9-19		40	60	80	90
SMH180C	180	22-32	132-160					185	195	215
SMH180M	140	13-32			90	115	135	160	180	200
SMH180F	60	9-22		60	80	100	120	140
SMH250C	260	26-51	160-220						250	290	340	395
SMH250M	150	16-38				125	140	165	220	275	330
SMH250F	80	9-22		70	90	115	130	150
SMH350EC	315	38-64	250-280								555	649	766
SMH350C	230	26-64							366	430	468	629	657
SMH350M	205	22-52						266	299	348	393	451
SMH350F	180	16-38			100	130	170	210	250	300
SMH550EC	253	19-38	400				415	445	545	675	895
SMH550C	303	25-51							665	800	885	1095
SMH550M	334	31-63								870	925	1200	1390
SMH550F	425	38-63									960	1300	1495

SMG型圓錐破技術參數

腔型	型號	給料口尺寸(mm)	電機功率(kw)	總重（含電機）(t)
粗碎C	SMG100	150	70-90	7.1
細碎F		50
超粗EC	SMG200S	360	160	12
粗C		300
中M		235

SMG型產量

SMG100	產量(t/h)
	排料口C.S.S	7mm	10mm	13mm	16mm	19mm	22mm	25mm
衝程(mm)	16	33-45	45-55	52-65	65-75	75-85	80-90	85-95
衝程(mm)	20	43-50	50-60	55-70	70-85	90-100	100-110
衝程(mm)	25		55-65	60-75	75-90	100-120

破碎機	閉邊排料口CSS(mm)下的生產能力（噸/小時）
	腔型	19mm	22mm	25mm	29mm	32mm	35mm	38mm	41mm	44mm	48mm	51mm	54mm
SMG200S	EC			125	135-175	148-230	155-290	165-310	175-326	180-330	195-300	200-255	210
	C		105	115-145	125-195	130-250	140-270	150-285	160-295	165-260	180
	M	90	95-120	105-165	115-215	120-230	130-245	135-260	145-275	150-240	165

相關圖片

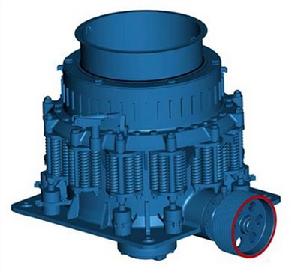

山友牌複合圓錐破碎機
