主要用途：

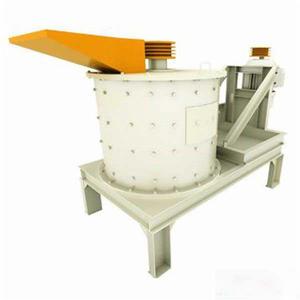

複合制砂機又稱為複合式破碎機，簡稱複合破，是在我公司PEL立式複合破碎機（該機已列入國家機械行業標準）基礎上，結合國內外細碎技術進行最佳化設計而成的新產品，其性能已達國內先進水平，用於破碎各種中硬礦石，可廣泛套用於礦山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、電力等行業。它的主要特點：破碎比大；產量高，比國內同類產品高出數倍；高效、節能；易損件採用高硬度、高韌性、多元合金耐磨材質，壽命提高了數倍，錘頭與反擊板之間的間隙可調，能滿足多種料度條件。複合破碎機是我公司引進國外先進技術，結合國內實際情況開發研製的破碎設備。該設備是塊煤、煤矸石、石灰石、鐵礦石、石膏等物料細粒破碎的理想設備，現已廣泛套用於選礦、煤炭、建材、化工、耐火材料等工業中的二級或三級破碎,本機適用於建材、礦業、冶金、化工工業，石灰石、熟料、煤及其它礦石等破碎作業。其破碎物料的抗壓強度不超過140兆帕，濕度不大於15%。工作原理
複合制砂機工作原理與其它型號的制砂設備相比，幾乎沒有差別，都是物料經過給料機，從設備入料口的上部垂直落入，在葉輪高速旋轉所產生離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，互相撞擊後，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出。調試
(1) 檢查潤滑油管是否連線可靠，在試運轉前應重新加一次油，加入3號鋰基潤滑油或二硫化鉬潤滑脂；(2) 檢查各部件的連線件，是否牢固可靠，葉輪上是否有異物，如有應及時清理及排除。
(3) 檢查電動機接線是否正確，電壓是否正常，若有異常應立即檢修。
(4) 在安裝傳動帶之前，先點動電機，其旋向應與制砂機標誌牌一致，即從給料口看，葉輪逆時針方向轉動，若與標誌方向相反，應調整電動機接線，使其旋向於制砂機方向一致
(5) 對於雙電機驅動，主軸總成與兩側電機，分別用相同數量的V帶相連，兩側V帶的拉緊力應調整至相同而且平直。
操作注意事項
1，啟動前應檢查設備觀察門是否關好，機器操作過程中嚴禁開門以防止發生危險。2，設備啟動必須為空啟動，當複合制砂機正常運作後，才能進行生產。
3，按設備允許的入料顆粒要求進行入料，不然會造成設備損壞和低產出。
特點：
複合制砂機生產能力大；破碎比高，能耗低；密封性好，運轉平穩；維護方便。是現有制砂機設備中綜合性能前十的一種制砂設備。技術參數
型號 | 800 | 1000 | 1250 | 1500 | 1750 | |
輥子直徑(mm) | 650 | 800 | 1000 | 1250 | 1560 | |
筒體高度(mm) | 800 | 850 | 850 | 1000 | 1410 | |
主軸轉速(r/min) | 1350 | 970 | 740 | 650 | 600 | |
進料粒度(mm) | 50 | 70 | 100 | 100 | 100 | |
出料粒度(mm) | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | |
處理量(t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
電動機 | 型號 | Y系列-4 | Y系列-4 | Y系列-8 | Y系列-8 | |
功率(kw) | 30 | 55 | 75 | 110 | 132 | |
轉速 | 1440 | 1440 | 750 | 750 | 750 | |
外形尺寸（長×寬×高）(mm) | 2200×860×1980 | 2700×1160×2000 | 2800×1400×2730 | 3100×1900×2300 | 3350×2100×2800 | |
重量(t) | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 | |
