行星磨

簡介

行星式球磨機是混合、細磨、小樣製備、納米材料分散、新產品研製和小批量生產高新技術材料的必備裝置。該產品體積小、功能全、效率高是科研單位、高等院校、企業實驗室獲取微顆粒研究試樣（每次實驗可同時獲得四個樣品）的理想設備，配用真空球磨罐，可在真空狀態下磨製試樣。

工作原理

工作原理是磨筒在公轉的同時還進行自轉，這樣可以使磨筒公轉轉速突破普通球磨機臨界轉速的

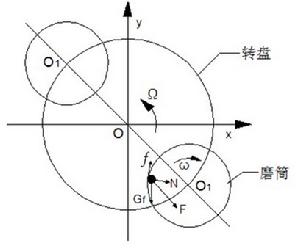

行星式球磨機工作原理圖

限制，帶動磨球做複雜的運動，對物料進行撞擊、研磨。磨筒均勻地分布在轉盤上，它們的軸線相互平行。每個磨筒均繞各自的軸O1轉動，自轉角速度為ω。各磨筒的軸則繞與其平行的中心軸O做圓周運動，公轉角速度為Ω。

主要用途

廣泛套用於地質、礦產、冶金、電子、建材、陶瓷、化工、輕工、醫藥、美容、環保等部門，比如：電子陶瓷、結構陶瓷、磁性材料、鈷酸鋰、錳酸鋰、催化劑、螢光粉、長餘輝發光粉、稀土拋光粉、電子玻璃粉、燃料電池、陶瓷電容器、氧 化鋅壓敏電阻、壓電陶瓷、納米材料、圓片陶瓷電容、MLCC、熱敏電阻（PTC、NTC）、ZnO壓敏電阻、避雷器閥片、鈦酸鍶環形壓敏電阻、陶瓷濾波器、介質陶瓷、壓電換 能器、壓電變壓器、片式電阻、厚膜電路、焦電位器、氧化鋁陶瓷、氧化鋯陶瓷、 螢光粉、氧化鋅粉料、氧化鈷粉料、Ni-Zn鐵氧體、Mn-Zn鐵氧體等產品的生產領域等 行業。基本覆蓋了將近國內60%電子元氣件生產廠家。
行星式球磨機是針對粉碎、研磨、分散金屬、非金屬、有機、中草藥等粉體進行設計的，特別適合實驗室研究使用，其工作原理是利用磨料與試料在研磨罐內高速翻滾，對物料產生強力剪下、衝擊、碾壓達到粉碎、研磨、分散、乳化物料的目的。行星式球磨機在同一轉盤上裝有四個球磨罐，當轉盤轉動時，球磨罐在繞轉盤軸公轉的同時又圍繞自身軸心自轉，作行星式運動。罐中磨球在高速運動中相互碰撞，研磨和混合樣品。該產品能用乾、濕兩種方法研磨和混合粒度不同、材料各異的產品，研磨產品最小粒度可至0.1微米。能很好的實現各種工藝參數要求，同時由於其小批量、低功耗、低價位的優點，是學校、研究單位、公司是進行粉碎工藝、新材料、塗料研究的首選設備。

分類

立式行星球磨機
這種行星球磨機的磨筒是被立式裝在一水平放置的大盤上作行星運動，在運動過程中，磨

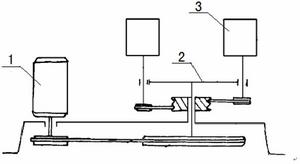

立式行星球磨機簡圖

球和物料受公轉和自轉的作用下，相互碰撞，研磨物料。在研磨過程中，對於相對靜止的底平面而言，容易出現磨料結底，即如果磨料不是十分乾燥，在粉磨時，由於重力作用往往會沉到磨筒底部，最後結成硬塊，無法磨細；其次磨球和磨料的重力不起粉磨作用，並且球磨時的主要研磨麵只有一部分筒壁和筒底面，沒有利用所有的磨筒內表面積，因此影響了粉磨效率。1是
臥式行星球磨機
該磨機的特點是磨筒被臥式安裝在一豎直平面放置的大盤上作行星運動。在這種運動過程中，

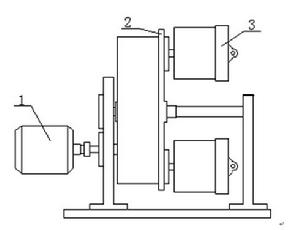

臥式行星球磨機簡圖

磨筒沒有固定的底面，筒內磨球和物料在豎直平面內受到磨筒公轉轉速、自轉轉速、自身重力的共同作用。機器運轉時，筒內各點所受力的大小與方向都在不斷變化，運動軌跡雜亂無章，因此導致磨球與磨料在高速運轉中相互之間猛烈碰撞、擠壓，大大提高了設備研磨能力和改善了研磨效果。特別是磨筒處於水平放置，由於轉動，磨筒內沒有固定的面，避免了立式行星球磨的結底現象，並且利用了整個磨筒的內表面積。
