蠕變試驗
正文

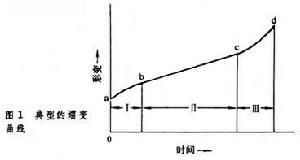

檢測金屬材料在一定的溫度和外力作用下發生的形變、形變速率、斷裂或應力變化等的試驗方法。蠕變試驗 1905年英國菲利普斯(F. Philips)首先觀察到金屬絲蠕變現象。1910年英國安德雷德(E.N.da C.Andrade)實驗證實幾種純金屬具有相同的蠕變特點。1922年英國迪肯森 (Dickenson)發表了鋼的蠕變試驗結果後,人們認識到高溫下承載的金屬構件均會蠕變,儘管所承受的應力要比在這種溫度下構件材料的屈服強度低得多。蠕變試驗研究從此受到重視。20年代以後,高溫高壓技術迅速發展,蠕變試驗已成為高溫金屬材料必須進行的主要性能試驗之一(見高溫合金)。在蠕變試驗中,形變與時間的關係用蠕變曲線(圖1)來表示。



根據一般經驗公式,溫度不變時第二階段蠕變速率與應力的對數呈線性關係。據此可用內插法或外推法求出蠕變極限。但由於試樣表面氧化或受侵蝕以及內部組織結構變化等,這種線性關係在長時間可能不復存在。因此,從短期蠕變極限數據求取長期數據時,一般在時間上只能外推一個數量級。利用蠕變數據進行溫度和時間外推時,通常採用Larson-Miller參數法。
對於某些在長期高溫運轉過程中只允許產生一定量形變的構件,如電站鍋爐、蒸汽輪機,蠕變極限是重要的設計依據。大多規定蠕變速率為10-5(%/小時)相當於10萬小時的形變數為1%。製造這種構件的金屬材料通常要進行數萬小時,乃至更長時間的蠕變試驗。
影響蠕變試驗結果的因素甚多,其中最主要的是溫度控制的長期穩定性、形變測量精度和試樣加工工藝。
持久強度試驗 蠕變斷裂抗力判據是持久強度極限,即在一定溫度下和規定時間內不產生斷裂的最大應力。對於某些在高溫運轉中不考慮形變數、只考慮使用壽命的構件,持久強度極限是重要的設計依據。
持久強度試驗同蠕變試驗相似,但在試驗過程中只確定試樣的斷裂時間。試樣斷口形貌依試驗條件而異, 在高溫和低應力下多為沿晶界斷裂。根據一般經驗公式認為,當溫度不變時,斷裂時間與應力兩者的對數呈線性關係。據此可用內插法或外推法求出持久強度極限。為了保證外推結果的可靠性,外推時間一般不得超過試驗時間10倍。
試驗斷裂後的伸長率和斷面收縮率表征金屬的持久塑性。若持久塑性過低,材料在使用過程中會發生脆斷。持久強度缺口敏感性qg是用在相同斷裂條件下缺口試樣與光滑試樣兩者的持久強度極限的比值表示。缺口敏感性過高時,金屬材料在使用過程中往往過早脆斷。持久塑性和持久強度缺口敏感性均為高溫金屬材料的重要性能判據。
持久強度試驗通常在恆定的溫度和載荷下進行。近年來各國一些實驗室發展出變溫變載的持久強度試驗方法,為接近使用條件下構件持久強度性能測試開拓出新途徑。

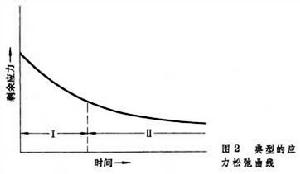

應力鬆弛試驗 在金屬構件總形變恆定的條件下,由於彈性形變不斷轉變為塑性形變,從而使應力不斷減小的過程稱為應力鬆弛。這種現象多出現於彈簧、螺栓以及其他壓力配合件,高溫下尤為顯著。因此,應力鬆弛試驗通常在高溫下進行。圖2中曲線第一階段持續時間較短,應力隨時間急劇下降。第二階段持續時間較長,並趨於恆定。通常以規定時間後的剩餘應力作為金屬應力鬆弛抗力的判據。

參考書目
P. Greenfield, Creep of Metals at High Temperature,Mills & Boon Ltd.,London, 1972.
