簡介
水位是水文要素中的重要內容之一，為了觀測、記錄其過程，人們採用水位台自記。自記水位台的形式有多種，最常見的是直立式水位台。而直立式水位台效果的好壞，主要取決於進水管的連通與克服泥沙對其影響的性能。虹吸式進水管兼顧了這兩方面的優點，它既有很好的連通性，又能將一定範圍粒徑的泥沙排在進水管外，減少了泥沙對進水管和自記井的影響。但是，在虹吸管倒U型的頂端，由於負壓大，容易產生汽化水或從水中分離出空氣，當這些氣體達到一定量（虹吸管倒U型頂端的過水截面積太小）時，就會嚴重影響虹吸管的連通性能，甚至使其完全失去作用。我們在實際工作中反覆實驗，研製出一種自記水位台虹吸式進水管直接灌水、負壓保證與補償和工作狀態監視裝置，不僅圓滿地解決了這些問題，而且免去了當虹吸管內需要灌水時，測驗人員須下水堵住虹吸管下端兩個口門的麻煩，並且還能監視虹吸管的工作狀態。該裝置現已在生產中長期套用，效果良好 。
工作原理

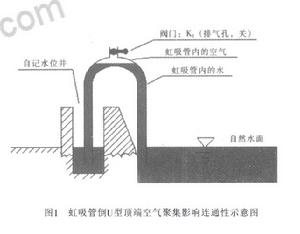

一般自記水位台虹吸式進水管的布設均採用倒U型無縫鋼管，且在倒U型管頂端安裝一灌水與排氣孔，（如圖1中的K1）。
虹吸進水管為了能直接往虹吸管內灌水，保證倒U型管頂端的負壓，排除管內氣體，在K1處增設了一套虹吸式進水管直接灌水、負壓保證與補償和工作狀態監視裝置（以下簡稱補償裝置）。即在K1上連通一個密封鋼瓶，在鋼瓶的上端安裝另一開關K2。
虹吸管直接灌水的步驟
給虹吸管中直接灌水的步驟為：
（1）關閉K1，開啟K2，從K2處將水注滿鋼瓶；
（2）關閉K2，開啟K1，這時水就會流入虹吸管，部分水體將流出管外，使鋼瓶和虹吸管中產生一定的負壓，虹吸管內的水面將上升一定的高度；
（3）重複步驟（1）和（2），直至水面上升到倒U型管頂端的K1以上、鋼瓶內再注滿水為止；

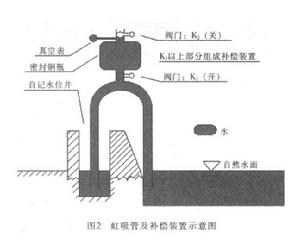

（4）關閉K2， 開啟K1， 使虹吸管投入正常運行（如圖2所示）。如果水體內有小氣泡或者虹吸管內真空度太高（水位太低），致使水中的氣體溢出到虹吸管內，本裝置（根據密封裝置內的壓力與外界大氣壓平衡的原理）將使溢出的氣體進入虹吸管上部的密封鋼瓶內，避免溢出氣體對虹吸管倒U型頂端過水截面積的影響 。
圖2總結
自記水位台虹吸式進水管直接灌水、負壓保證與補償和工作狀態監視裝置，解決了自記水位台虹吸式進水管在正常虹吸範圍（虹吸管倒U型的頂端至自由水面的距離小於7.0m）內經常導通不良的現象與虹吸管灌水和排氣難的問題，而且還能通過真空表讀數監視虹吸管的工作狀態。該裝置加工、安裝方便，操作簡單，可推廣使用 。
