簡介
薩揚---舒申斯克水電站薩揚---舒申斯克水電站
薩揚---舒申斯克水電站() ，保證出力212萬kW，平均年發電量235億kW?h，是俄羅斯和亞洲20世紀已建最大水電站。
概述
薩揚---舒申斯克水電站薩揚---舒申斯克水電站
蘇聯最大的水電站。建於西伯利亞的葉尼塞河上。採用單機容量為64萬千瓦的大機組,裝機總容量640萬千瓦，年發電量235億度。
薩揚---舒申斯克水電站於1968年9月動工，1987年建成，歷經20年。其間曾採用臨時進水口和臨時水輪機轉輪,在低水頭60米（相當於設計水頭194米的32%）下提前發電，取得了較好的經濟效益，是蘇聯水電站建設中的一項重要經驗。
葉尼塞河上游地區年平均氣溫為 1.5□，最低氣溫-42□,壩區冬季施工條件較差。電站壩址處河水的平均年徑流量為467億立方米，平均流量1480米□/秒。水庫總庫容313億立方米。水庫消落水深40米,相應有效庫容為153億立方米。大壩高242米，是世界上迄今已建重力拱壩中最高的。大壩頂長1083米，壩基寬100米，迎水面為垂直狀,平面呈弧形，半徑為600米。溢流孔11個，設計泄水量13600米□/秒。電站廠房在大壩下游，也呈弧形，連安裝間共長288米。
電站選用混流式水輪機，轉輪直徑6.77米，額定轉速142.8轉/分。設計水頭194米，過流能力358米□/秒，額定出力65萬千瓦。在最大水頭212米時,出力可達73.5萬千瓦。轉輪重156噸,整體水運。發電機額定出力71.5萬千伏安，最大出力73.6萬千伏安。轉子採用強制式風冷，定子採用水內冷。
變壓器採用擴大單元結線，每兩台發電機與一組容量為160萬千伏安的單相升壓變壓器相聯。每台單相變壓器為53.3萬千伏安。電站生產的電能經變壓器升壓至500千伏,經超高壓輸電線聯入西伯利亞聯合電力系統。
自然特徵
薩揚---舒申斯克水電站薩揚---舒申斯克水電站
氣候、水文 流域受寒冷的北冰洋氣團影響，大陸性氣候明顯，寒冷季節在北部從9月末至第二年的6月中旬；南部從10月中旬開始，直至翌年4月末結束，持續時間長而寒冷。即使在夏季，北部也很寒冷。7月極北部的氣溫為2—4。C，南部20—24。C。夏季，晝夜氣溫變化很大，白天氣溫可以達到35 。C，而在日落後的陰涼地方，氣溫則町降到5。C。北部7月的平均氣溫為8～12。C，有時還有霜凍；南部氣溫較高，7月平均氣溫為18—20 。C，1月平均氣溫為—20。C。
在葉尼塞河流域，結冰期由北向南從200多天到150—170天不等。凍結期北方從l0月開始，南方從11月或12月開始。
此電站是葉尼塞河梯級的第4級，位於克拉斯諾雅爾斯克水電站上游，是建立薩彥地區生產綜合體的基柱。薩彥地區生產綜合體位於從西薩彥至楚雷姆的克拉斯諾雅爾斯克邊疆區的西南部(這裡有有色金屬、稀有金屬、煤、鐵、石灰石等礦藏)，是一個擁有不同工業部門(主要是有色冶金和機械製造業)的經濟實體。
樞紐布置
薩揚---舒申斯克水電站薩揚---舒申斯克水電站
水文和水能，葉尼塞河薩揚舒--申斯克壩址以上流域面積18萬km2，平均年徑流量467億m3，平均年輸沙量441.5萬t，平均含沙量0.095kg/m3。薩揚舒申斯克水庫正常蓄水位540m，相應庫容313億m3，水庫回水長度290km，面積583km2，死水位500m，調節庫容153億m3，相當於年徑流量的33%，可進行多年調節，為葉尼塞河的龍頭水庫。其下游為瑪因(MafiHCKaa)反調節水電站，正常蓄水位326m，水頭19m，裝機容量45萬kW，1986年建成。

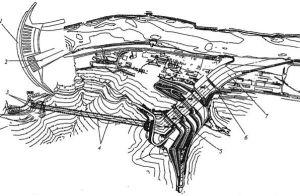

大壩工程 薩揚--舒申斯克壩址區地質為堅硬的變質石英岩，抗壓強度達150MPa。混凝土重力拱壩最大壩高242m，為世界已建最高的重力拱壩。壩頂高程547m，壩軸線半徑670m，壩頂弧線長1066.1m。壩體斷面上游面垂直，下游面壩坡從上部1:0.05漸變至下部1:0.7。壩頂寬25m，最大壩底寬114m。沿壩頂自右至左分4部分：右岸非溢流壩段，溢流壩段，廠房壩段及左岸非溢流壩段。壩體混凝土量達850萬m3，是世界已建重力拱壩中最大的。薩揚舒申斯克水電站平面布置。
薩揚---舒申斯克水電站薩揚---舒申斯克水電站
溢流壩段長189．6m，設11箇中孔，進口高程479m，溢流面出口設弧形閘門，各寬5m、高6m，最大水頭116.7m，泄洪能力13600m3/s。下設兩道壩消力塘消能。

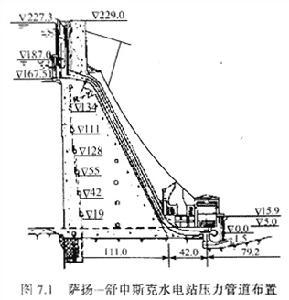

廠房壩段長331.8m，設10個進水口，各寬7.5m、高11.5m，進口高程479m。大壩下游面設外包混凝土背管，內徑7.5m。壩後廠房長288m，寬36m。
左右岸非溢流壩段，分別長246.2m和298.5m。發電設備 廠房內安裝10台64萬kW機組，水輪機轉輪直徑6.77m，額定水頭194m，額定流量360m3/s，額定轉速142.8r/min，額定容量65萬kW，最大水頭220m時最大出力73.5萬kW。發電機額定容量71.5萬kV?A，最大容量73.6萬kV?A。
主接線採用擴大單元接線，每2台64萬kW機組與1組160萬kV?A的單相升壓變壓器相聯，每台單相變壓器的容量為53.3萬kV?A，升壓至500kV。
變電站位於左岸下游lkm處，用500kV輸電線聯入西伯利亞電網。該電網內水電、火電容量約各占一半。建設情況及提前發電措施 工程所在葉尼塞河上游，處於西伯利亞偏僻地區，交通不便。年平均氣溫1.5℃，最低達一42℃。冬季長且氣溫低，施工條件較差。
工程施工
薩揚---舒申斯克水電站薩揚---舒申斯克水電站----水庫大壩上游
工程於1963年起進行施工準備，修建進場道路，進行場地建設。1968年9月開始建第1期圍堰，1972年10月起澆築大壩溢流壩段混凝土。1975年建第2期圍堰，當年10月截流，1976年起澆築廠房壩段混凝土。截至1977年底共澆築混凝土202萬m3，5年內平均每年澆築混凝土僅40萬m3左右，施工進度緩慢。
為了提前發揮效益，採取低水頭先發電的措施，在壩體內另設較低的臨時進水口引水發電。1號、2號臨時進水口底坎高程設在369.5m(比設計進水口底坎高程479m低109.5m)。首批2台機組採用臨時轉輪，直徑6.05m，水頭60m時出力15.5萬kW，140m時出力40萬kW，帶動發電機降低出力運行。同時，1978年加快混凝土澆築速度，達到所設拌和樓年生產能力120萬m3，使大壩混凝土澆築量共達322萬m3，為大壩總混凝土量的38%，大壩前緣達到386m高程，蓄水至383m時，通過臨時進水口及所接臨時壓力鋼管，使2台安裝臨時轉輪的水輪發電機組於1978年和1979年提前發電。
3號臨時進水口底坎高程設在400m，4號、5號、6號臨時進水口底坎高程設在426.5m。隨著大壩澆築高程抬高而逐步引水發電。第3台至第6台機組用正常轉輪的水輪機，對結構採取了適當措施，在120m水頭(相當於設計水頭194m的62%)時開始發電。
1號～6號臨時進水口以後用混凝土封堵，改用原設計進水口。1號和2號臨時轉輪也更換為正常轉輪。
薩揚---舒申斯克水電站從修築圍堰工程起，至首台臨時轉輪機組發電為10年。至1985年全部10台機組投產，大壩工程於1987年竣工，完成土石方開挖量1690萬m3，混凝土澆築量960萬m3，總工期達19年。
