基本介紹

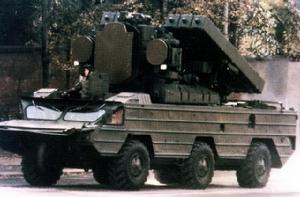

薩姆-8防空飛彈(SA-8“壁虎”)系統採用自行式載車,供前方地域機動部隊使用,是一種全天候低空飛彈近程防空飛彈武“薩姆-8”防空飛彈器系統,具有通過各種地形的機動能力,適用於野戰防空,前蘇聯研製,蘇聯境內曾部署1400枚,射程為1.5千米,射高為0.05-6千米。蘇軍稱“菱形”(POMB),西方稱之為“蓋科”(Gecko,意譯為“壁虎”)。於1974年開始裝備部隊,初見於1975年11月7日的莫斯科紅場閱兵式中。蘇聯發展SA-8是為了取代S-6057毫米反飛機高炮,填補肩射型SA-7飛彈系統和SA-2中高空飛彈系統之間的空隙。它的設計思想和用途與法國、聯邦德國聯合研製的“羅蘭特”地對空飛彈相似,但射程超過了後者。
薩姆-8防空飛彈系統裝備於蘇聯陸軍摩托化步兵師和坦克師屬防空飛彈團。全團下轄5個發射連,每個發射連由連部、4個發射排和一個射擊指揮班及一個裝彈班組成,每個連裝備一部“地滾”射擊指揮系統,4部發射車。全團裝備5部“地滾”射擊指揮系統、兩部“長軌跡”搜尋雷達和一部“薄皮”測高雷達、20部發射車。 [1]
薩姆-8防空飛彈是一種實施跟進掩護用的防空飛彈系統。它主要用於取代3Cy-57-2式57毫米雙管自行高射炮,銜接“箭-2M”、“薩姆-9”和“薩姆-6”飛彈的火力。薩姆-8防空飛彈還裝備於華約國家,敘利亞、約旦、黎巴嫩和伊拉克等國。
飛彈特點
薩姆-8防空飛彈是世界上較為先進的一種防低空目標的飛彈,其抗干擾能力較強,機動性較好,其主要特點是:1、機動性能好,採用自行式載車,最大行軍速度達65千米/小時;
2、低空最小射高僅為25米,作戰空域擴大了;
3、採用固體火箭發動機、高比沖推動劑和固態電子器件,從而減少了飛彈和雷達的體積與重量,使得整個系統(包括飛彈、發射裝置、制導設備、電源等)可裝在一輛車上;
4、抗干擾性能好,單發命中機率高,近程飛彈脫靶量在10米以內。
本段]戰爭套用
1982年第五次中東戰爭中,敘利亞與以色列在貝卡谷地發生空戰,敘利亞布置的3個薩姆-8防空飛彈連被悉數摧毀。在海灣戰爭中,伊軍薩姆-8對多國部隊的作戰飛機構成一定威脅。型號發展
9K33“黃蜂”(SA-8A “壁虎”)1960年開始研發,1971—1972年入役,每輛發射車四聯裝,飛彈暴露在發射軌上。9K33M“黃蜂-M” (SA-N-4 “壁虎”)1972年入役,是9K33的改進海軍艦載型號。雙聯裝於Zif-122可收放鏇轉式發射架上,安裝於卡拉級巡洋艦與基輔級航空母艦上。
9K33M2“黃蜂-AK” (SA-8B “壁虎Mod-0”)1975入役,採用了六聯裝發射車,每枚飛彈採用密封包裝。最大速度1.6M。有效射程1500-10000m,有效射高25-5000m。殺傷機率增加到0.55-0.85。
9K33M3“黃蜂-AKM” (SA-8B “壁虎Mod-1”)1980入役,最大射程延伸到15km,但由於雷達跟蹤能力等原因,不能打擊遠距離目標;有效射高擴展到10-13,00km,加裝了敵我識別系統。最大速度1.6M。彈頭重量增加到40千克以加強對直升機的殺傷效果。也可以使用線控的9A33M3飛彈,使得在強電子干擾情況下不靠無線指令制導仍能繼續作戰。
土坯Saman與Saman-M (俄語:Саман)是由“黃蜂/黃蜂-M”發展而來的地對空靶彈。
2000年後,火炬/安泰設計局(Antey)推出了現代化改進型黃蜂飛彈系統。電子系統全面固態數位化,雷達安裝了異步干擾抑制裝置以便可以與“道爾”-M1協同,新型光電瞄準裝置作用距離達30千米,安裝了計算機控制自動跟蹤系統,飛彈戰鬥部使用了高比重合金預製破片,安裝了煙霧施放裝置抗敵光學制導武器、全自動誘導系統抗敵反輻射武器、附加的裝甲防護抗榴霰彈破片,安裝了空調,安裝了與S60五七高炮協同作戰的接口。
火炬/安泰(Antey)科研生產聯合體研製的9K33 “黃蜂 Osa”(俄語:Оса - 北約命名SA-8 “壁虎 Gecko”)是一種高機動低空近程地對空飛彈系統。9K33的各種型號都是運輸-起豎-發射-雷達一體化車載(TELAR),使得每部發射車可以獨立完成目標截獲、跟蹤、打擊,也可以與防空團檢控雷達協同作戰。六輪裝甲越野載車具備良好的兩棲能力,可以空運。
每輛發射車可同時發射與制導打擊兩個目標,不能在行進間發射,需要短停。對每個目標可以用1-2枚飛彈打擊。擊毀機率為0.35-0.85,飛彈發射後25秒鐘自毀。從截獲目標到發射的反應時間為26秒鐘,從行軍狀態到戰鬥準備就緒需要4分鐘,裝填飛彈需要5分鐘。每個飛彈連配有四部發射車、兩輛備用飛彈運輸車9T217,備用彈共18發,以三聯包裝形式存放。備用飛彈運輸車與發射車都是BAZ-5937,備用飛彈運輸車有起重臂輔助裝填。
每個飛彈團配有一輛BAZ-5937車載瞄準雷達,用於校準飛彈發射車上的雷達。9K33飛彈系統替代了老式的57毫米高炮S-6,每個摩托化步兵師編有一個防空飛彈團,下轄5個飛彈連,以及一部“薄皮”測高雷達,兩部“長軌跡”警戒雷達。
BAZ-5937為6x6兩棲輪式裝甲車,陸地最大速度80km/h,水上最大速度8km/h;300馬力。駕駛員與車長座位在前排。發動機在車體後部。尾部有兩個噴水推進器。裝有空氣濾清系統、核生化超壓防護以及夜視設備。
飛彈雷達
“Land Roll” C波段目標截獲雷達、H波段圓錐掃描目標跟蹤雷達、兩座J波段單脈衝火控雷達。(目標截獲距離35km,跟蹤距離30km,制導距離25km),安裝在飛彈發射車上。目標截獲雷達作360度鏇轉掃描,33轉/分鐘。跟蹤與制掃雷達僅掃描一個非常有限的圓錐形範圍。P-40 “長軌跡 Long Track”E波段早期預警雷達(也用於SA-4、SA-6,作用距離175km),裝在AT-T裝甲底盤上。
P-15 “平面 Flat Face”或P-15M(2) 矮小眼睛Squat Eye 380kW C波段目標截獲雷達(也用於SA-6與SA-8,作用距離250km),上下兩付拋物面天線,桅桿式裝在6X6越野箱式貨車上。 “薄皮 Thin Skin-B” E波段測高雷達(也用於SA-4、SA-6,作用距離240km),卡車車載。
