薄膜衝擊試驗機
一.設備用途
本機適用於測定塑膠、橡膠等非金屬薄膜材料和金屬箔材的衝擊韌性。在原有機械式薄膜衝擊試驗機的基礎上,配以高精度角度感測器,用計算機進行數據採集和控制,大大的提高了試驗結果的準確性。可廣泛用於工礦企業、科研單位、質檢部門對塑膠、橡膠、金屬箔材等材料的擺錘衝擊試驗領域。
二.試驗原理
本儀器通過半球形沖頭在一定的速度下,衝擊並穿過薄膜試 樣,測量沖頭消耗的能量,以此能量評價薄膜試樣的抗擺錘衝擊能量。
三.主要技術指標:
1.最大衝擊能量 3J
2.試樣夾口直徑: Ф89 Ф60 Ф50
3.試驗尺寸: 100mmX100mm
4.擺動範圍: R300mm
5.沖頭尺寸: Ф25.4 Ф12.7 6.擺動仰角: 90度
四.試驗方法:
1. 按照GB6672測量試驗厚度,在所有試樣的中心測量一點,取10個試樣測試的算術平均值。
2. 根據試驗的所需的抗擺錘衝擊能量選用沖頭,使讀數在滿量 程的10%――90%之間
3. 按儀器使用規則校準儀器。
4. 將試樣展平放入夾持器中夾緊,試樣不應有皺摺或四周張力過大的現象。應使10個試樣的受衝擊面一 致。
5. 將擺錘掛到釋放裝置上,在計算機上按鍵開始試驗,使擺錘衝擊試樣,同樣步驟作10個試驗,試驗結束後自動計算10個試樣的算術平均值。
五.結果顯示:
試驗結果以10個試樣抗擺錘衝擊能量的算術平均值表示,結果精確到0.02J 必要時按下式計算標準偏差 S
六.試驗報告:
1 標準 樣品的名稱 材質 規格 廠家 受衝擊面
2 儀器型號 規格 及沖頭尺寸
3 每組試樣平均厚度
4 能量平均值
6 標準偏差
7 試驗異常
8 試驗日期 試驗人員

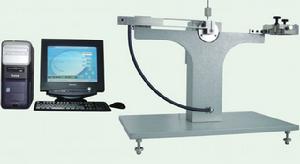

設備和軟體圖片(泰和試驗機)設備和軟體圖片(泰和試驗機)
