英特士凸輪科技簡介：
英特士凸輪成立於民國82年，早期從事凸輪研發、設計與製造。民國85年公司自主研發
的自動換刀機構及刀塔行銷台灣及大陸地區，受到各界的肯定與認可。88年公司開始致力於
分割器的研發與生產，迄今為止公司已擁有最先進的生產設備，最專業的售前售後團隊。英
特士以振興中華民族工業，發展機械自動化設計開發及設備製造行業為最終目標。自動化遍
布之處必將是高科技的尖端領域，自動化是未來工業發展的趨勢，這將是一個偉大的時代，
英特士期待與您共創自動化行業的美好未來.
一、分割器的工作原理：
分割器的工作原理：將連續的輸入運動轉化為間歇式的輸出運動。
二、分割器的特點：
1、結構簡單：
主要由立體凸輪和分割盤兩部分組成。
2、動作準確：
無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件。可實現任意確定的動靜比和分割數。
3、傳動平穩：
立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。
4、輸出分割精度高：
分割器的輸出精度一般≤± 30 〃。高者可達≤± 20 〃。
5、高速性能好：
分割器立體凸輪和分割輪屬無間隙嚙合傳動，衝擊振動小，可實現高速，達 900rpm.
6、壽命
使用壽命可長達7-8年。
三、英特士分割器的型號及特點：

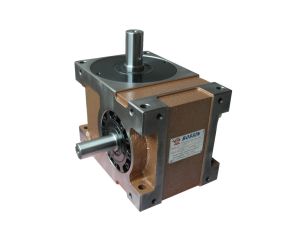

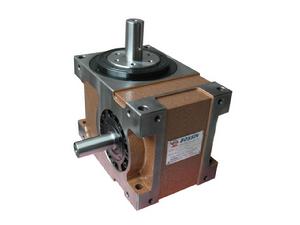

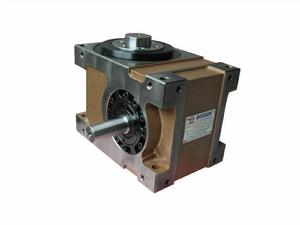

（1）DF凸緣型分割器
力，其輸出軸為面盤式設計，有凸緣中心、盤面螺孔、定位、銷孔、固
定面寬大、可使平面度及穩定性，更具堅實平穩。最能適用於較大負荷
之迴轉式圓盤驅動場合，此系列機種被廣泛使用在各類盤式加工機械，
及類似機構之產業機械，自動化間歇驅動部，驅動圓盤。
常用型號：45DF 60DF 70DF 80DF 110DF 140DF 180DF 250DF
此系列機種為典型傳統式心軸造型，其安裝配件之加工安裝配合
齒輪、聯軸器或聯軸盤，需特別注重孔徑公差(+0.015/-0)、及鍵槽公差
(+0.015/- 0)，其使用場合在輸送帶驅動、齒輪驅動、無間隙聯軸器結合驅
動居多。
常用型號：25DS 32DS 38DS 45DS 60DS 70DS 80DS 83DS 100DS 110DS 140DS 180DS

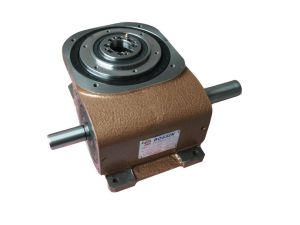

（3）DE心軸凸緣型分割器
系列不僅保持了原有的“高精度，高可靠，高速度，高耐久“等優點，同時還
提供了更加清晰簡易的安裝平面。此系列機種具有軸型和法蘭型一體的輸
軸形式，以便附屬檔案（例如：工作檯，擺臂或鏈輪等）安裝更容易;內部採用
高級潤滑脂進行潤滑，實現了產品的終身免保養。
常用型號：45DE 60DE 70DE 80DE 110DE 140DE 180DE

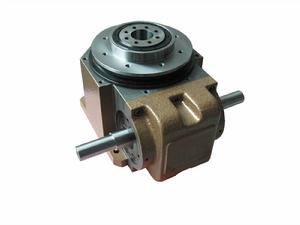

此系列機種之尺寸設計特性與凸緣型功能相似，於驅動運轉上可承受
超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心
軸，可搭配設定動態、靜態自動化周邊設備，可將動力源之電、油、氣管
路置於空心孔內，此系列機種廣泛套用於重負載、直結自動化設備之各類
機構及產業機械，作同步自動化間歇驅動。
常用型號：80DT 110DT 140DT 180DT 210DT 250DT 350DT 438DT
此系列機種之尺寸設計特性與平台桌面型功能相似，於驅動運轉上可
承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑
空心軸，可搭配設定動態,靜態自動化周邊設施，可將動力源之電，油，氣
管路設定於空心孔內，此系列機種廣泛套用於重負載，直接自動化設備之
各類機種及專業機械等，作同步自動化間歇驅動。
常用型號：90DA 110DA 150DA
此系列機種，內含二片固定在入力軸的板型凸輪以及隨凸輪傳動的滾
子轉塔出力軸，此分割器有平行共軛凸輪的機構設計，藉由接合於入力軸
上的二片板形凸輪知轉動而傳動滾子轉塔旋轉而達成出力軸分度的功能，
最適合供給節距較大的輸送帶傳動或用於停留時間較長的間歇分度。另有
三片式重負荷型式，更適合一些快速且長節距的輸送，並且停留時間亦比二片式長。
常用型號： PU50 PU60 PU65 PU80 PU100 PU125 PU150 PU175 PU225 PU250 PU320
四、分割器較之其他機構之優點:
凸輪分割器是依靠凸輪與滾針之間的無間隙配合(其嚙合傳動方式類似於蝸輪蝸桿傳動)，並沿著既定的凸輪曲線進行重複傳遞運作的裝置。它輸入連續旋轉驅動，輸出間歇旋轉、或擺動、或提升等動作。主要用於自動化加工,組裝，檢測等設備上面。
採用用凸輪驅動的最大優點是可實現高速化。凸輪機構結構緊湊，可靠性高。隨著伺服技術的進步，利用NC技術能得到任意運動曲線，但是，凸輪還是得到了最佳的運動曲線的重要手段。 在自動裝配機械中，雖然也使用氣動裝置，但動作終端的撞擊較大，而採用速度控制閥，則會延長工作時間。此外，當增加機械工作速度時，則需要調節機械各處的速度控制閥，這是相當的麻煩。而採用凸輪機構運動和停止都非常平穩。即使改變速度也可保持同步。氣壓容易受溫度和濕度的影響。 當使用同一氣源的其他機械急速動作時，氣壓則會下降，而凸輪卻能始終處於穩定狀態。
就氣缸而言，必須在一個動作結束後才能進行下一個動作。凸輪的位移與時間之間的關係是確定的，在一個動作尚未結束時，便開始了下一個動作，也就是說，動作可以重疊，因此，可以縮短循環時間。
除此之外，凸輪還具有其他優點，如故障率低，即使發生故障，也容易發現故障所
五、分割器的套用

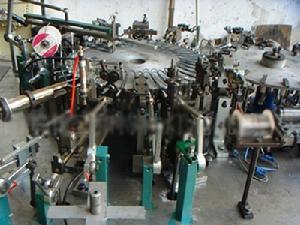

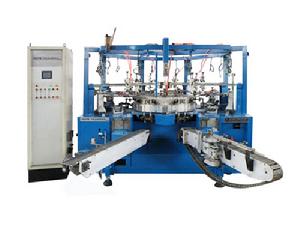

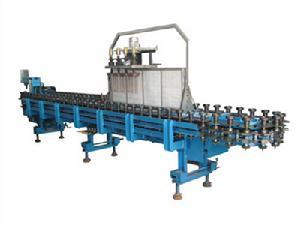

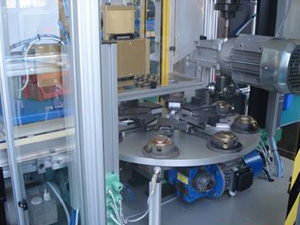

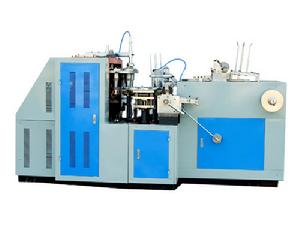

分割器的套用分割器廣泛用於自動化領域。本產品廣泛套用於製藥機械、壓力機自動送料機構、食品包裝機械、玻璃機械、陶瓷機械、 菸草機械、灌裝機械、印刷機械、電子機械、加工中心自動換刀裝置等需要把連續運轉轉化為步進動作的各種自動化機械上。

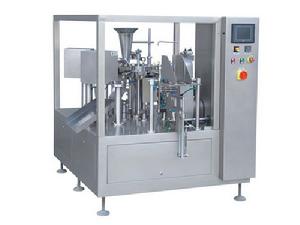

包裝機

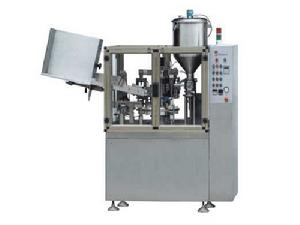

灌裝機
