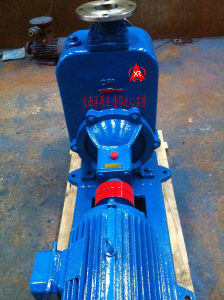

自吸式油泵

自吸式油泵

自吸油泵。

簡介

自吸式油泵是根據我國消防法規的規定及各類用戶的不同要求,自行研究開發而成的機電一體化設備。產品具有創新性、先進性、實用性,簡化泵房間的設計,地下泵房間可以改到地上,方便施工,節省投資;可以利用室外水池同樣達到使用要求;利用自吸功能可把消防水池做深到6m,這樣在同樣有效容積下,水池所占用土地面積比原來小得多,從而節省用地、方便施工、降低造價,還可大幅度節省投資;可在負水位情況下工作,及時滿足消防要求;自吸式消防泵能及時出水,及時救災滅火;具有嚴密而可靠的自動巡迴檢測功能,使機組平時處於準消防狀態,一旦需要能即時供水,進入消防狀態。

特點:

1、泵機構緊湊、體積小、外形美觀,其立式機構決定安裝面積小,其重心重合於泵腳中心,因而增強了泵的運行穩定性和使用壽命。
2、消防泵吸入口和吐出口均水平方向,簡化了管路的連線。

自吸泵自吸泵

3、可根據需要,吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連線場合。
4、泵壓力可根據需要增減水泵級數並切割葉輪外徑予以滿足,而不改變安裝占地面積,這是其他泵類所不具有的。
5、消防泵的轉子具有較小的繞度,運行平穩、振動小、噪音低、使用壽命長。
〖產品用途〗:自吸式消防泵適用於高層建築、賓館、商廈、各類民用建築、捷運、輕軌、火車站、工礦企業以及其他重要部門的消防要求,它既可作噴淋系統,消火栓系統的供水設施,也可廣泛使用於生活供水系統。

安裝要求:

1、安裝前應仔細檢查泵體流產內有無硬質物,以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上,以免使泵變形,影響正常運行。
3、擰緊地腳螺栓,以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥,在泵出口附近安裝壓力表,以控制泵在額定工況內運行,確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

維護

1、後開門式自吸水泵泵殼及泵蓋的裝配方法:
這項工作可以分兩步進行,第一步就是把泵殼安裝在機座上;第二步就是把自吸水泵轉子、泵蓋、
泵體等組成的組合件裝入泵殼,然後將整機安裝在機座上。
這項裝配的關鍵是要保證葉輪處於正常的工作位置。依靠泵蓋與泵體的配合面來保證葉輪人口與泵體上的密封環的同軸度,泵體與泵蓋之間的墊片有密封和調整葉輪軸向位置的雙重作用。安裝時,應先裝上墊片,然後沿軸向將葉輪連同泵蓋推人泵體,擰緊泵蓋螺栓,邊擰邊盤動泵軸,注意葉輪與密封環有無擦碰,若有,應及時調整。
密封墊可使用橡膠板或橡膠石棉板等材料製作。各部間隙調整好以後,即可用螺栓將泵蓋與泵殼緊固在一起。
2.前開門式自吸水泵泵體及泵蓋的裝配:
為了將自吸水泵泵殼裝配在泵體上,應該先將軸向密封的各個零件從前端套在泵軸上,然後將自吸水泵泵殼中心孔穿過葉輪背帽,使泵殼的後面與泵體的支承面相接觸,並旋轉泵殼,使泵的出口朝向適當的方向。最後,穿人泵殼與泵體的連線螺栓,並擰緊這些螺檢,完成泵殼的裝配。
泵蓋位於泵殼與葉輪的前面,在它的中心孔處鑲配有密封環,密封環位於葉輪進口端的外側。因為密封環與葉輪進口端之間的徑向間隙很小,所以,在裝配泵蓋時,應仔細調整密封環與葉輪進口端之間的徑向間隙,確保它們之間不產生絲毫的摩擦。同時,在安裝泵蓋時,泵蓋與泵殼的接觸面之間應該加密封墊,這樣,既可避免泵殼內液體由這裡向外泄漏,又可藉助於密封墊厚度的調整,來改變葉輪與密封環之間的軸向間隙。最後,將整體就位於機座上,上緊機座螺栓,將整台泵與機座緊固在一起。
