簡介

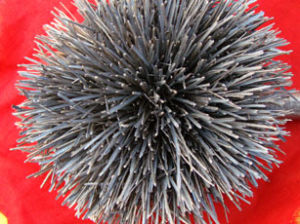

耐熱不鏽鋼纖維耐熱不鏽鋼纖維是採用最新冶金工藝——熔體快淬法，把耐熱不鏽鋼熔體一次抽取而成。耐熱不鏽鋼纖維繫列產品摻入耐火基體後，可大幅度提高耐熱構築物的抗熱腐蝕性、抗熱循環衝擊性、耐熱等級及抗熱磨耗性能。
優點
(1)工藝流程短，價格便宜；
(2)快淬工藝使鋼纖維具有微晶結構，強度和韌性高；
(3)纖維的橫截面呈不規則月牙形，表面自然粗糙，與耐火料基體結合力強；
(4)有良好的高溫強度和高溫耐腐蝕性。耐熱不鏽鋼纖維對耐火料的增強效果:耐火材料的最大缺點是其脆性破斷。
耐熱不鏽鋼纖維加入到不定型耐火料中（澆注料、可塑性、搗固料）它將改變耐火料的內部應力分布，阻止了裂紋擴展，使耐火料脆斷機制變為韌性破斷；它使耐火料性能得到明顯改善。
性能與特點
耐熱不鏽鋼纖維繫列產品摻入耐火基體後，可大幅度提高耐熱構築物的抗熱腐蝕性、抗熱循環衝擊性、耐熱等級及抗熱磨耗性能。
如鋼坯加熱爐爐門，使用溫度1350℃，有鋼纖維比無鋼纖維使用壽命高9倍；焙燒爐爐頂，使用溫度1425℃，無鋼纖維使用壽命為1年，有鋼纖維使用壽命為2.5年；鐵水連續澆注機澆口盤蓋，使用溫度1560-1600℃,無鋼纖維使用壽命最長為90小時,且每20小時需修補一次,有鋼纖維連續使用140小時不需要修補,故摻入鋼纖維可使耐火材料、工業爐窯和石化行業催化、裂化裝置壽命延長，從而降低生產成本，減少維修周期，顯著地提高經濟效益。
產品型號與規格
耐熱不鏽鋼纖維耐熱不鏽鋼纖維繫列產品有304#、310#、330#、430#、446#5種型號。長度規格有15mm、20mm、25mm、30mm、35mm等不同長度，也可根據用戶要求生產特殊規格的鋼纖維。
使用方法
為使鋼纖維均勻撒入耐火材料中，應先乾混，再濕混。耐熱鋼纖維在耐火材料中重量比為2-6%，在此重量比範圍內鋼纖維重量越高，增強效果越好。為防止鋼纖維結團，儘量使用本公司有序排列包裝的鋼纖維，為防止噴頭堵塞，最好使用鋼纖維長度在25mm-30mm以下較為適宜。產品套用
冶金工業
加熱爐的爐頂、爐頭、爐門、燒嘴磚、出鋼槽槽底、環形爐擋火牆、均熱爐的爐蓋、砂封口、中間包包蓋、電爐三角區、鐵水包襯裡、爐外精煉用噴槍，鐵水溝蓋、擋渣堰、高爐中各種耐火料襯裡，煉焦爐爐門等。
水泥工業
迴轉窯的鏈條帶、加熱帶、窯口、加熱器蓋、空氣進口和燃燒管。其它窯的易磨和易衝擊部位。
石油化工工業
鋼纖維用於石化裝置中的滑動閥門、裂口區、壓力吹風管、以增加抗震、抗磨能力和降低成本。
傳送線、提升器和鏇風呂襯裡，用鋼纖維增強後，可防止其分層、起皺、磨損和開裂。燒嘴磚、爐頂、傳送部分和加熱粗嘴，採用鋼纖維澆注料後，消除並減少了裂紋和剝落。石油催化裝置煙道採用鋼纖維澆注料後解決了熱震和熱循環問題。
鋼纖維在石油化工方面的一個最新套用是將它與澆注料一起噴射在襯裡的錨固系統，纖維和錨固件一起進行增強，與龜甲網襯裡比較，不僅可使總施工費減少50%，而且增強了其抗機械應力的熱應力，經濟效益明顯。
建築行業
橋樑的橋墩、橋面、高速公路路面、電站水壩、機場跑道等部位，套用牌號為430及碳鋼纖維。
其它
隧道，電廠鍋爐和煙道。以及其他有嚴重急冷急熱，機械衝擊的易裂，易磨條件下使用的耐火料襯裡和預製件。
化學成分

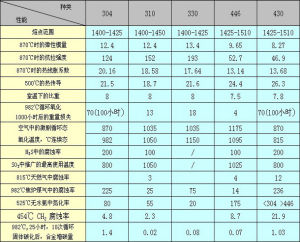

耐熱不鏽鋼纖維物理、力學、耐磨腐蝕性能的研究
耐熱不鏽鋼纖維
