簡介

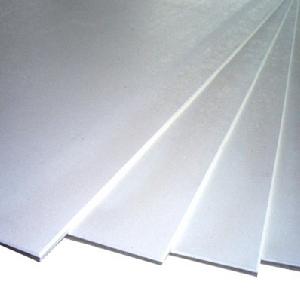

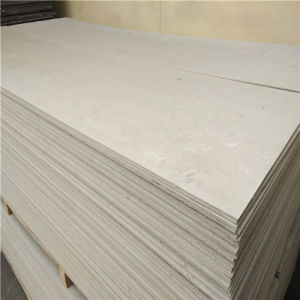

纖維增強矽酸鈣板以鈣質材料、矽質材料等膠凝材料以及增強纖維(多以纖維素纖維、抗鹼玻璃纖維等代替石棉纖維)等主要原料,經成型、蒸汽或高壓蒸汽養護製成的新型輕質板材。發展簡史
矽酸鈣板是美國OCDG公司發明的一種性能穩定的新型建築材料。20世紀70年代在已開發國家推廣使用並發展起來。日本和美國是使用這種材料最普遍的國家。經過30多年的套用,已經證明是一種耐久可靠的建築材料。。矽酸鈣板在我國的發展:
據不完全統計,1995年以前,矽酸鈣板生產企業僅一兩家。1998年,全國同類企業也不到10家,2000年至2004年矽酸鈣板行業迅速發展,期間全國共建了20多條生產線,總生產能力達到60多萬m2/年。廣東省是近幾年矽酸鈣板發展最快的地區,生產能力占全國的一半,一些企業起點比較高,生產規模都達600萬m2以上,其代表企業有松本板業有限公司、金福板業有限公司、埃特尼特有限公司。目前廣東在建和擬建的生產線還有數條,分布在南海、東莞、汕頭等地。隨著國家財政部、國家環保總局聯合發文《關於環境標誌產品政府採購實施的意見》以及國家環保要求,北方的矽酸鈣板也開始發展起來。其代表企業有北京的三樂、唐山的瑞爾法等都是近兩年引進生產線的矽酸鈣板生產企業!纖維增強矽酸鈣板在我國的發展:
纖維增強矽酸鈣板是在我國於80年代初期研製成功,80年代中期進入開發階段,90年代發展起來。纖維增強矽酸鈣板是普通矽酸鈣板在中國的一種進步!
產品種類
按產品用途分
建築用纖維增強矽酸鈣板:板厚度一般為5~12mm。船用纖維增強矽酸鈣板:板厚一般為15~35mm。
按所用的增強纖維分
石棉纖維增強矽酸鈣板分為普通板(代號A)和高級板(GA)。非石棉纖維增強矽酸鈣板分為普通板(代號N)和高級板(GN)。
按產品的表觀密度分
分三類:D0.8、D1.0、D1.3。註:0.8、1.0、1.3等皆為下標。產品特點
優點
纖維增強矽酸鈣板由於基材中的鈣質材料、矽質材料在具有一定壓力和溫度的容器中蒸壓養護,發生水熱合成反應,形成晶體結構穩定的托貝莫來石,材質穩定,受溫、濕度引起的收縮率極小。纖維增強矽酸鈣板與普通矽酸鈣板的區別在於板材中增強纖維的用量在5%以上,因此具有表觀密度小、防潮、防蛀、防霉與可加工性能好(可釘、可鋸、可刨、可鑽、可黏結等)等普通矽酸鈣板也具有的各種優點外,纖維增強矽酸鈣板還具有強度高、乾縮濕脹及撓曲變形小等優良性能。纖維增強矽酸鈣板具有優良的防火性能,在明火中不會發生炸裂與燃燒,也不產生煙氣與有毒氣體。由兩側各用厚度為8mm的纖維增強矽酸鈣板,與輕鋼龍骨和厚度為60mm的岩棉組成的總厚度為91mm的隔牆,按國家標準GB9978—1988進行耐火試驗,其耐火極限可達90min以上。以薄形纖維增強矽酸鈣板做面板,中間填充泡沫聚苯乙烯輕混凝土或泡沫膨脹珍珠岩輕混凝土等輕質芯材複合成型的輕質符合板材具有自重小、隔聲絕熱效果好、施工速度快、價格低於用輕鋼龍骨現場複合的牆板。

缺點
纖維增強矽酸鈣板作為微孔矽酸鈣保溫材料的主要缺點是吸水性強,施工中採用傳統的水泥砂漿抹面較為困難,表面容易開裂,抹面材料與基材不易黏合,須使用專門的抹面材料。套用領域

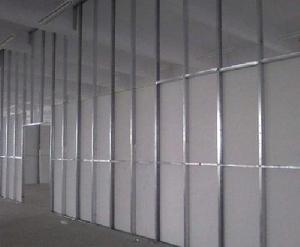

建築用纖維增強矽酸鈣板輕質、高強、不燃、隔熱、乾濕變形小及加工性能好的特點,故可用作各種條件下的複合牆體的牆面板、輕質隔牆板。特別適用於複合牆體的牆面內、外密愛那般,用作公用建築與民用建築的隔牆板,還可用作吊頂、天花板,是一種很有發展前途的建築用薄板。經表面防水處理,也可用作建築物的外牆屋面板。纖維增強矽酸鈣板防潮性能好,故也適用於潮濕環境,如浴室、廚房、洗手間與地下室等。同時,纖維增強矽酸鈣板還適用於活動地面,用於計算機機房、有防火防潮要求的庫房、倉庫等處。纖維增強矽酸鈣板複合牆板可用作建築物的分戶牆、內隔牆與外牆等。
生產工藝
纖維增強矽酸鈣板的生產目前國內多採用抄取成型法和流漿法兩種工藝。抄取成型法
抄取法適用於製作6~12mm,表觀密度600~1200kg/m³的大尺寸薄板,可用作建築物的內外牆板、天花板等。模壓成型法
模壓法適宜製作厚度為19~32mm、表觀密度750~900kg/m³的板材。模壓法的原板可經塗裝著色或天面磚石板進行研磨砂光,成為心板。心板可經檢驗後包裝出廠,或再進行深加工,製成飾面板或複合牆體材料。執行標準
纖維增強矽酸鈣板的技術規範執行國家建材行業標準JC/T 564—2000。高級板則在若干主要指標上高於JC/T564-2000標準。本標準適用於主要用作隔牆板、吊頂板和其他工程防火隔熱材料的纖維增強矽酸鈣板。
本標準不適用於矽酸鈣絕熱製品和飾面矽酸鈣板。
產品參數性能
產品標記按增強纖維種類、密度、規格尺寸和國家建材行業標準編號順序列出。如非石棉型,密度為D0.8,長度2400mm,寬度1200mm,厚度10mm的纖維增強矽酸鈣板標記為:N D0.8 2400×1200×10 JC/T 564—2000。 纖維增強矽酸鈣板的公稱尺寸及尺寸和形狀允許偏差
公稱尺寸和尺寸允許偏差/mm | 形狀允許偏差 | |||
項目 | 公稱尺寸 | 允許尺寸偏差 | 項目 | 允許範圍 |
長度 | 1800,2400,2440,3000 | ±5 | 平板邊緣平直度/(mm/m) | ≤2 |
寬度 | 800,900,1000,1200,1220 | ±4 | 平板邊緣垂直度/(mm/m) | ≤3 |
厚度(e) | 5,6,8 | ±0.3 | 平板表面平面度/(mm/m) | ≤3 |
10,12,15 | ±0.5 | 厚度不均勻度/% | ≤8 | |
20,25,30,35 | ±0.6 | — | — |
纖維增強矽酸鈣板的物理力學性能
項目 | 類別 | |||
D0.8 | D1.0 | D1.3 | ||
表觀密度D/(g/cm³) | 0.75 | 0.90 | 1.20 | |
抗折強度/MPa | e=5,6,8 | 8 | 9 | 12 |
e=10,12,15 | 6 | 7 | 9 | |
e≥20 | 5 | 6 | 8 | |
螺釘拔出力/(N/mm) ≧ | 60 | 70 | 80 | |
熱導率/[W/(m·K)] ≦ | 0.25 | 0.29 | 0.30 | |
含水率/% ≦ | 10 | |||
濕脹率/% ≦ | 0.25 | |||
不燃性 | 符合GB 8624A級 |
運輸堆放注意事項

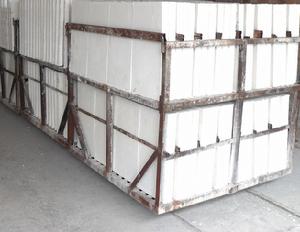

纖維增強矽酸鈣板的包裝可採用硬質包裝箱。若採用其他包裝方式,應保證板材不致彎曲、板邊不致碰撞損壞,包裝高度不應超過1.2m。
堆放板材應該按不同規格、類別分別對方、堆放高度不超過3.6m;堆放場地必須平坦、堅實,露天堆放應有遮蓋措施。如果方木支墊,應保證產品不致變形。
