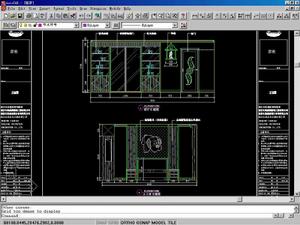

在CAD中,如果用戶不做任何設定,CAD系統對作圖範圍不作限制。用戶可以將繪圖區看成是一副無窮大大的圖紙,但所繪圖形的大小是有限的,為了更好的繪圖,需要設定繪圖的有效區域。
設定圖紙的繪圖範圍的步驟為:格式---》圖形界限or在命令行中輸入LIMITS。在2007版中系統默認繪圖界限左下角點的坐標設定為(0,0),默認繪圖界限設定為A3圖紙大小,若設定為其他圖紙幅面,需要輸入新的右上角坐標值,如輸入(297,,210),繪圖界限即為A4圖紙大小。
