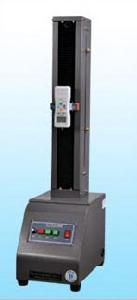

織帶拉力試驗機

織帶拉力試驗機

,有的在0.01~500mm/min 國外拉力機的速度範圍一般都是0.01-1000mm/min ,1000mm/min

主要用途

織帶拉力試驗機主要適用於水泥包裝袋、飼料包裝袋、化肥包裝袋、種子包裝袋等塑膠織帶等的拉伸、剝離、撕裂等試驗,能夠保存試驗數據及結果,具有曲線顯示,查詢等必要的功能,試驗速度連續可調,試樣拉斷自動停機,峰值保持等功能。是水泥、化肥、種子、飼料等企業及塑膠織帶生產廠家的必備儀器

工作條件

1.在室溫10℃-35℃範圍內,相對濕度不大於80%;
2.在穩固的基礎或工作檯上,正確安裝;
3.在無震動的環境中;
4.周圍無腐蝕性介質;
5.電源電壓的波動範圍不應超過額定電壓的±10%;
6.試驗機電源應有可靠接地;頻率的波動不應超過額定頻率的2%;

功能與特點:

1)採用高精度、全數字調速系統及精密減速機,驅動精密絲槓副進行試驗,實現試驗速度的大範圍調節,試驗過程噪音低、運行平穩。
2)觸摸鍵操作方式,液晶顯示器實時顯示、方便快捷。
3)可實現試樣裝夾時橫樑快慢升降調整,具有過載保護等功能。
2、測控部分:根據實驗要求(力控制、位移控制、速度控制)由軟體(微機控制的機型)發出指令(參數)--控制系統處理並發出指令(參數)--伺服電機(帶動)--減速器(經傳動系統)--各種感測器(出現)的反應(模數轉換)--返回控制系統進行處理比對(根據試驗要求調整試驗過程參數,儘量符合實驗要求進行試驗)

試驗速度

市面設備有的在10~500 mm/min,有的在0.01~500mm/min,前者一般使用普通調速系統,成本較低,粗糙影響精度;後者使用伺服系統,價格昂貴,精度高,對於軟包裝企業,選用伺服系統,調速範圍0.1~500mm/min的就足夠了,這樣既不影響精度,價格又在合理範圍之內。
國外拉力機的速度範圍一般都是0.01-1000mm/min,1000mm/min的速度主要用於拉力機在一組試驗結束後的自動回位,對於延伸大或試驗行程大的測試考慮到這個參數,可以大大提高測試效率,當然,1000mm/min的高速度同樣對機械結構的性能提出了高的要求。

機械主要配置

傳動,有絲槓傳動和齒條傳動,前者昂貴,用於高精度,測試重複性高;後者便宜,用於低精度,測試重複性低。
絲槓,對拉力精度測量具有決定作用。一般的有滾珠絲槓,梯形絲槓,一般絲槓。其中,滾珠絲槓的精確度最高,但是其性能的發揮要靠電腦伺服系統操作才能發揮,整套價格也比較昂貴。採用一般絲槓和梯形絲槓就可以達到軟包裝所要求的精度,即0.5-1%精度。傳動,有齒輪傳動和鏈條傳動,前者昂貴,用於高精度;後者便宜,用於低精度。
感測器,主要成本在於壽命,光電感應是其中比較先進的技術,一般可用十萬次以上

技術參數

規格(KN):1、2
測量範圍:最大試驗力的4%—100%、
試驗精度:優於示值的±1%
位移測量:解析度為0.01mm
變形準確度:優於±1%
調速範圍: 1—500mm/min
拉伸有效空間: 700mm(可定製)
壓縮有效空間: 700mm(可定製)
主機形式:單臂式結構
主機尺寸: 600×400×1650
符合標準:GB/T9774-2002 GB/T8947-1998
取樣方法
以縫紉卷折面為取樣面,按圖2所示部位在每個袋上取經向、緯向、縫邊向、縫底向試樣各兩塊,長
300 mm,寬約60mm,再修正到50 mm,如最後一根超過半根則留之。縫向試樣的兩邊縫線應適當留長,
平針法如圖3,連鎖法如圖4,兩邊各打三道結。
塑膠織帶扁絲測試方法:剪取長800mm 的扁絲,夾具間距500 mm,空車下降速度300 mm/min士
2 mm/min,每個試樣測試兩次,取其算術平均值。試驗條件按GB/T 1039規定進行。
試樣在溫度為23'C士2C,常濕條件狀態調節4h,並在此條件下進行試驗。
織帶拉力試驗機試驗設備應符合GB/T 1040-92第6章有關設備規定:夾具間距200 mm,空車下降速度為
200 mm/min士20 mm/min,

織帶拉力試驗機試驗速度

市面設備有的在50~500 mm/min,有的在0.001~500 mm/min,前者一般使用普通梯形絲桿加調速電機或變頻調速系統,成本較低,磨損較大。時間長了,試驗多了會產生中聯板搖動,影響測試精度,而且時間用不久,機器噪音較大,容易壞;一個實驗室里放這樣一台如拖拉機般的拉力機,肯定心情不好,後續維護也是一筆不少的開資。所以也要為我們的試驗員想想。後者使用伺服系統加配滾珠絲槓的,精度高,速度恆速穩定,磨損小,耐久性較好。測出來的試驗重複性也好。標準都有規定試驗條件,什麼材料多少速度,因為速度不一樣測出來的力值也不一樣。如各類生產設備機械手都用的伺服系統,有機會的話可以去汽車廠去看看,汽車零件每個位置是分毫不差。想一下這樣的機器放到自己工廠可以多放心,出去的產品經過測試,心裡就有底氣,價格相應的也會賣的高些,客戶也容易接受。所以建議配伺服系統滾珠絲槓完全可以滿足用戶要求。當然測試的不多,力量不大的可以選普通梯形絲桿加調速電機或變頻調速系統。經濟實用。同樣能得出理想的數據。
